Цифровые входы
Программируемые цифровые входы 4 (6)
Номер клеммы 18, 19, 27
1)
, 29
1)
, 32, 33
Логика PNP или NPN
Уровень напряжения 0–24 В пост. тока
Уровень напряжения, логический «0» PNP <5 В пост. тока
Уровень напряжения, логическая «1» PNP >10 В пост. тока
Уровень напряжения, логический «0» NPN >19 В пост. тока
Уровень напряжения, логическая «1» NPN <14 В пост. тока
Максимальное напряжение на входе 28 В пост. тока
Входное сопротивление, R
i
прим. 4 кОм
Все цифровые входы гальванически изолированы от напряжения питания (PELV) и других высоковольтных клемм.
1)
Клеммы 27 и 29 можно также запрограммировать как выходные.
Аналоговые входы
Количество аналоговых входов 2
Номер клеммы 53, 54
Режимы Напряжение или ток
Выбор режима Переключатели A53 и A54
Режим напряжения Переключатель A53/A54 = (U)
Уровень напряжения 0–10 В (масштабируемый)
Входное сопротивление, R
i
прибл. 10 кОм
Максимальное напряжение ±20 В
Режим тока Переключатель A53/A54 = (I)
Уровень тока От 0/4 до 20 мА (масштабируемый)
Входное сопротивление, R
i
прим. 200 Ом
Максимальный ток 30 мА
Разрешающая способность аналоговых входов 10 бит (+ знак)
Точность аналоговых входов Погрешность не более 0,5 % от полной шкалы
Полоса частот 100 Гц
Аналоговые входы гальванически изолированы от напряжения питания (PELV) и других высоковольтных клемм.
Mains
Functional
isolation
PELV isolation
Motor
DC-Bus
High
voltage
Control
+24V
RS485
18
37
130BA117.10

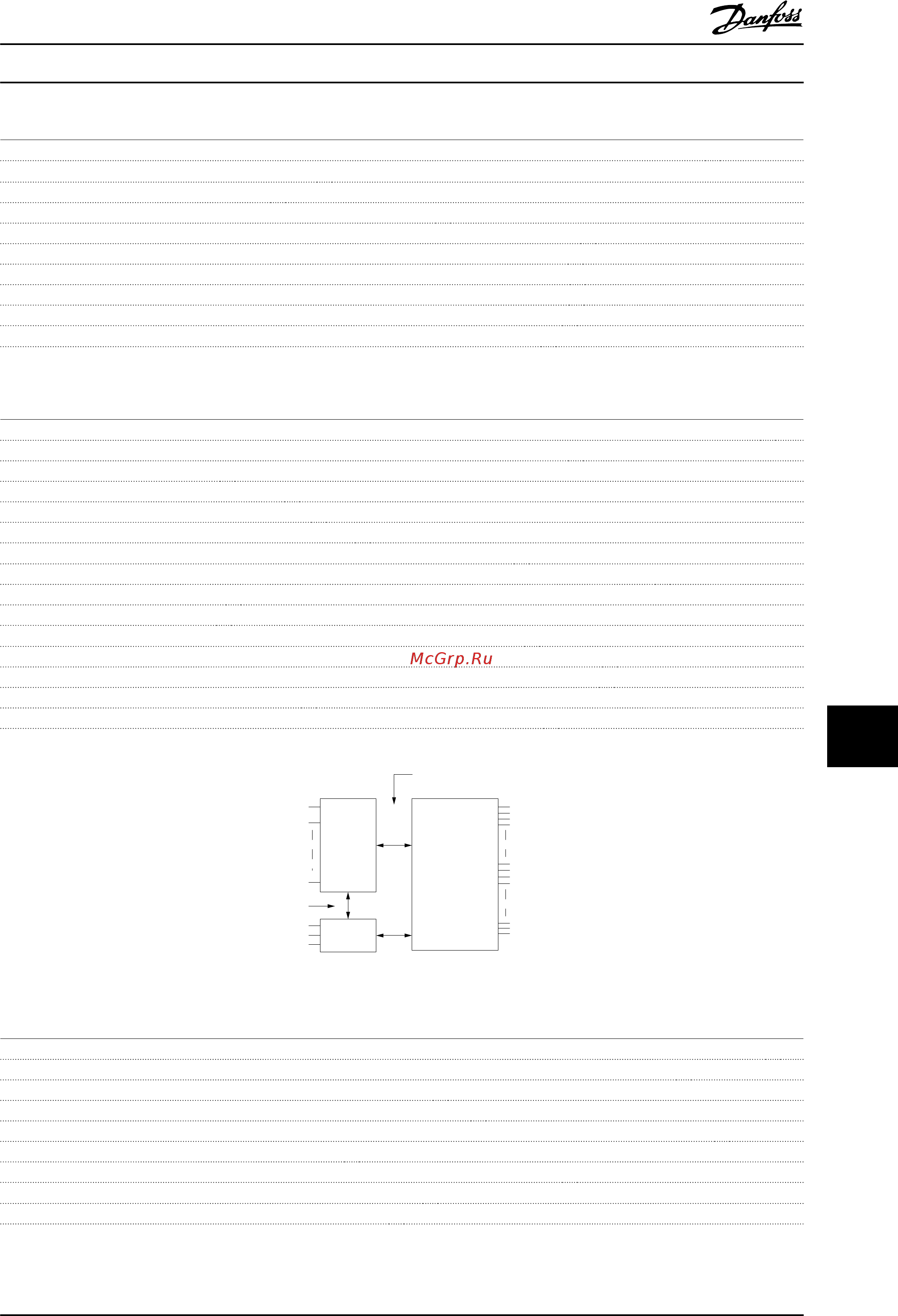

Рисунок 10.1
Импульсные входы
Программируемые импульсные входы 2
Номера клемм импульсных входов 29, 33
Максимальная частота на клеммах 29, 33 110 кГц (двухтактное управление)
Максимальная частота на клеммах 29, 33 5 кГц (открытый коллектор)
Минимальная частота на клемме 29, 33 4 Гц
Уровень напряжения см. 10.2.1 Цифровые входы:
Максимальное напряжение на входе 28 В пост. тока
Входное сопротивление, R
i
приблизительно 4 кОм
Точность на импульсном входе (0,1–1 кГц) Макс. погрешность: 0,1 % от полной шкалы
Технические данные
Привод VLT
®
HVAC, типоразмер D
Инструкция по эксплуатации
MG16D250 - VLT
®
является зарегистрированным товарным знаком компании Danfoss 85
10 10
