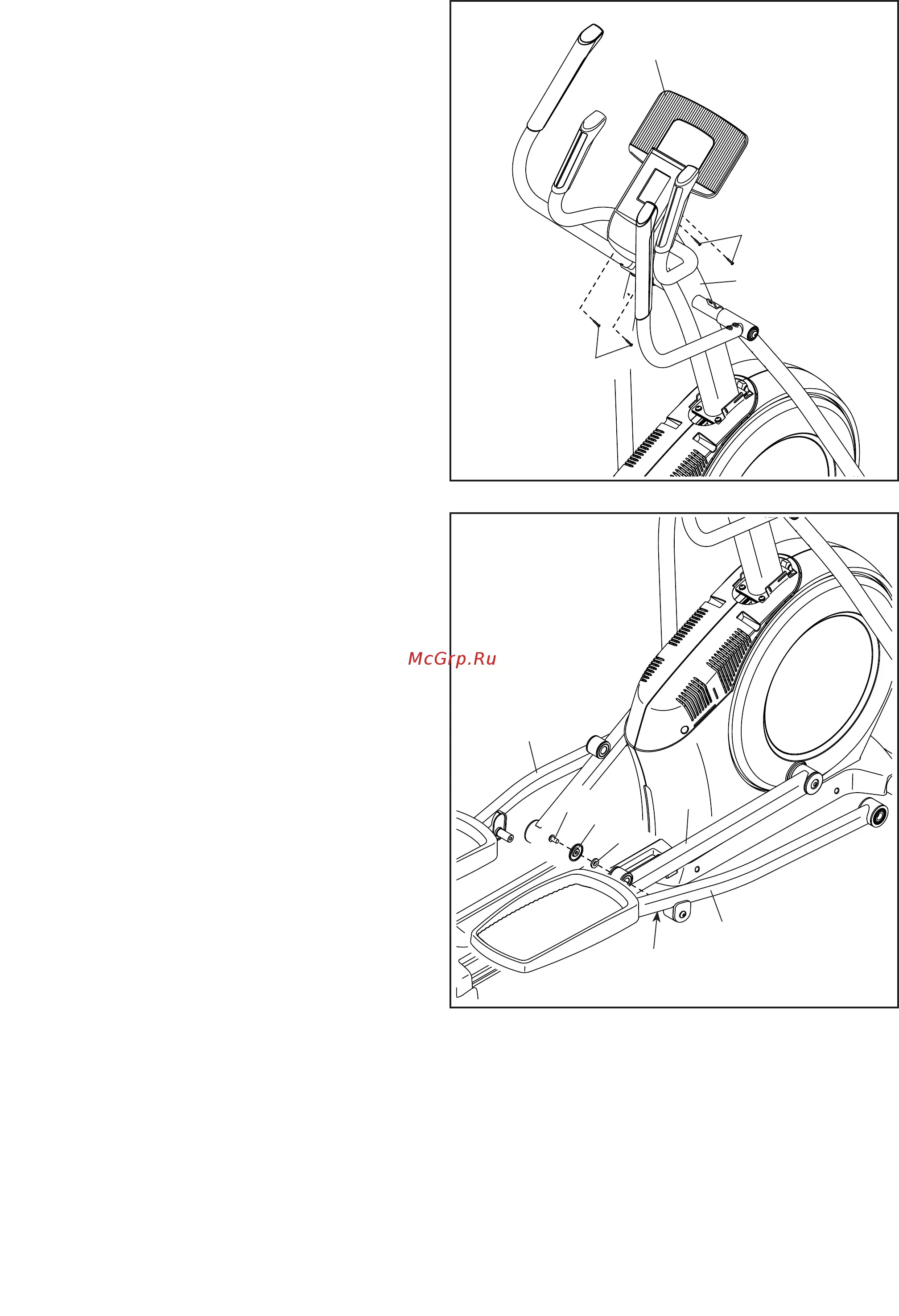

Крышка отсека
для батареек
7

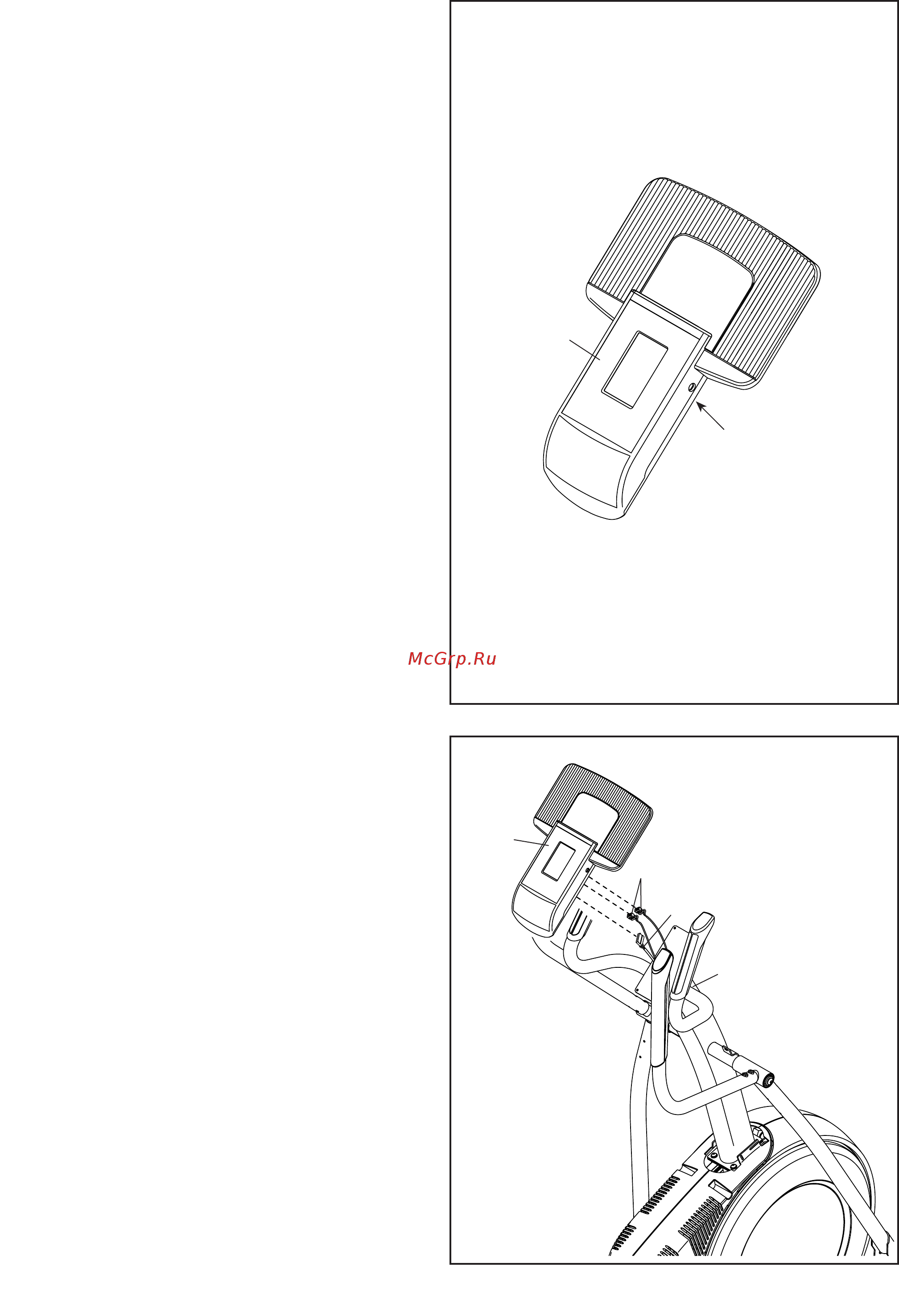

Для питания Консоли (7) требуется четыре бата-
рейки D (не входят в комплект); рекомендуется ис-
пользовать алкалиновые батарейки. Не исполь-
зуйте старые батарейки вместе с новыми или ал-
каиновые батарейки со стандартными или аккуму-
ляторами. ВНИМАНИЕ: Если Консоль подвер-
галась воздействию низких температур, необ-
ходимо прогреть её до комнатной температу-
ры, перед тем как вставлять батарейки. В про-
тивном случае это может привести к повреж-
дению дисплея консоли или других электрон-
ных компонентов.
Выньте винты и снимите крышку отсека для бата-
реек с задней части Консоли (7), вставьте батарей-
ки в отсек для батареек и установите крышку на
место. Удостоверьтесь, что вы расположили ба-
тарейки в соответствии с рисунком в отсеке
для батареек.
Чтобы приобрести дополнительный блок пита-
ния, позвоните по номеру, указанному на лице-
вой стороне обложки данного руководства
пользователя. Чтобы не повредить Консоль
(7), используйте только рекомендованные про-
изводителем блоки питания. Вставьте кабель
блока питания в гнездо внутри отсека для батареек
Консоли и протяните его сквозь зазор в крышке от-
сека для батареек; включите блок питания в элек-
трическую розетку, установленную в соответствии
с требованиями местного законодательства.
Снимите и удали протяжку кабеля с Основного ка-
беля (48).
Попросите помощника придерживать Консоль (7)
возле Стойки (4), вставьте Основной кабель (48) и
Кабель датчика пульса (63) в соответствующие
гнёзда на задней панели Консоли.
Разъёмы Основного кабеля (48) и Кабеля дат-
чика пульса (63) должны легко вставлять в
гнёзда. При правильном подключении должен
быть слышен характерный щелчок. Если
разъём не вставляется в гнездо, попробуйте его
развернуть. Неправильное подключение кабе-
лей может привести к повреждению консоли.
Уберите остатки кабеля в полость Стойки (4) или в
полость Консоли (7).
