![Pro-Form 420E [8/32] Страница 8](/views2/1565806/page8/bg8.png)
8
5
5.
.
1
4
48
A
A
48
6
6.
B
4
1
105
105
92
92
48

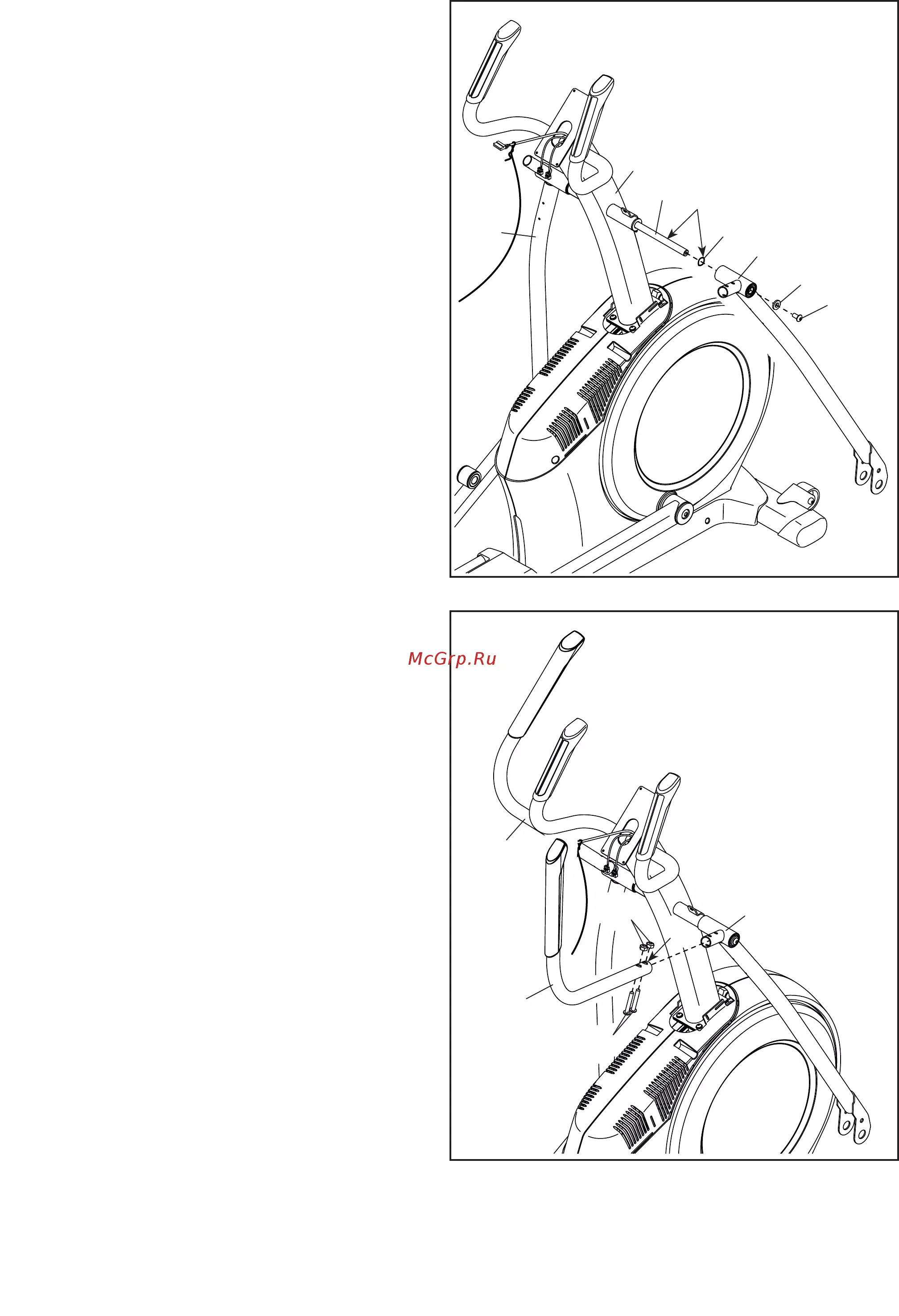

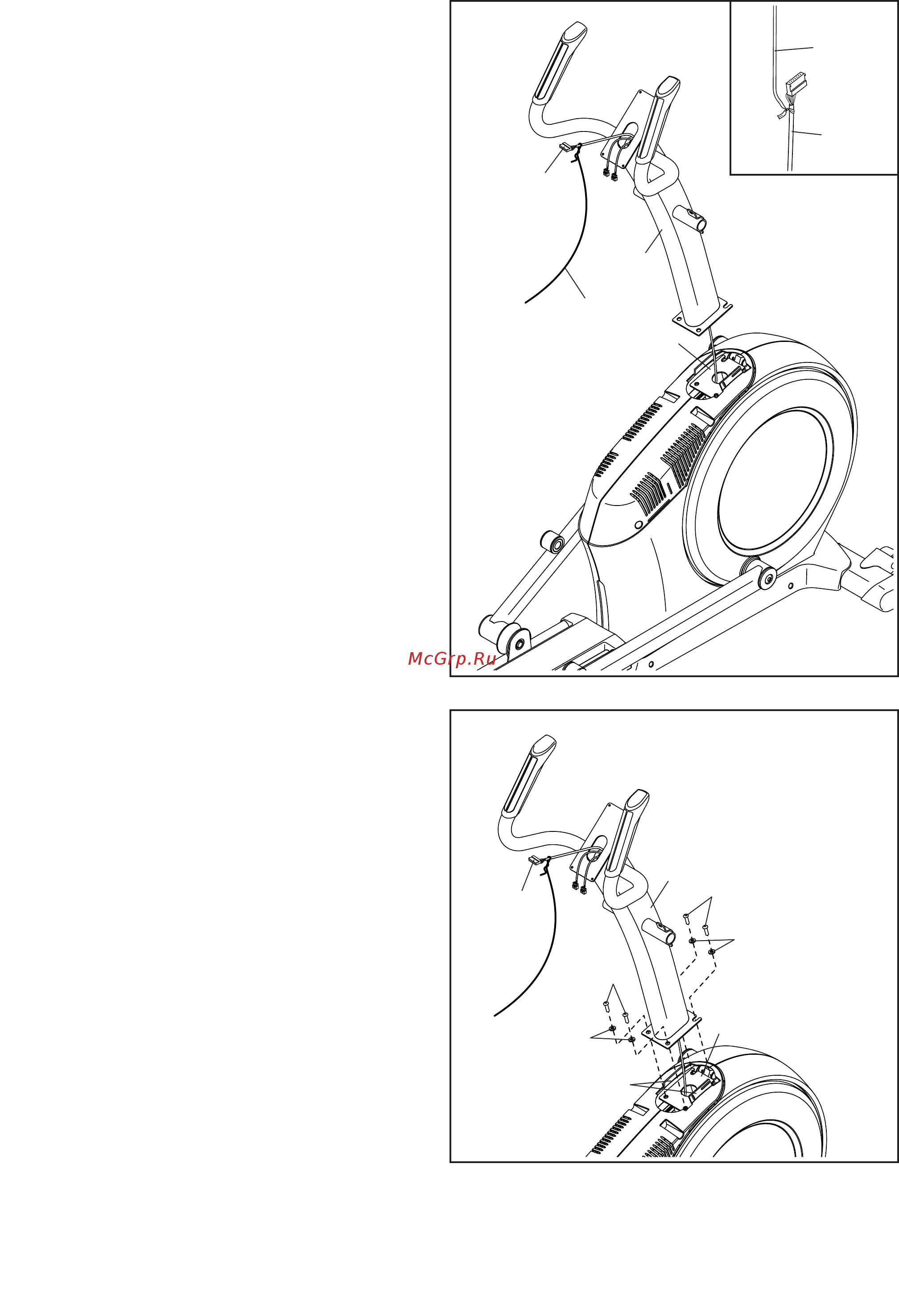

Расположите Стойку (4), как это показано на рисун-
ке. Попросите помощника придерживать Стойку
возле Рамы (1).
Рассмотрите рисунок в правом верхнем углу.
Возьмите протяжку кабеля (А), выходящую из ниж-
ней части Стойки (4). Привяжите протяжку кабеля к
Основному кабелю (48). Затем потяните за верх-
ний конец протяжки таким образом, чтобы Основ-
ной кабель прошёл сквозь полость Стойки.
Совет: Чтобы Основной кабель (48) не прова-
лился в полость Стойки (4), зафиксируйте его
при помощи протяжки кабеля (А).
Совет: Обратите внимание на то, чтобы не за-
щемить Основной кабель (48). Обратите внима-
ние на то, чтобы не повредить пластмассовые
замки (В), указанные на рисунке. Установите
Стойку (4) на Раму (1).
Зафиксируйте Стойку (4) при помощи четырёх Вин-
тов М10 х 25мм (92) и четырёх Разрезных шайб
(105); вставьте все четыре Винта и только по-
том затяните их.
Не защемляйте
Основной кабель (48) и
не повредите замки (В)
