![Pro-Form 420E [9/32] Страница 9](/views2/1565806/page9/bg9.png)
9
7

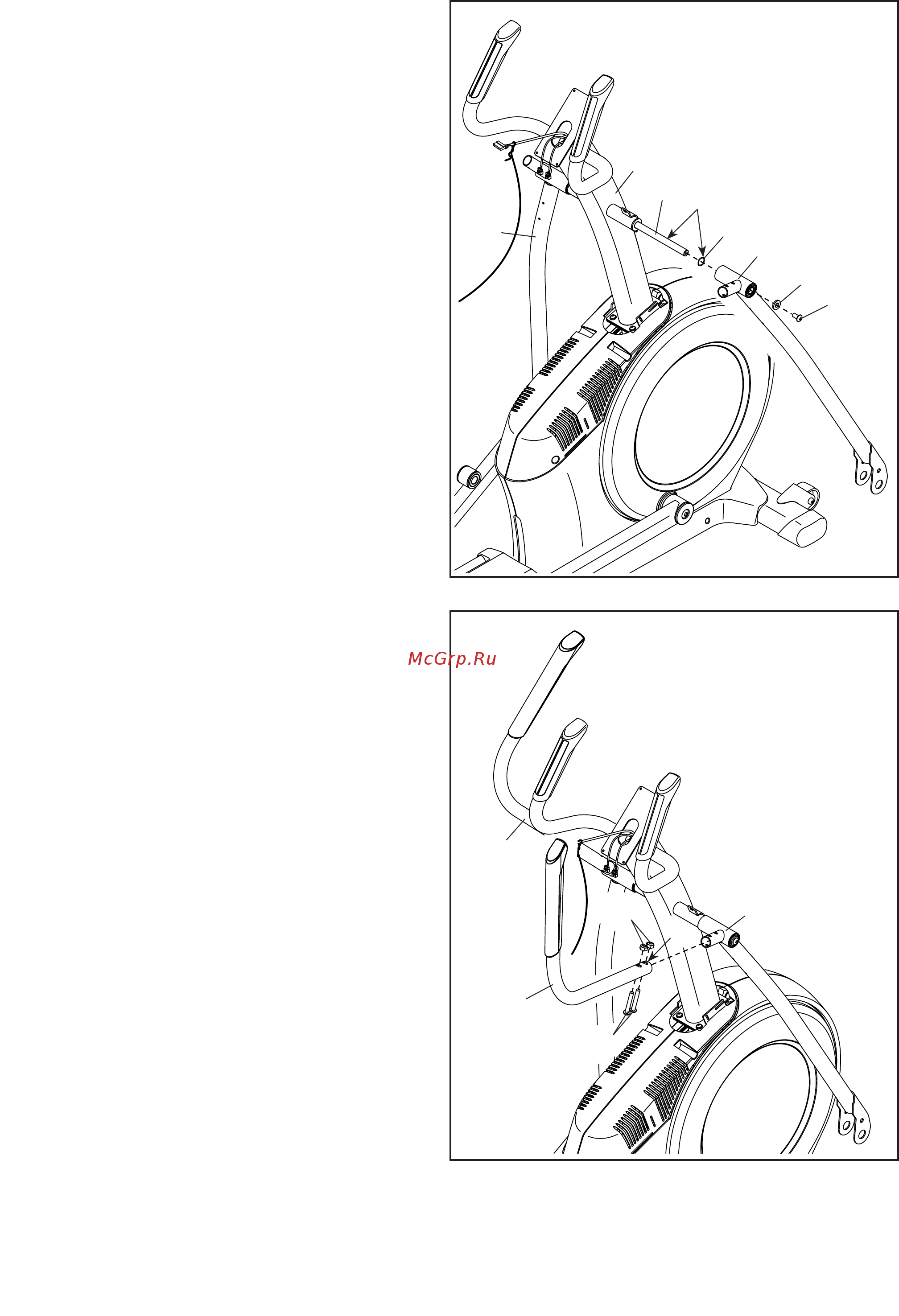

7.
60
54
46
82
97
35
4
Смазочный
8
8.
60
61
47
96
102
C
Наденьте полиэтиленовые перчатки, чтобы не за-
пачкать руки, и нанесите небольшое количество
поставляемого с тренажёром смазочного матери-
ала на Ось (35) и две Волнистые шайбы 16мм (54).
Вставьте Ось (35) в отверстие Стойки (4) и распо-
ложите её по центру. Совет: Возможно, вам пона-
добится резиновый молоток.
Возьмите Стойку правого поручня (60) и располо-
жите её, как это показано на рисунке.
Наденьте Волнистую шайбу 16 мм (54) и Стойку
правого поручня (60) на правую половину Оси (35).
Установите Стойку левого поручня (46) на Ось
аналогичным образом.
Затяните по Винту М8 х 13мм (82) и Шайбе М8 (97)
одновременно с каждой стороны Оси (35).
материал
Возьмите Правый поручень (61) и расположите
его, как это показано на рисунке.
Установите Правый поручень (61) на Стойку право-
го поручня (60).
Зафиксируйте Правый поручень (61) при помощи
двух Болтов М8 х 38мм (96) и двух Контргаек М8
(102). Удостоверьтесь, что Контргайки установ-
лены в шестигранные отверстия (С).
Прикрепите Левый поручень (47) аналогичным
