Pro-Form 420E — инструкция по установке и креплению деталей стойки [12/32]
Превью страниц
Страница 12 /
32
![Pro-Form 420E [12/32] Страница 12](/views2/1565806/page12/bgc.png)
12
14
14.
101
81
12
4
82
82
97
97
77
60
46
64
13.
Смазочный
58
77
13

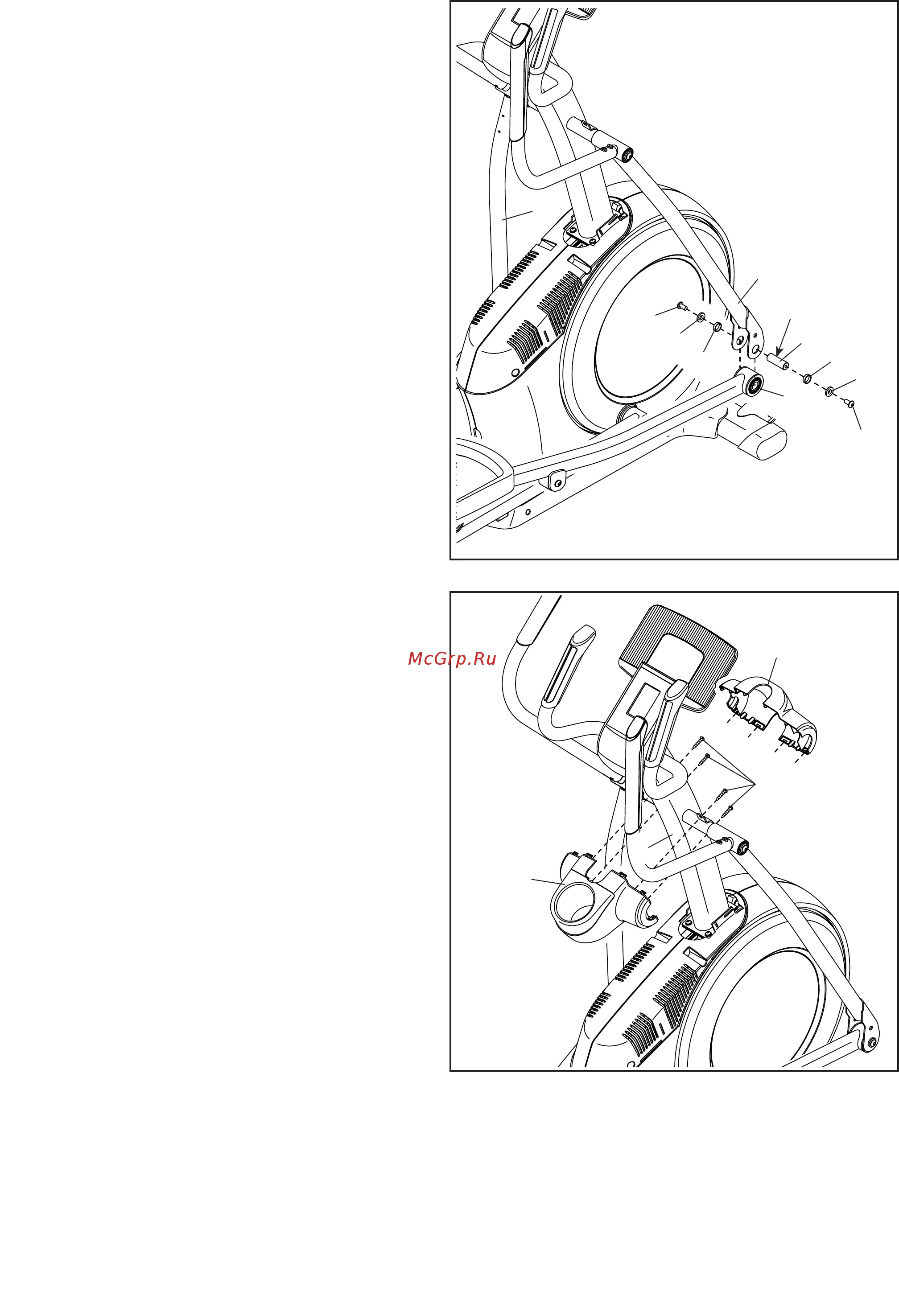

Нанесите небольшое количество смазочного ма-
териала на одну из Осей рычага педали (64).
Затем наденьте Шайбу М8 (97) и Прокладку оси
(77) на Винт М8 х 13мм (82), вставьте Винт в отвер-
стие Оси рычага педали и затяните его на несколь-
ко оборотов.
Попросите помощника придерживать переднюю
часть Рычага правой педали (58) в кронштейне
Стойки правого поручня (60); вставьте Ось рычага
педали (64) в отверстия обоих рычагов, соединив
их.
Наденьте Шайбу М8 (97) и Прокладку оси (77) на
другой Винт М8 х 13мм (82), вставьте Винт в отвер-
стие Оси рычага педали (64) и затяните его на не-
сколько оборотов. Затем одновременно затяните
оба Винта.
Соедините рычаги слева аналогичным обра-
зом.
материал
Расположите Заднюю накладку стойки (81), как это
показано на рисунке.
Прикрепите Заднюю накладку стойки (81) к Стойке
(4) при помощи четырёх Винтов М4 х 16мм (101);
вставьте все четыре Винта и только потом за-
тяните их.
Затем расположите Переднюю накладку стойки
(12), как это показано на рисунке.
Прикрепите Переднюю накладку стойки (12) к
Стойке (4), соединив её с Задней накладкой стойки
(81). При этом крючки Задней накладки стойки дол-
жны соединиться с замками Передней накладки
стойки.
