14
18
18.
79
4
80
101
17
75
11
73, 74
17.
19.

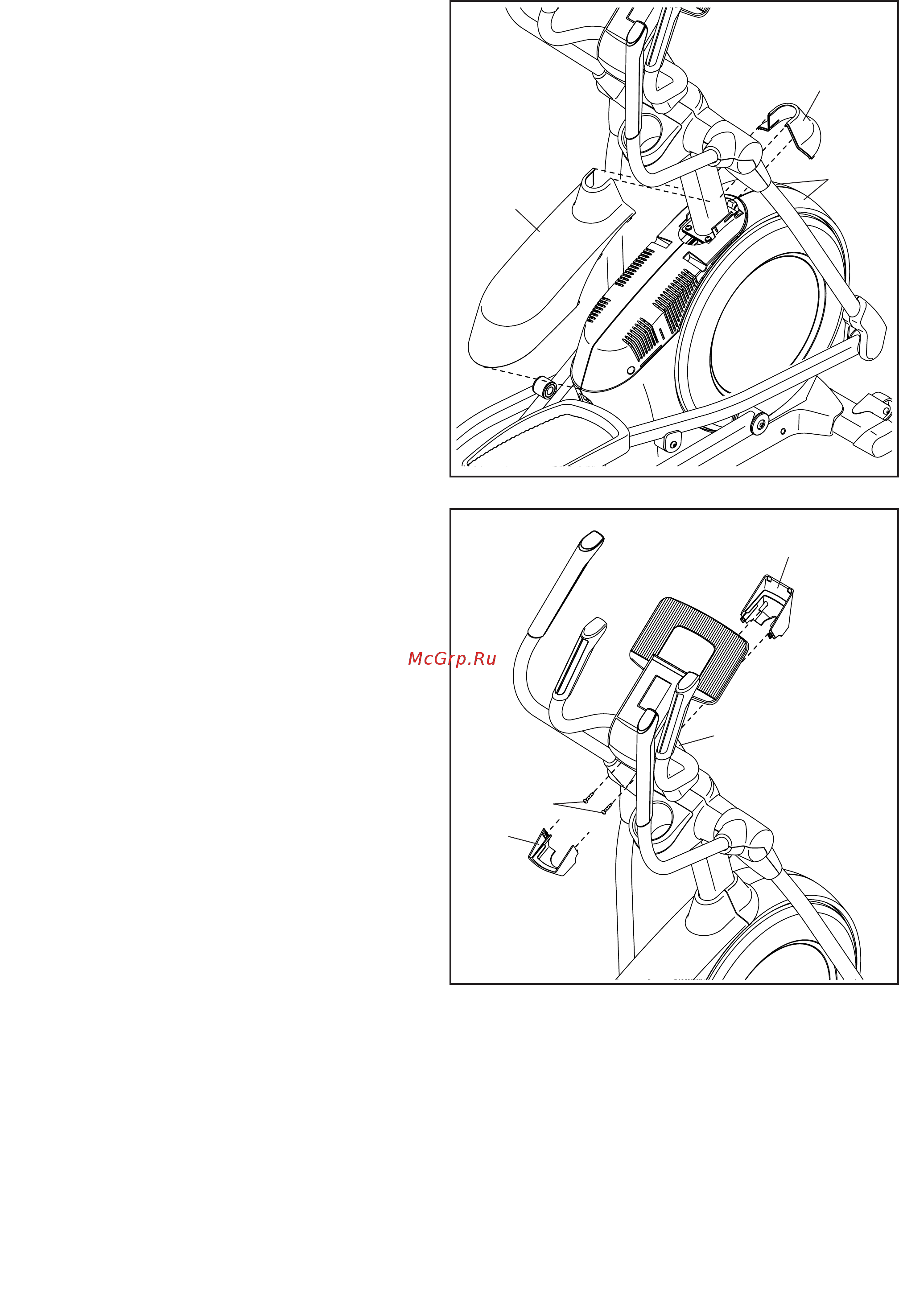

Расположите Наконечник накладки кожуха (11) и
Накладку кожуха (75), как это показано на рисунке.
Сначала вставьте замки Наконечника накладки ко-
жуха (11) в отверстия Левого и Правого кожухов
(73, 74).
Затем вставьте замки Накладки кожуха (75) в от-
верстия Левого и Правого кожухов (73, 74).
Расположите Заднюю накладку консоли (80), как
это показано на рисунке.
Прикрепите Заднюю накладку консоли (80) к Стой-
ке (4) при помощи двух Винтов М4 х 16мм (101).
Затем расположите Переднюю накладку консоли
(79), как это показано на рисунке.
Прикрепите Переднюю накладку консоли (79) к
Стойке (4). При этом крючки Задней накладки кон-
соли (80) должны соединиться с замками Перед-
ней накладки консоли.
Удостоверьтесь, что все детали тренажёра хорошо затянуты. После сборки могут оставаться неиспользо-
