Pro-Form 420E — сборка орбитрека: таблица с изображениями деталей и инструкциями [5/32]
Превью страниц
Страница 5 /
32
![Pro-Form 420E [5/32] Таблица с изображениями деталей](/views2/1565806/page5/bg5.png)
5

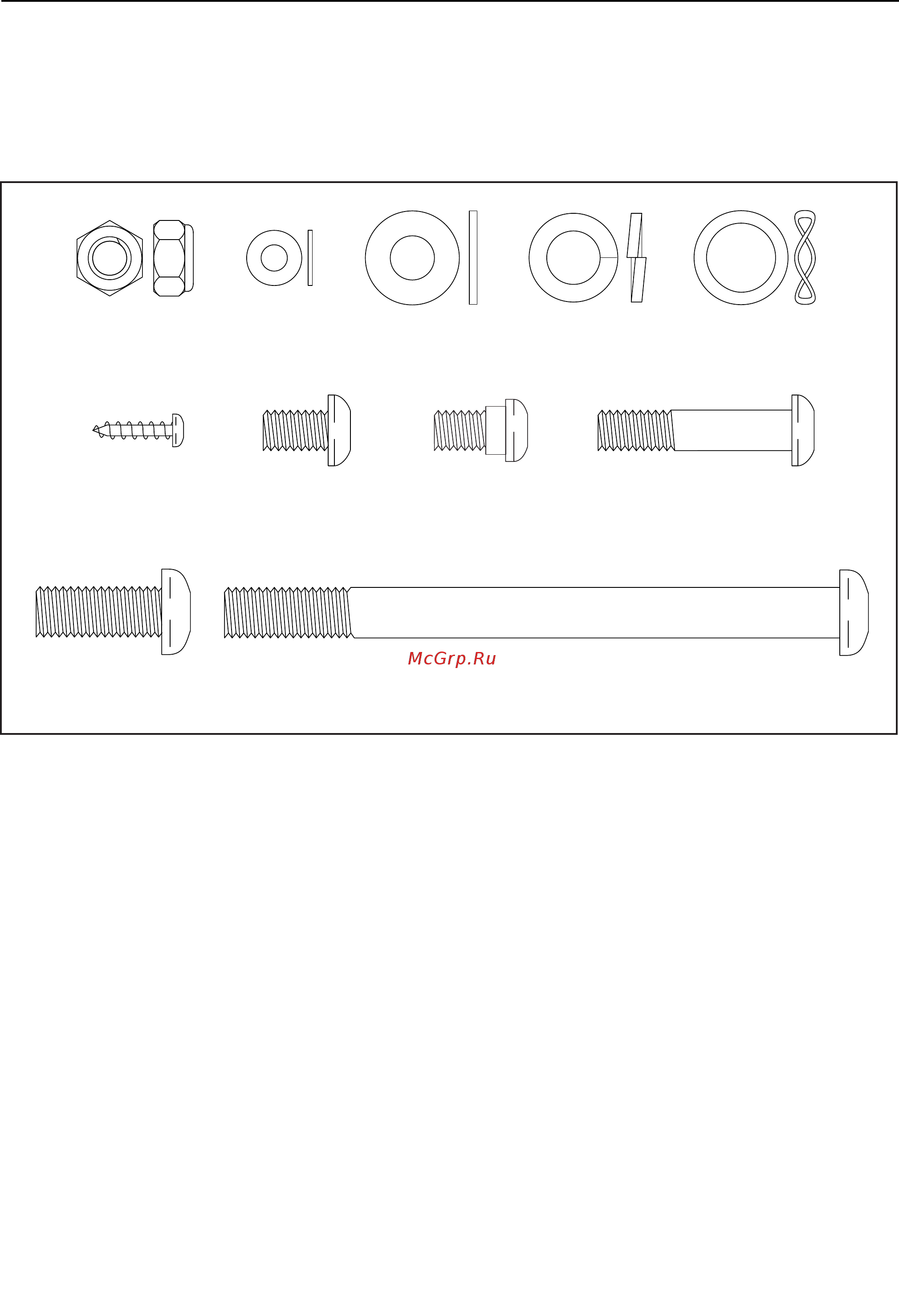

ТАБЛИЦА С ИЗОБРАЖЕНИЯМИ ДЕТАЛЕЙ
Во время сборки орбитрека руководствуйтесь информацией о мелких деталях, расположенной на рисунке, приве-
дённом ниже. Цифра в круглых скобках под изображением детали соответствует её номеру в «ПЕРЕЧНЕ ДЕТАЛЕЙ»,
который находится на последних страницах данного руководства. Цифра, следующая за скобками, обозначает коли-
чество деталей, необходимое для сборки. Примечание: Если деталь отсутствует в пакете для деталей, проверь-
те, не была ли она уже использована при сборке. В комплект могут входить запасные детали.
Контргайка М8
(102)–4
Шайба М5
(32)–2
Шайба М8
(97)–8
Разрезная шайба
М10 (105)–8
Волнистая шайба
16мм (54)–2
Винт М4 х 16мм
(101)–16
Винт М8 х 13мм
(82)–6
Винт с буртиком
М8 х 14мм (9)–2
Винт М10 х 25мм
(92)–4
Винт М10 х 122мм
(104)–4
Болт М8 х 38мм
(96)–4
