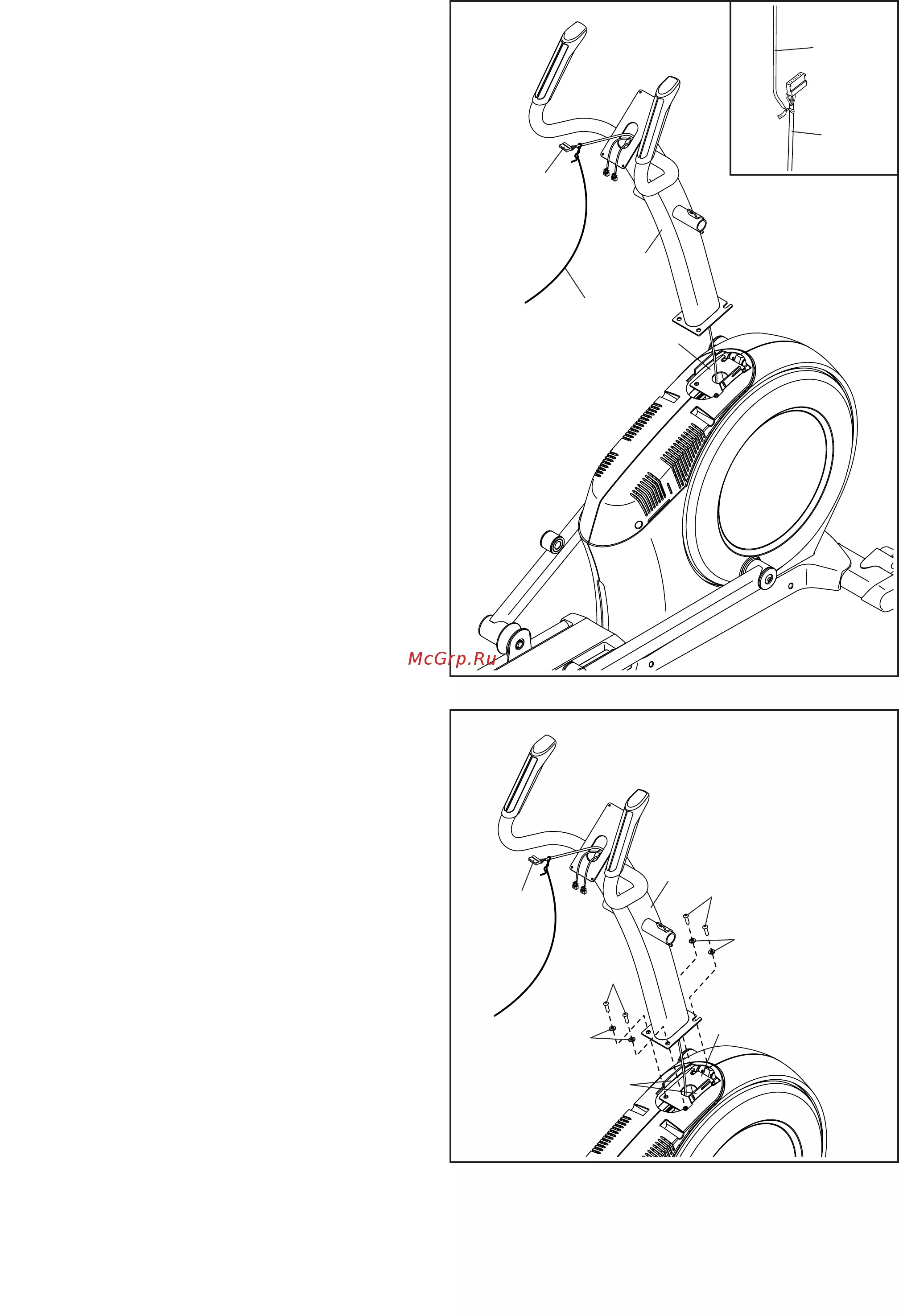

![Pro-Form 420E [7/32] Страница 7](/views2/1565806/page7/bg7.png)
7
3
2
106
15
3.
4
4.
1
6
104
105

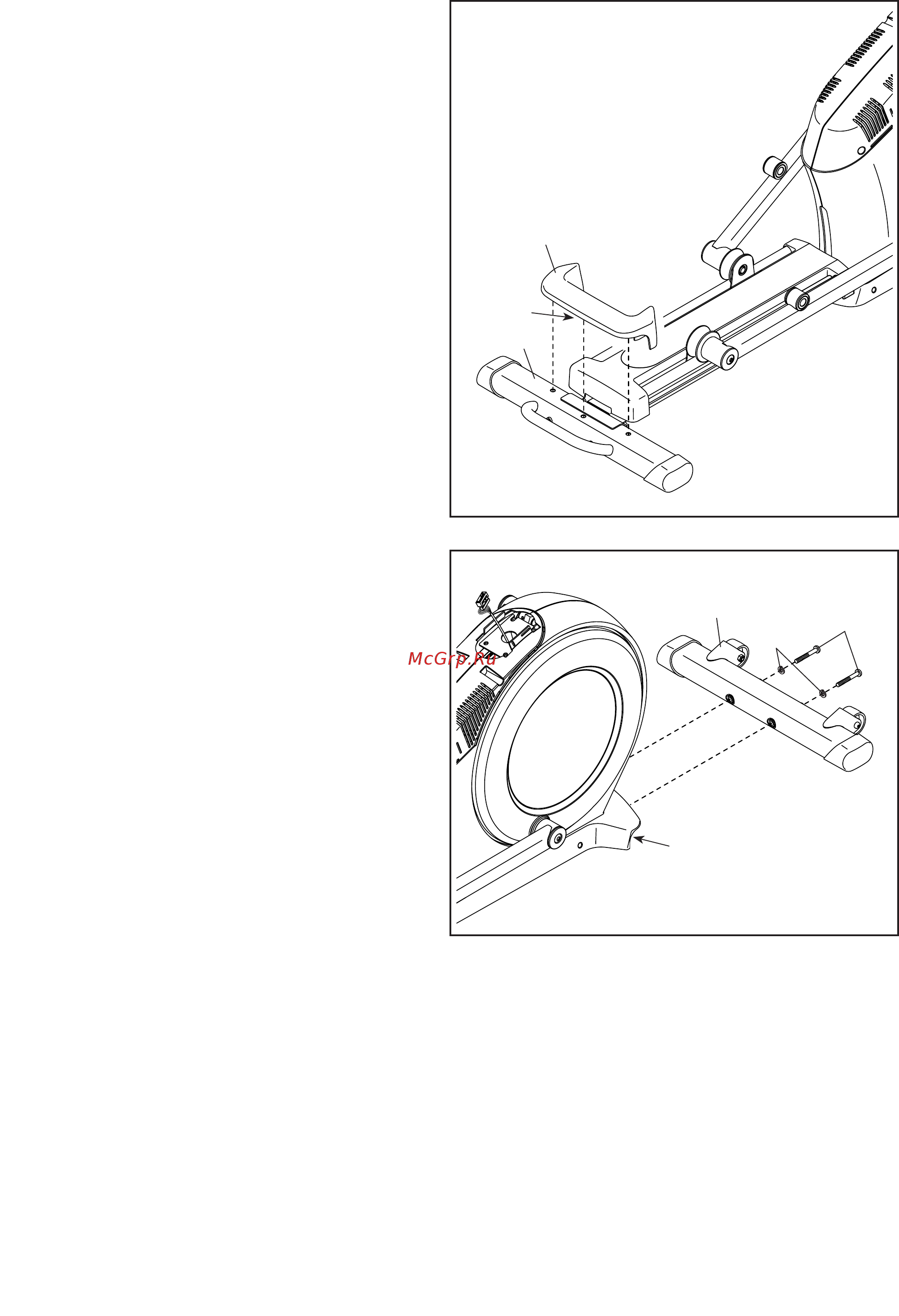

Установите Выступы накладки (106), расположен-
ные на внутренней стороне Накладки заднего ста-
билизатора (15), в отверстия Заднего стабилиза-
тора (2).
При помощи второго человека подложите упако-
вочный материал (не показан на рисунке) под пе-
реднюю часть Рамы (1). Попросите помощника
придерживать Раму, чтобы она не упала, пока
вы не закончите выполнение этого этапа сбор-
ки.
Прикрепите Передний стабилизатор (6) к Раме (1)
при помощи двух Винтов М10 х 122мм (104) и двух
Разрезных шайб М10 (105).
Затем удалите упаковочные материалы из-под пе-
редней части Рамы (1).
