7

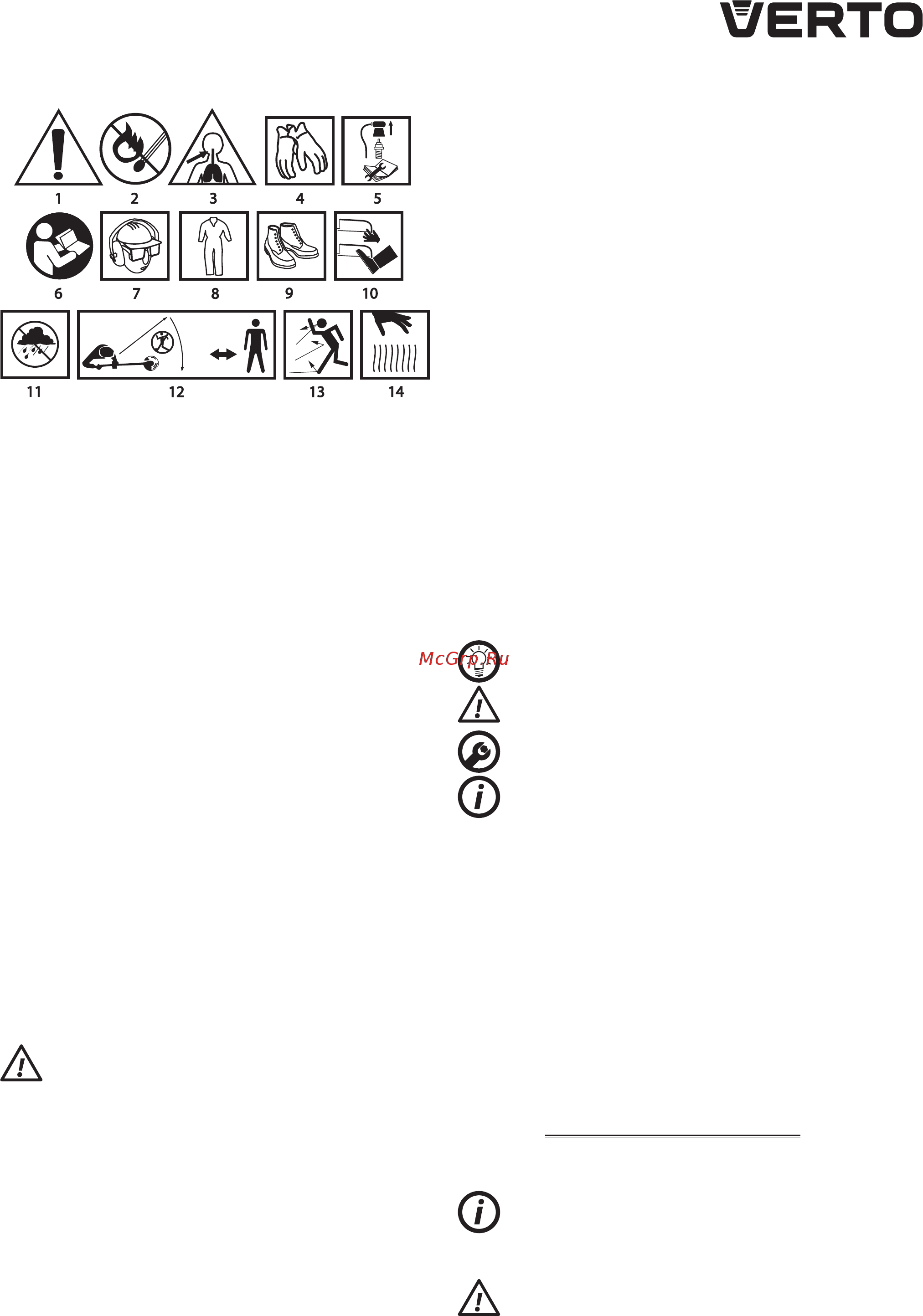

OBJAŚNIENIE ZASTOSOWANYCH PIKTOGRAMÓW
360°
15m
1. Uwaga zachowaj szczególne środki ostrożności.
2. Zagrożenia pożaru.
3. Zagrożenie zatrucia spalinami.
4. Używaj rękawic ochronnych.
5. Wyłączyć silnik i ściągnąć przewód z świecy zapłonowej przed
rozpoczęciem czynności obsługowych lub naprawczych.
6. Przeczytaj instrukcję obsługi, przestrzegaj ostrzeżeń i
warunków bezpieczeństwa w niej zawartych!
7. Używaj środki ochrony głowy, wzroku i słuchu.
8. Używaj odzieży ochronnej.
9. Używaj obuwia ochronnego.
10. Nie zbliżaj kończyn do elementów tnących.
11. Chroń przed wilgocią.
12. Nie dopuszczaj innych osób w zasięg pracy kosy, zachowaj
minimalny odstęp 15 m od osób trzecich.
13. Uwaga na wylatujące odłamki.
14. Nie dotykać rozgrzanych elementów.
Uwaga! Mimo zastosowania konstrukcji bezpiecznej z
samego założenia, stosowania środków zabezpieczających
i dodatkowych środków ochronnych, zawsze istnieje ryzyko
szczątkowe doznania urazów podczas pracy.
BUDOWA I ZASTOSOWANIE
Kosa spalinowa napędzana jest jednocylindrowym, dwusuwowym
silnikiem spalinowym chłodzonym powietrzem. Kosa spalinowa
doskonale sprawdza się w trudnym terenie i przede wszystkim
tam gdzie kosiarki spalinowe nie są w stanie pracować. Uchwyt
oburęczny zapewnia komfortowe wykaszanie dużych powierzchni.
Wyposażona w odpowiednie narzędzie tnące nadaje się również
do wyrównywania krawędzi trawnika i prac wykończeniowych
wokół drzew, ścieżek oraz wykaszania splątanych traw, trzciny
i pokrzyw w ogrodzie. Należy stosować wyłącznie akcesoria
odpowiednie dla danego urządzenia i przestrzegać wskazówek
podanych w instrukcji obsługi. Kosa spalinowa przeznaczona jest
wyłącznie do zastosowań amatorskich.
Nie wolno używać urządzenia niezgodnie z jego
przeznaczeniem.
OPIS STRON GRAFICZNYCH
Poniższa numeracja odnosi się do elementów urządzenia
przedstawionych na stronach graficznych niniejszej instrukcji.
1. Sterowanie silnika.
2. Uchwyt pasa naramiennego.
3. Linka rozruchowa.
4. Świeca zapłonowa.
5. Obudowa filtra powietrza.
6. Korek wlewu paliwa.
7. Zbiornik paliwa.
8. Linka gazu.
9. Rękojeść.
10. Szelki nośne
11. Osłona wału przeniesienia napędu.
12. Osłona.
13. Element tnący.
14. Śruby mocujące.
15. Osłona szpuli z żyłką tnącą.
18. Zatrzaski zabezpieczające.
19. Szpula z żyłką tnącą.
20. Sprężyna.
21. Otwory na żyłkę tnącą.
22. Wrzeciono.
23. Otwór blokady wrzeciona.
24. Nóż trójzębny.
25. Ostrze do odcinania nadmiaru żyłki tnącej.
26. Śruby mocowania osłony z tworzywa sztucznego.
28. Włącznik zapłonu.
29. Przycisk blokady dźwigni przepustnicy.
30. Dźwignia przepustnicy.
31. Karabińczyk pasa naramiennego.
32. Klamra pasa naramiennego.
33. Korek smarowania przekładni.
34. Klucz do świec zapłonowych.
35. Przewód świecy zapłonowej.
36. Styki świecy zapłonowej.
37. Filtr paliwa.
38. Dźwignia ssania.
39. Pompka membranowa.
40. Śruba regulacji obrotów biegu jałowego.
41. Filtr powietrza.
42. Osłona filtra powietrza.
* Mogą występować różnice między rysunkiem a wyrobem.
OPIS UŻYTYCH ZNAKÓW GRAFICZNYCH
UWAGA
OSTRZEŻENIE
MONTAŻ/USTAWIENIA
INFORMACJA
WYPOSAŻENIE I AKCESORIA
1. Osłona szpuli z żyłką tnącą - 2 szt.
2. Nóż trójzębny - 1 szt.
3. Rękojeść - 1 szt.
4. Śruby i nakrętki - 1 kpl.
5. Szelki nośne - 1 szt.
6. Klucz z wkrętakiem - 1 szt.
7. Klucz sześciokątny - 2 szt
8. Klucz płaski - 1 szt.
9. Wkrętak - 1 szt.
10. Pojemnik na mieszankę benzynowo-olejową - 1 szt.
11. Osłona z tworzywa sztucznego - 1 szt.
12. Okulary ochronne - 1 szt.
13. Nauszniki przeciwhałasowe - 1 szt.
14. Przyłbica ochronna - 1 szt.
PRZYGOTOWANIE DO PRACY
MONTAŻ NOŻA TRÓJZĘBNEGO I OSŁONY SZPULI Z ŻYŁKĄ
TNĄCĄ
Kosa spalinowa daje możliwość pracy zarówno przy użyciu
noża trójzębnego jak i żyłki tnącej w zależności od potrzeb.
Nie wolno pracować kosą spalinową bez zamontowanej
osłony.
