11
Русский
Введение
6

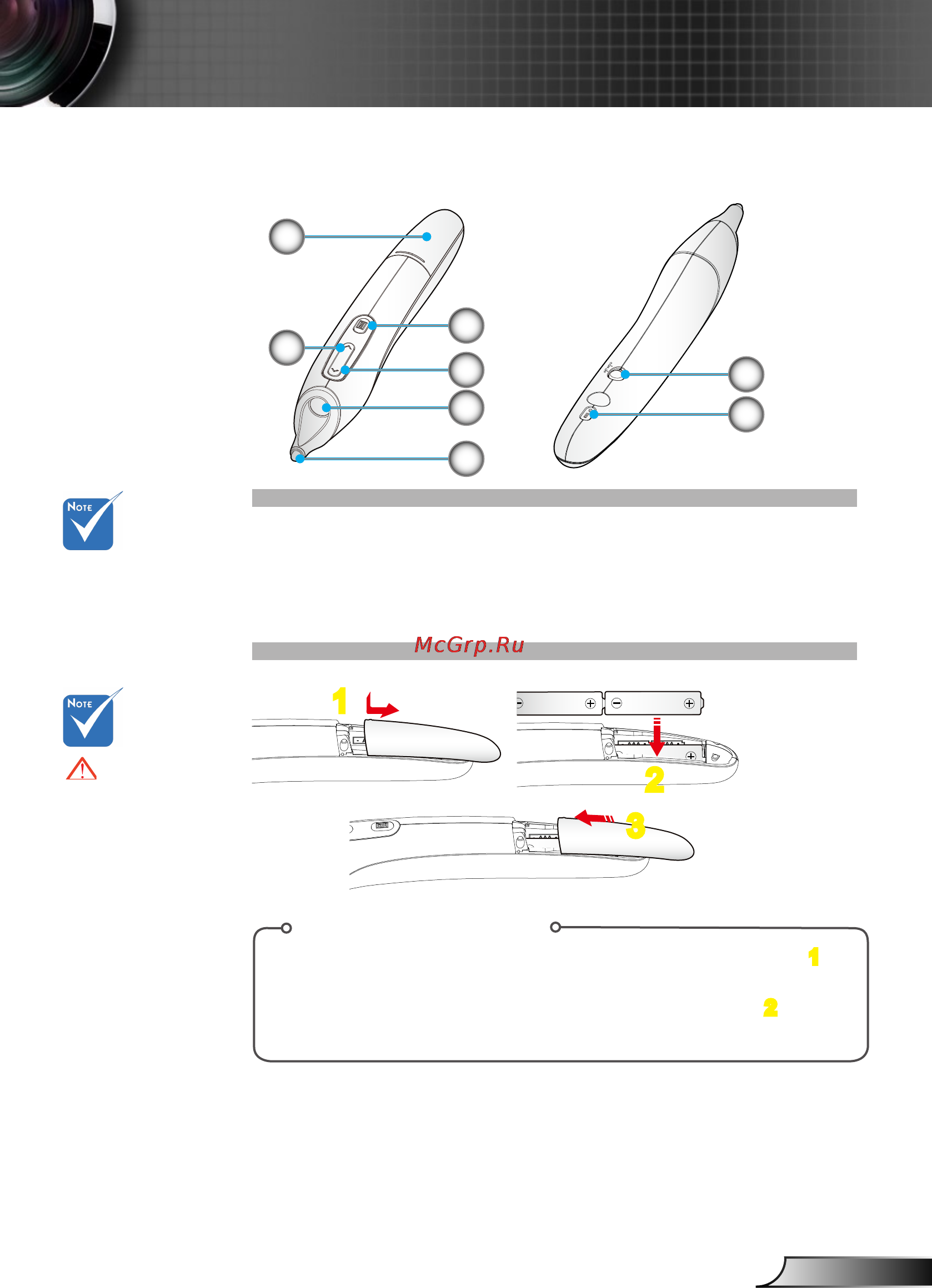

1. Крышка батарей
2. Правая кнопка мыши
3. Меню
4. Левая кнопка мыши
Интерактивное перо
5
1
8
7
4
3
2
5. Объектив
6. Наконечник
7. Выключатель
8. Индикаторы
1
2
3
Интерактивное
перо
поставляется по
заказу.
Предупреждение:
• Неправильная
замена батареи
может привести к
взрыву.
• Для замены
используйте
только батареи
того же или
эквивалентного
типа,
рекомендованные
производителем.
• Утилизируйте
элементы питания
согласно местному
законодательству.
• Не используйте
вместе батареи
разных типов или
новые и старые
батареи.
Установка батарей:
1. Нажмите на крышку батарей, сдвиньте и снимите ее. 1
2. Установите новые батареи AAA. При установке
соблюдайте полярность (+/-) контактов батарей.
2
3. Вдвиньте крышку на место до защелкивания.
