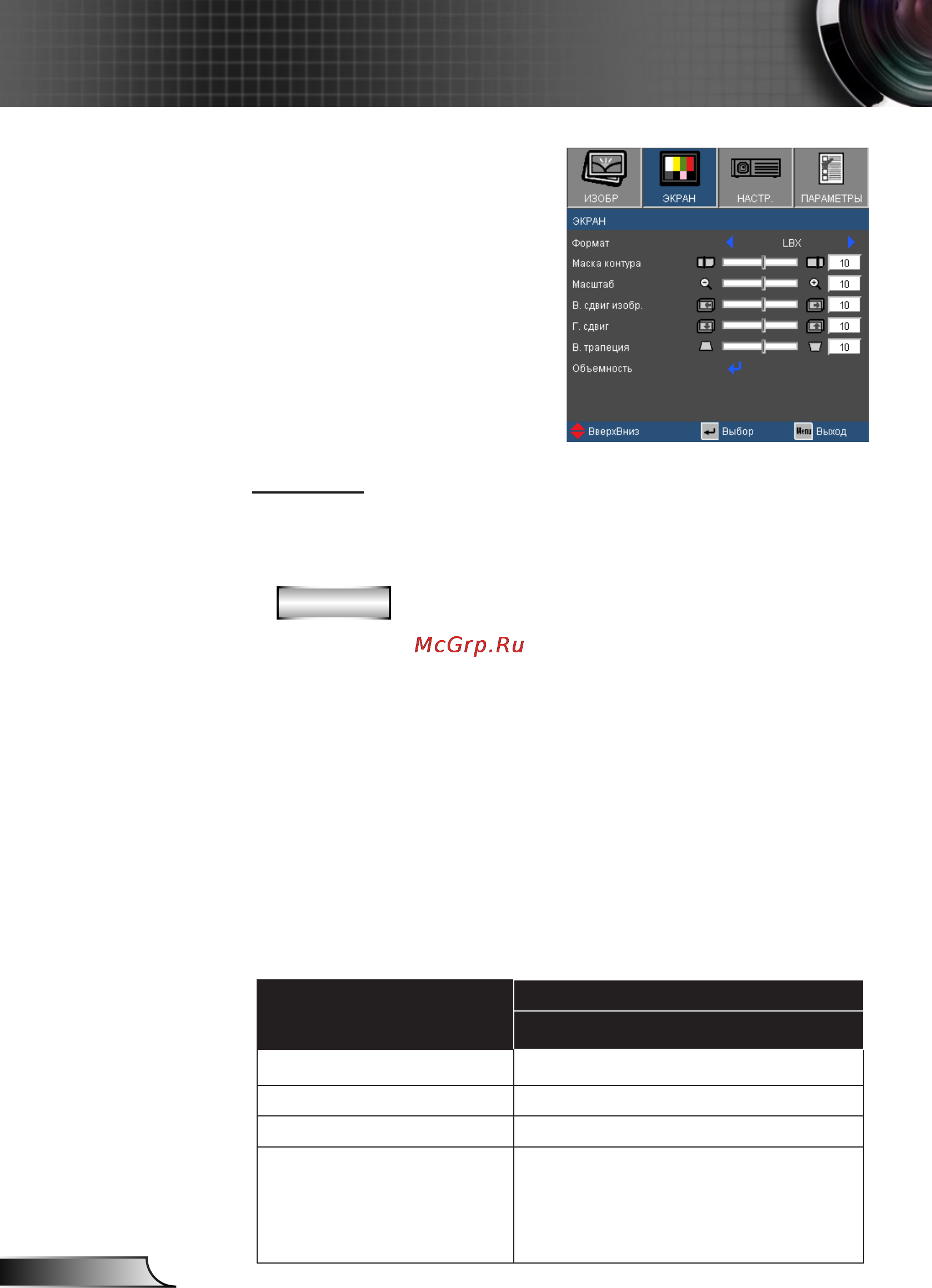

![Optoma EX685UTis [34/90] Экран](/views2/1058024/page34/bg22.png)
34
Русский
Элементы управления пользователя
ЭКРАН
Формат
Используйте эту функцию для выбора требуемого формата
изображения.
XGA
4:3: Этот формат для источников входного сигнала 4х3.
16:9-I: Этот формат предназначен для таких источников
входного сигнала 16x9, как HDTV и DVD, расширенных для
просмотра на широкоэкранном телевизоре. (576i/p)
16:9-II: Этот формат предназначен для таких источников
входного сигнала 16x9, как HDTV и DVD, расширенных для
просмотра на широкоэкранном телевизоре. (480i/p)
Стандартный: Данный формат отображает исходное
изображение без масштабирования.
Авто: Автоматический выбор подходящего формата экрана.
Входной видеосигнал в формате 4:3 воспроизводится в
виде изображения с соотношением сторон 4:3. Входной
видеосигнал в формате 16:9 воспроизводится в виде
изображения с соотношением сторон 16:9-I.
Формат изображения
(обнаруженный источник)
Изменение размера изображения
Модель с разрешением XGA
4:3 1024 x 768 центр
16:9 I 1024 x 576 центр
16:9-II 854 x 480 центр
Стандартный
Изображение воспроизводится без
изменения формата (1:1), в центре
экрана. Этот формат отображает
исходное изображение без
масштабирования.
