Optoma EX685UTis [9/90] Входные выходные соединения
![Optoma EX685UTis [9/90] Входные выходные соединения](/views2/1058024/page9/bg9.png)
9
Русский
Введение
RS-232 S-VIDEO VIDEO
AUDIO1-IN
AUDIO OUT
(VGA1/VGA2)
12V OUT
MIC
L R
AUDIO2-IN (S-VIDEO/VIDEO)
VGA1-IN / SCART / YPbPr
VGA2-IN / YPbPr
VGA-OUT
RJ-45
USB /
DISPLAY
SERVICE
PB/MOUSE
HDMI

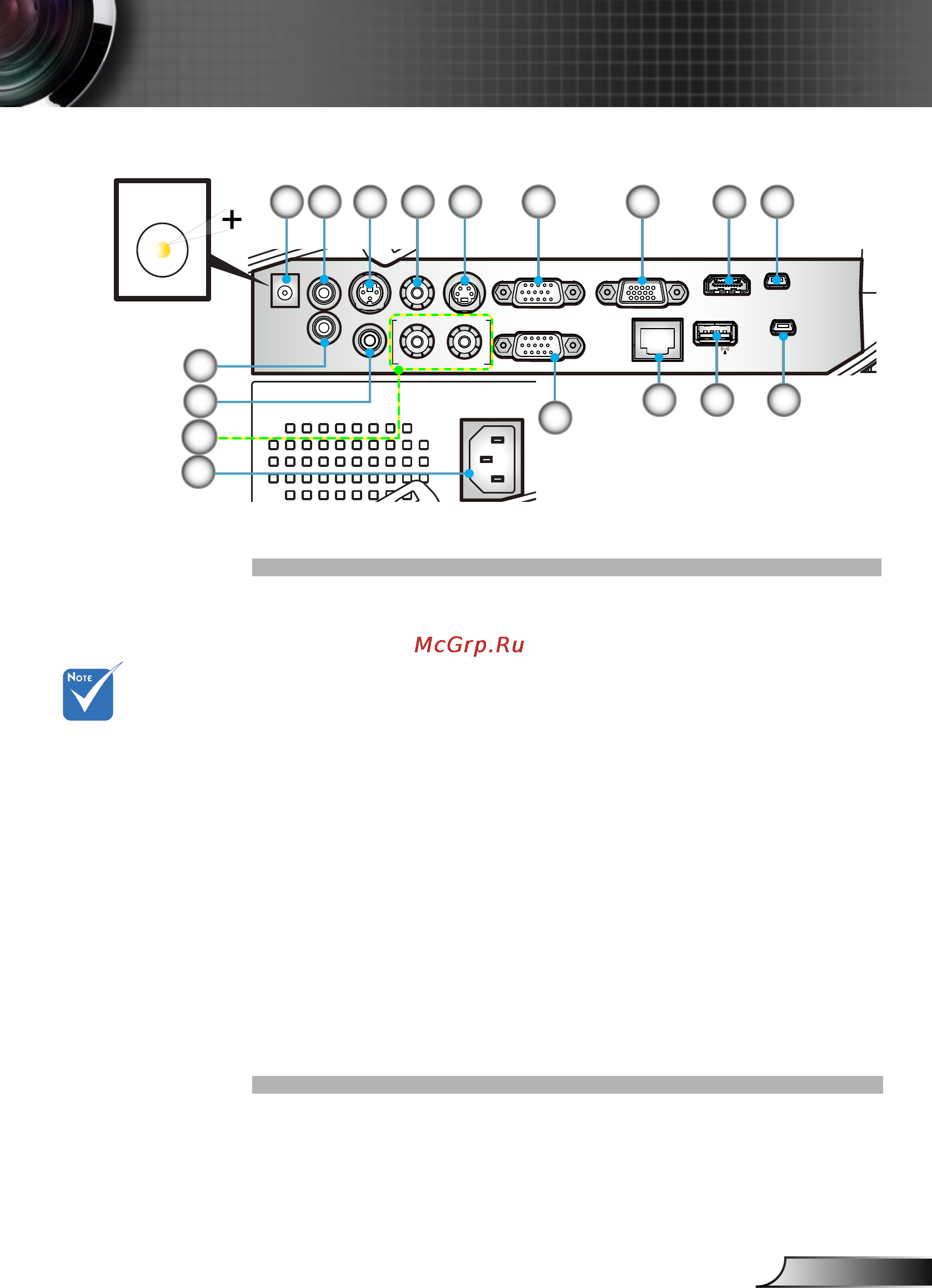

1. Реле стартера 12В (12В, 250мА)
2. Вход Аудио-1 (миниджек 3,5 мм) для VGA1/VGA2
3. RS232, 3-конт. мини-DIN
4. Вход композитного видео
5. Вход S-Video
6. Вход VGA1/SCART/YPbPr
7. Выход VGA-Out (сквозное соединение мониторов)
8. Вход HDMI вер.1.3
9. 5-конт. мини-USB для интерактивной связи и
обновления микропрограммы
10. Выход Аудио 3,5 мм (изменяемый)
11. Вход микрофона 3,5 мм
12. Вход Аудио-2 (RCA), Левый/Правый
13. Разъем электропитания
14. Вход VGA2/YPbPr
15. RJ45
16. USB (для радиоадаптера или флэш-накопителя)
17. 5-конт. мини-USB (к дисплею)
13
17
10
9
12
12V OUT
1615
14
11
5431 2
6
7 8
Выход 12В
Входные/выходные соединения
Сквозное
соединение
мониторов
возможно только
через разъемы
VGA1-In /
SCART/YPbPr.
