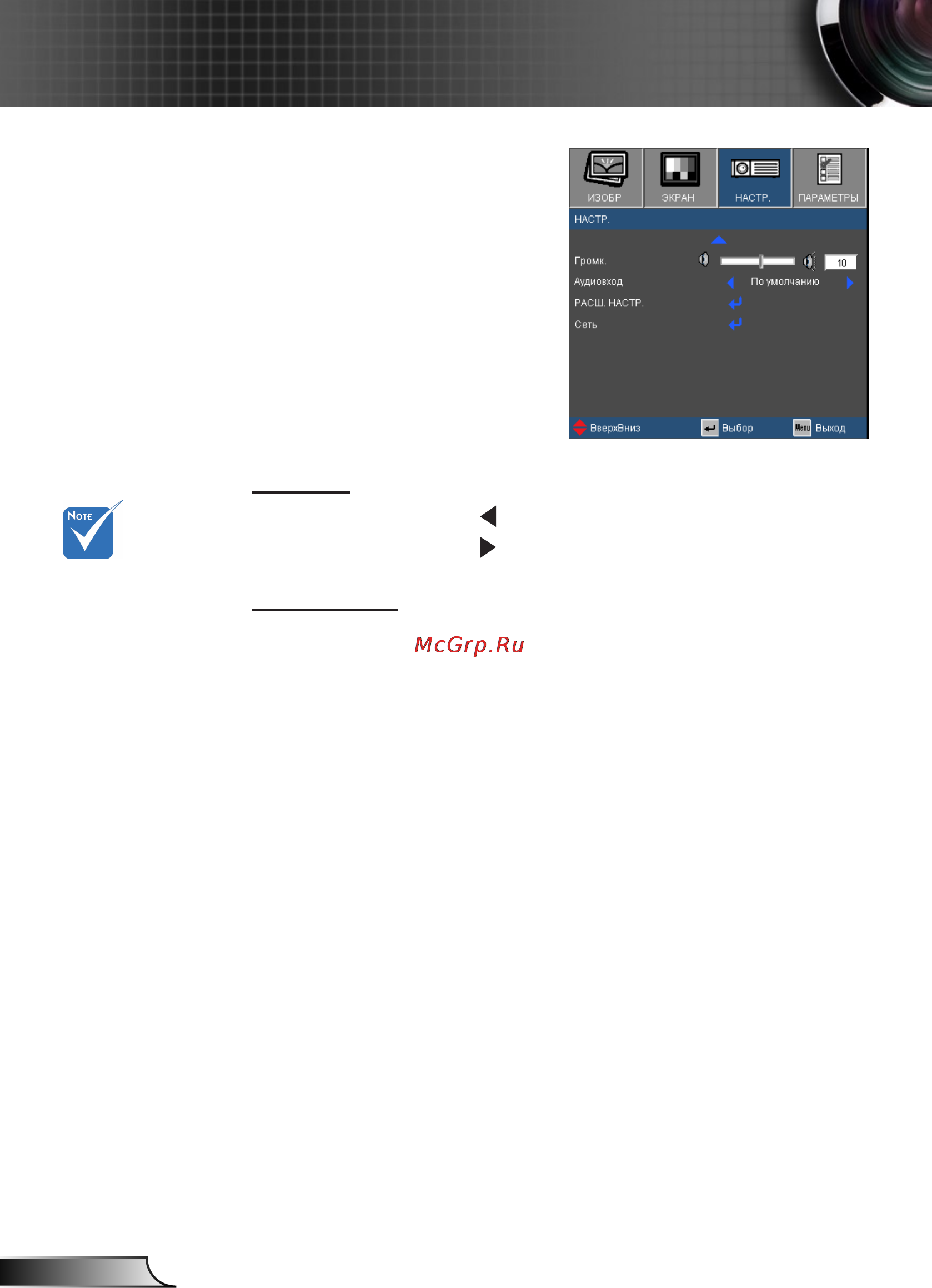

![Optoma EX685UTis [40/90] Аудиовход](/views2/1058024/page40/bg28.png)
40
Русский
Элементы управления пользователя
НАСТР.
Громк.
Нажмите клавишу , чтобы уменьшить громкость.
Нажмите клавишу
, чтобы увеличить громкость.
Аудиовход
Настройки аудио по умолчанию приведены на задней панели
проектора. Используйте этот параметр, чтобы переназначить
аудиовходы (1, 2) текущему источнику изображения. Каждый
из аудиовходов можно назначить нескольким источникам
видеосигнала.
Audio 1: VGA 1 и VGA 2.
Audio 2: S-Video/Video.
MIC: (нет видеоисточника по умолчанию)
Регулировка
громкости
может также
регулировать
громкость
микрофона.
