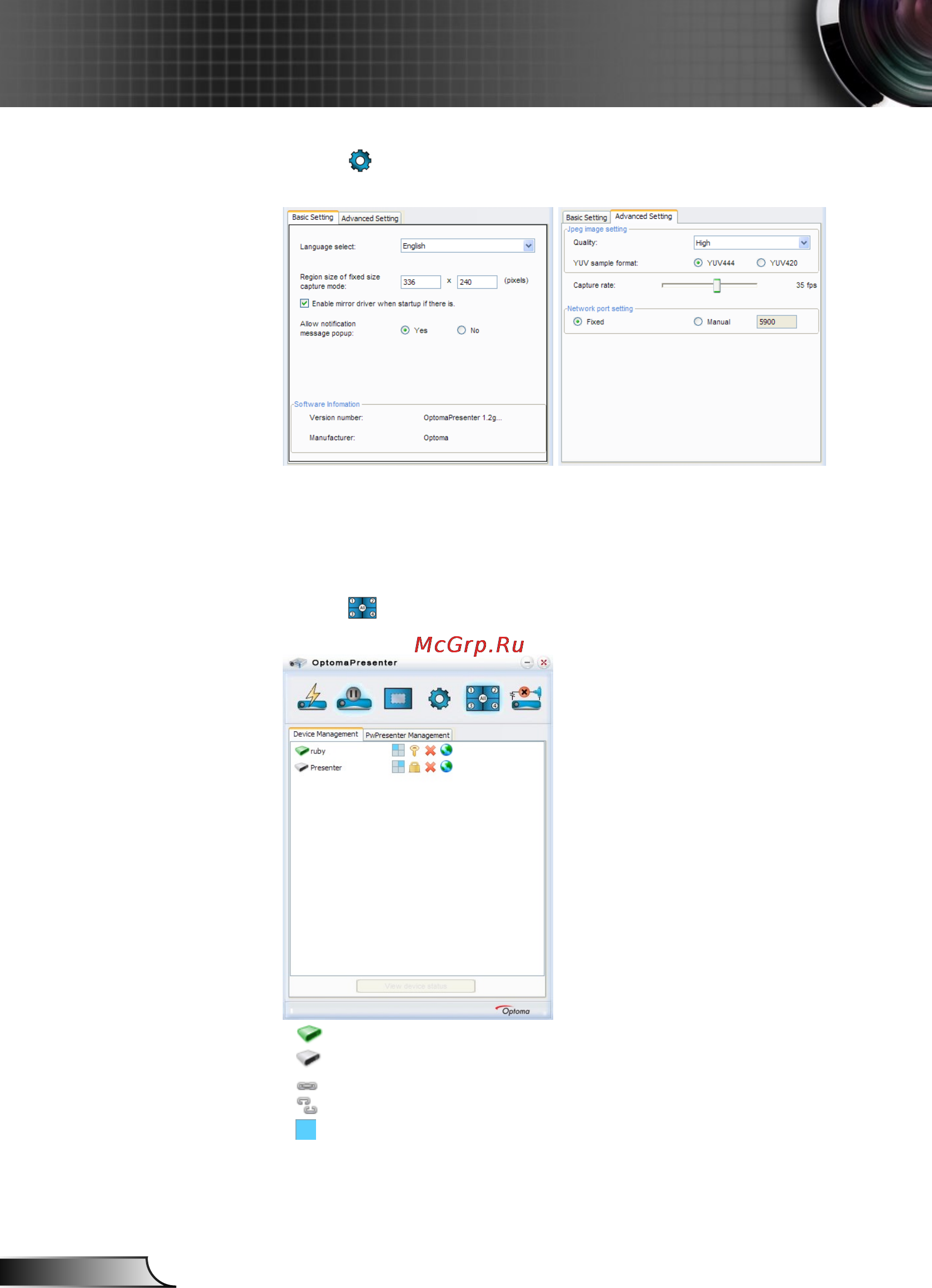

68
Русский
Элементы управления пользователя
Кнопка открывает окно «Настройка» со вкладками
«Основные настройки» и «Дополнительно».
• Основные настройки: Выбор языка, размера зоны съемки и
включение всплывающих сообщений.
• Дополнительно: Выбор сетевого порта, качества снимка
JPEG, формата выборки YUV.
Кнопка
позволяет управлять всеми пользователями и
устройствами, подключенными к данному проектору.
• : Доступ с правами администратора.
• : Доступ с правами обычного пользователя.
• : Состояние «Подключено».
•
: Состояние «Не подключено».
•
: Нажмите для изменения состояния и положения
сетевого изображения на экране в соответствующем
диалоговом окне.
