2 Страница имеет три вкладки:
• «Загрузка» — позволяет загрузить программное
обеспечение для демонстратора Optoma.
• «Crestron» — открывает страницу управления флэш-
интерфейсом.
• «Администратор» — открывает страницу входа в
систему.
3. Введите пароль и нажмите кнопку [Вход]. Откроется
главное меню системы. Для новой системы по умолчанию
используется пароль «admin». Пароль может включать до 8
любых символов, кроме пробела.
4. Кнопка «Выход» возвращает страницу входа в систему.

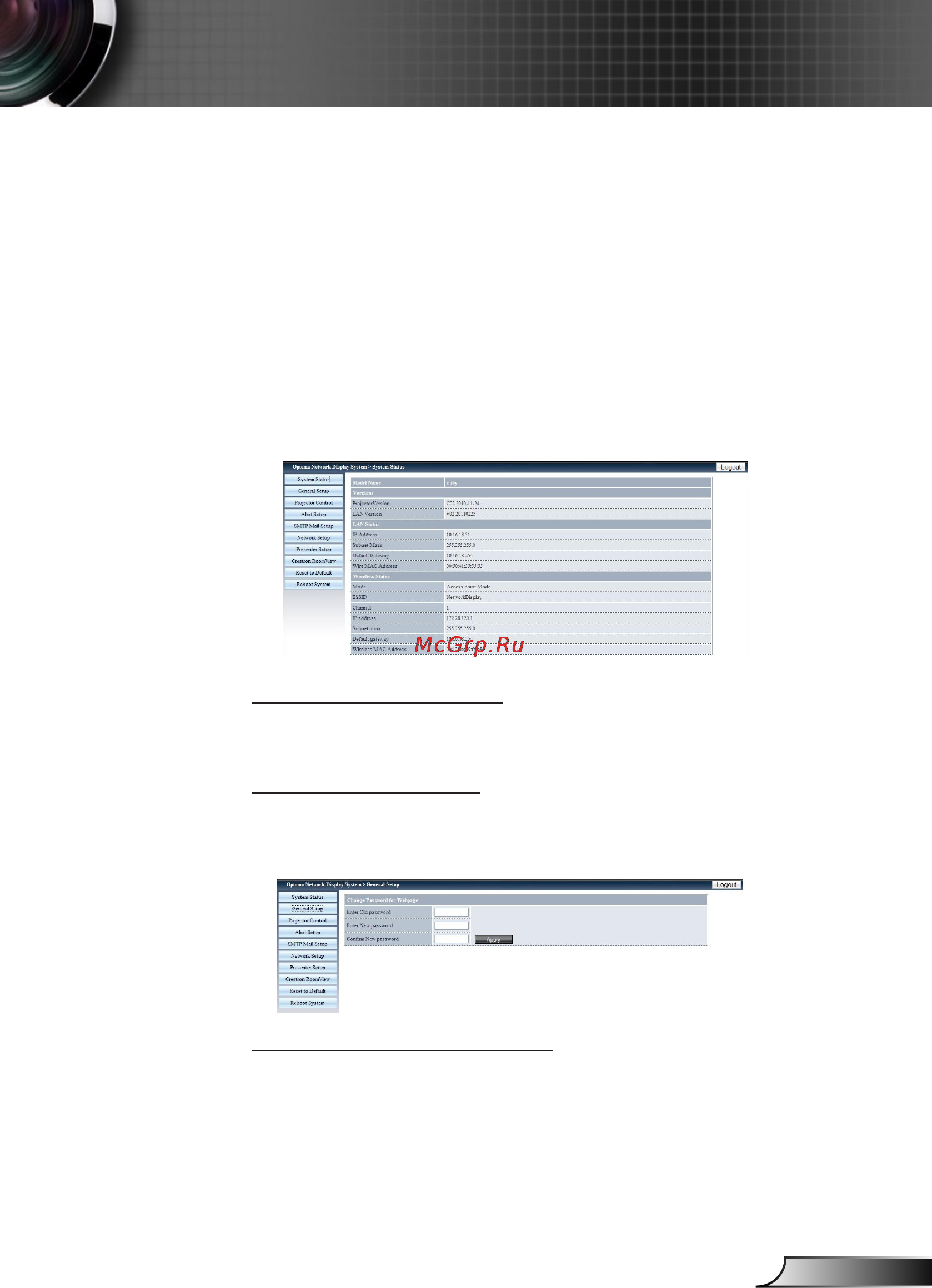

Состояние системы
Эта страница содержит название модели, сведения о версиях
устройств, состоянии локальной сети и радиосети.
Общие настройки
Эта страница позволяет изменить пароль доступа к веб-
странице управления системой. При установке нового пароля
требуется также ввести старый пароль.
Управление проектором
Эта страница содержит все настройки, позволяющие
эффективно управлять проектором. Например: вкл./выкл
питания, источник, яркость... Каждые несколько секунд эта
страница обновляется для отображения текущего состояния
всех параметров.
