77
Русский
Приложения
1
2
3
4
Винты крышки
лампы и лампы не
удастся выкрутить.
Проектор
не включится, если
крышка лампы не
была установлена
на место.
Не прикасайтесь
к стеклянным
частям лампы.
Прикосновения
влажными руками
могут привести
к повреждению
лампы. Используйте
сухую ткань для
чистки модуля
лампы, если к
нему случайно
прикоснулись.

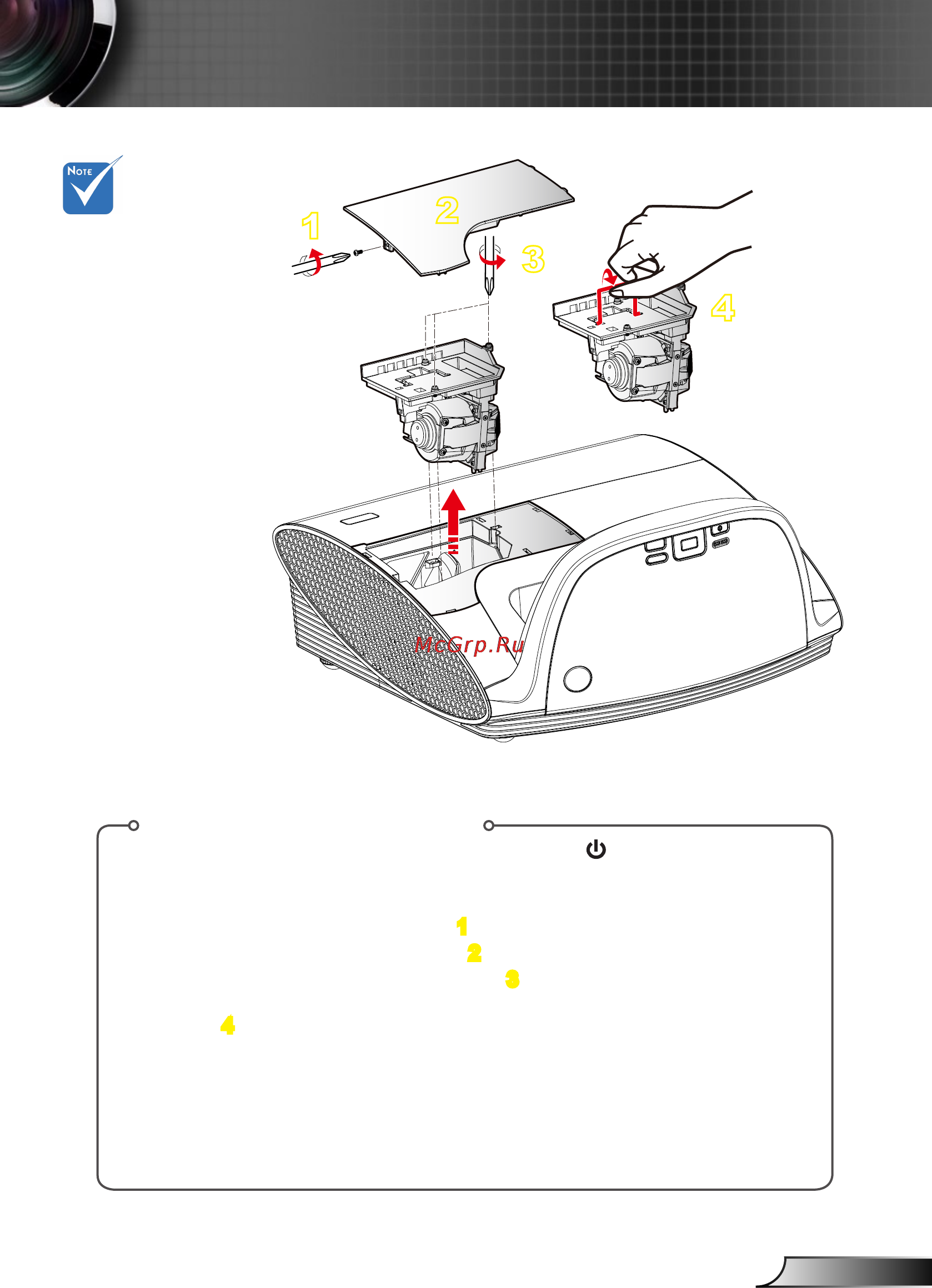

Процедура замены лампы
1. Выключите питание проектора, нажав кнопку « ».
2. Дайте проектору остыть в течение не менее 30 минут.
3. Отсоедините шнур питания.
4. Выкрутите один винт из крышки.
1
5. Приподнимите и снимите крышку.
2
6. Выкрутите три винта на блоке лампы.
3
7. Поднимите ручку лампы, аккуратно и медленно извлеките модуль
лампы.
4
Установка модуля лампы выполняется в обратном порядке.
8. Включите проектор и проведите «Сброс лампы» после замены
модуля лампы.
Сброс лампы: (i) Нажмите «Меню» (ii) Выберите «ПАРАМЕТРЫ» (iii)
Выберите «Параметры лампы» (iv) Выберите «Сброс
лампы» (v) Выберите «Да».
