Optoma EX685UTis [78/90] Чистка и замена пылевого фильтра
![Optoma EX685UTis [78/90] Чистка и замена пылевого фильтра](/views2/1058024/page78/bg4e.png)
78
Русский
Приложения

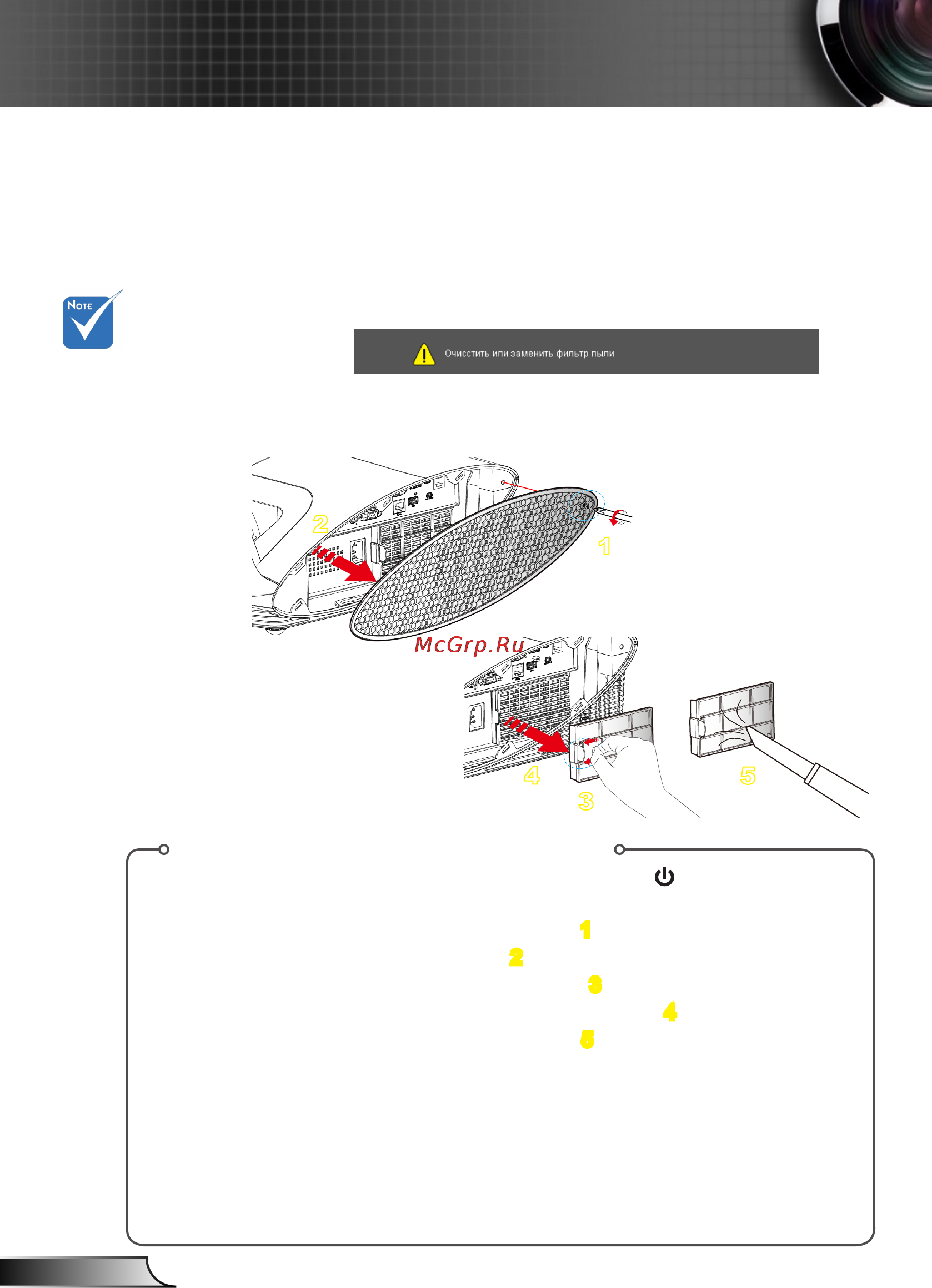

Пылевой фильтр рекомендуется чистить через каждые 300
часов работы, а при использовании проектора в пыльных
условиях — еще чаще.
При появлении этого сообщения следует выполнить
следующую процедуру чистки:
Если скопления
пыли на фильтре
не очищать,
проектор будет
перегреваться,
что приведет
к неполадкам
в работе и
сокращению срока
службы изделия.
1
2
3
4 5
1
2
3
4 5
1. Отключите питание проектора нажатием кнопки « ».
2. Отсоедините шнур питания.
3. Выкрутите один винт из крышки кабелей.
1
4. Приподнимите и снимите крышку.
2
5. Нажмите защелку в направлении стрелки.
3
6. Осторожно и постепенно выньте пылевой фильтр.
4
7. Очистите или замените пылевой фильтр.
5
Для установки пылевого фильтра выполните процедуру в обратном порядке.
8. После замены пылевого фильтра, включите проектор и выполните
процедуру сброса счетчика фильтра согласно «Предупреждению о
сбросе фильтра».
Сброс счетчика фильтра: (i) Нажмите кнопку «Menu», (ii) Выберите
«ПАРАМЕТРЫ» (iii) Выберите «Сбросить
фильтр пыли» (iv) Выберите «ДА».
