56
Русский
Элементы управления пользователя
«Ruby» — встроенная программная система,
обеспечивающая высокоэффективное сетевое
проецирование. Пользователь получает возможность
удаленно конфигурировать проектор через сетевой
протокол. Обеспечивается поддержка подключения
ПК к проектору через интерфейс USB, Ethernet или
беспроводную сеть. Система обеспечивает полную
поддержку всех сетевых возможностей. Администратор
получает возможность управлять всеми проекторами в
здании через один компьютер. В экстренных ситуациях
проектор может посылать информационные оповещения
администратору по эл.почте или через страницу
Интернета. Система обеспечивает возможность
прямого считывания нескольких USB -устройств и
воспроизведения хранящихся на них изображений.
Система «Ruby» состоит из трех приложений,
обеспечивающих полную поддержку всех сетевых и USB-
операций.
• Веб-терминал
• Картридер
• Демонстратор Optoma
Приложение «Веб-терминал»
Приложение «Веб-терминал» позволяет дистанционно
конфигурировать проектор через различные сетевые
протоколы. Оно позволяет администратору удобно управлять
всеми проекторами в здании через один компьютер.

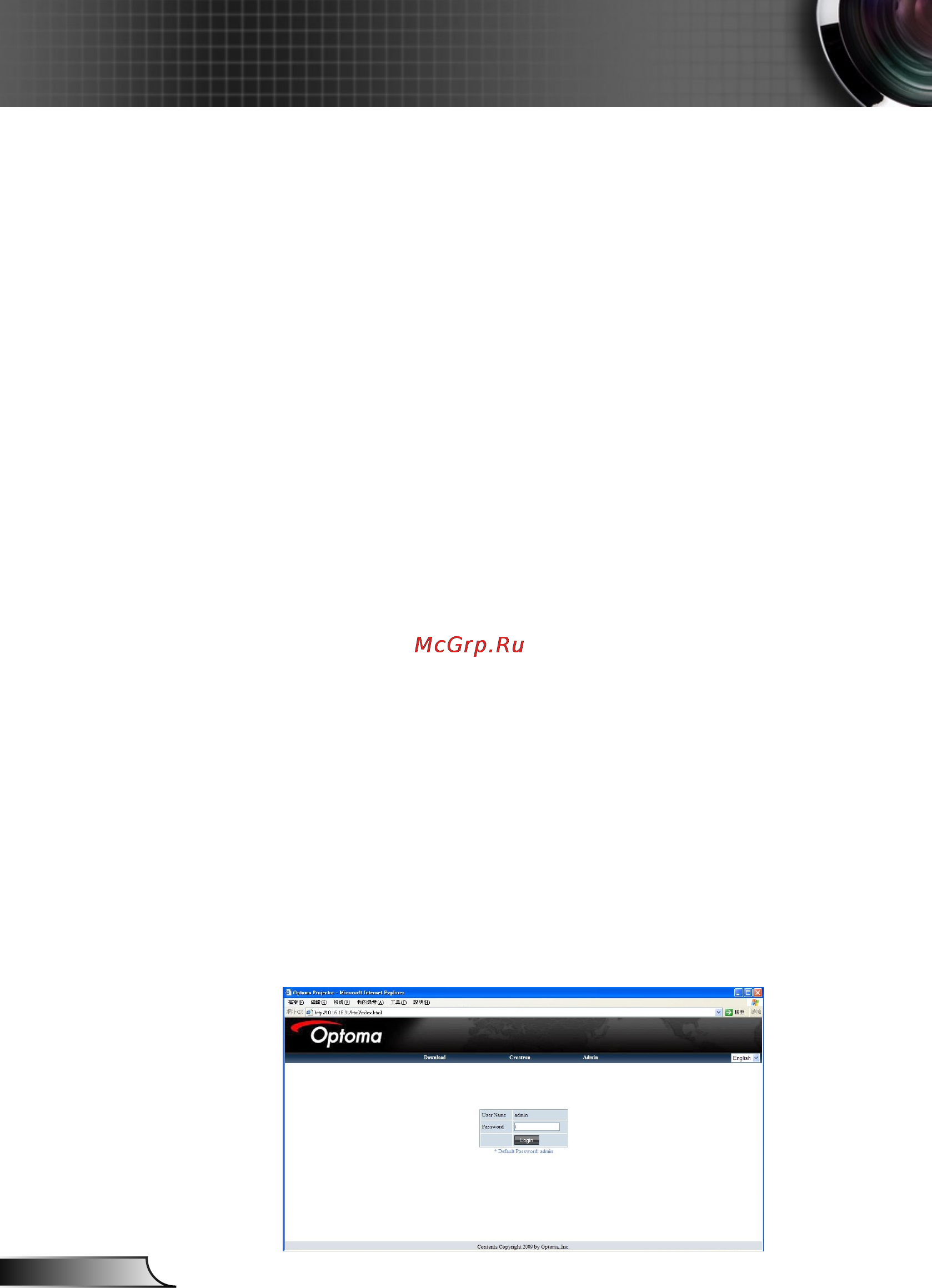

1. Откройте веб-браузер и в строке адреса введите IP-адрес
проектора в виде: http://«IP-адрес». Откроется страница входа
в систему.
Обзор системы «Ruby»
