Элементы управления пользователя

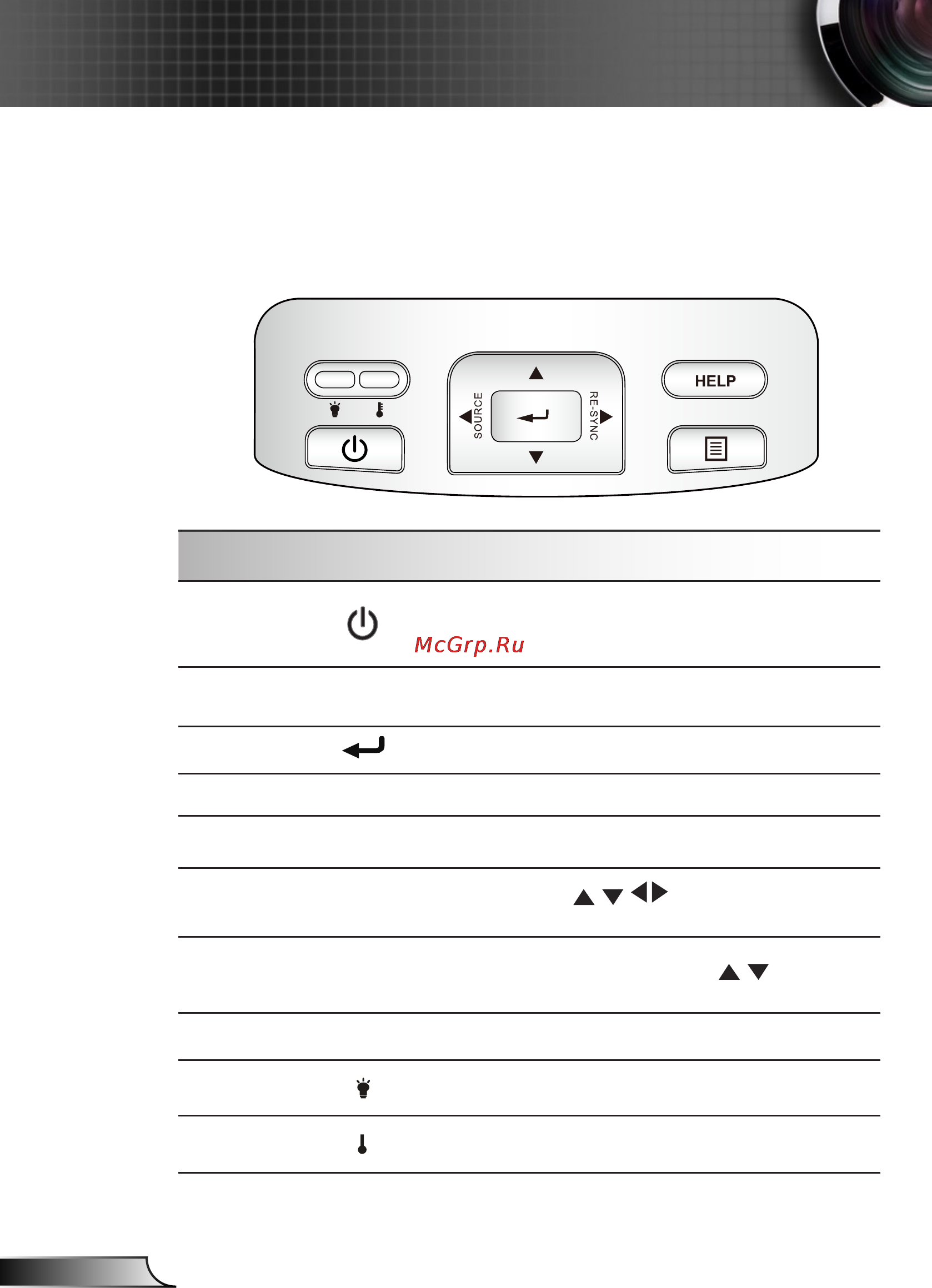

Использование панели управления
Кнопка и
индикатор
«Питание/
Ждущий режим»
См. раздел «Включение и выключение проектора» на стр.
15-16.
Показывает состояние проектора.
Повторная синхронизация
Используется для автоматической синхронизации проектора с
источником входного сигнала.
Ввод
Подтвердите ваш выбор позиции.
ИСТОЧНИК Нажмите «Источник», чтобы выбрать входной сигнал.
Меню
Нажмите «Меню» для вывода экранного меню. Для выхода из
экранного меню нажмите «Меню» еще раз.
Четыре кнопки выбора
Используйте клавиши
, чтобы выбрать требуемые
элементы или внести изменения.
Трапецеидальное
искажение
Чтобы устранить искажения изображения, вызванного
наклоном проектора, нажимайте клавиши
. (±40
градусов)
СПРАВКА Меню справки (см. стр. 23).
Светодиод
лампы
Показывает состояние лампы проектора.
Светодиод
температуры
Показывает состояние нагрева проектора.
Панель управления
Панель управления и пульт
управления
