86
Русский
Приложения
Объектив
Единица
измерения: мм

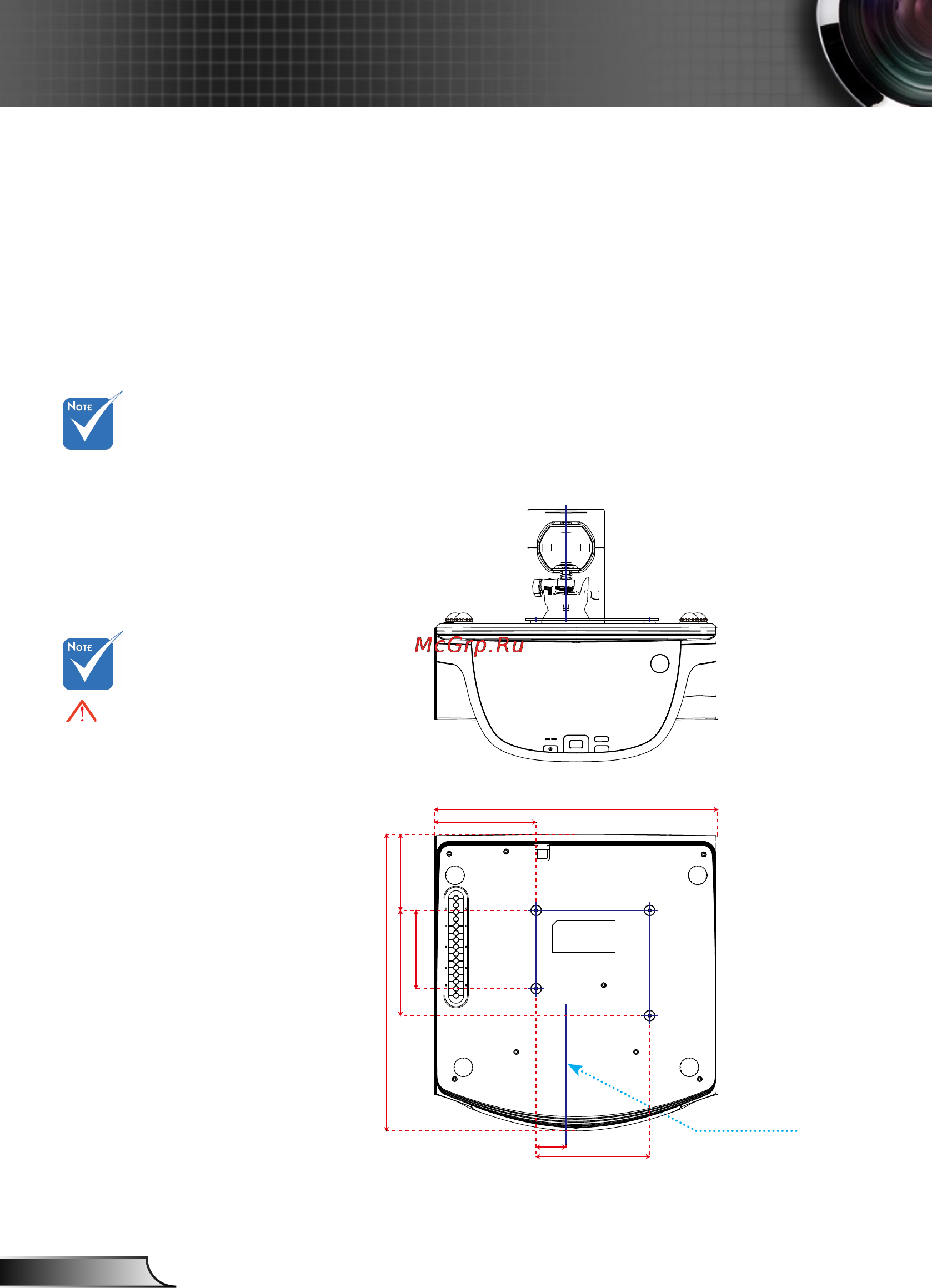

426.2
407
163
146
112.5
151.3
43
109.4
Обратите
внимание:
повреждение,
вызванное
неправильной
установкой,
приводит к
аннулированию
гарантии.
Потолочный монтаж
1. Используйте потолочное крепление компании
Optoma, чтобы избежать повреждений проектора.
2. Если используется крепление стороннего
производителя, убедитесь, что винты для крепления
проектора отвечают следующим требованиям:
Тип винта: M4*4
Максимальная длина шурупа: 11 мм
Минимальная длина шурупа: 8 мм
Предупреждение
1. В случае
приобретения
потолочного
крепления стороннего
производителя,
убедитесь в том,
что выбраны винты
правильного размера.
Размер винтов
может меняться
в зависимости от
толщины монтажной
пластины.
2. Оставьте зазор не
менее 10 см между
потолком и нижней
частью проектора.
3. Избегайте установки
проектора около
источников тепла.
