Лампа перегорает или издает щелчки
Когда истекает срок действия лампы, она перегорает и издает
громкий звук, похожий на лопание. В этом случае проектор не
включится, пока модуль лампы не будет заменен. Чтобы заменить
лампу, следуйте указаниям в разделе «Замена лампы» на с. 76-77.

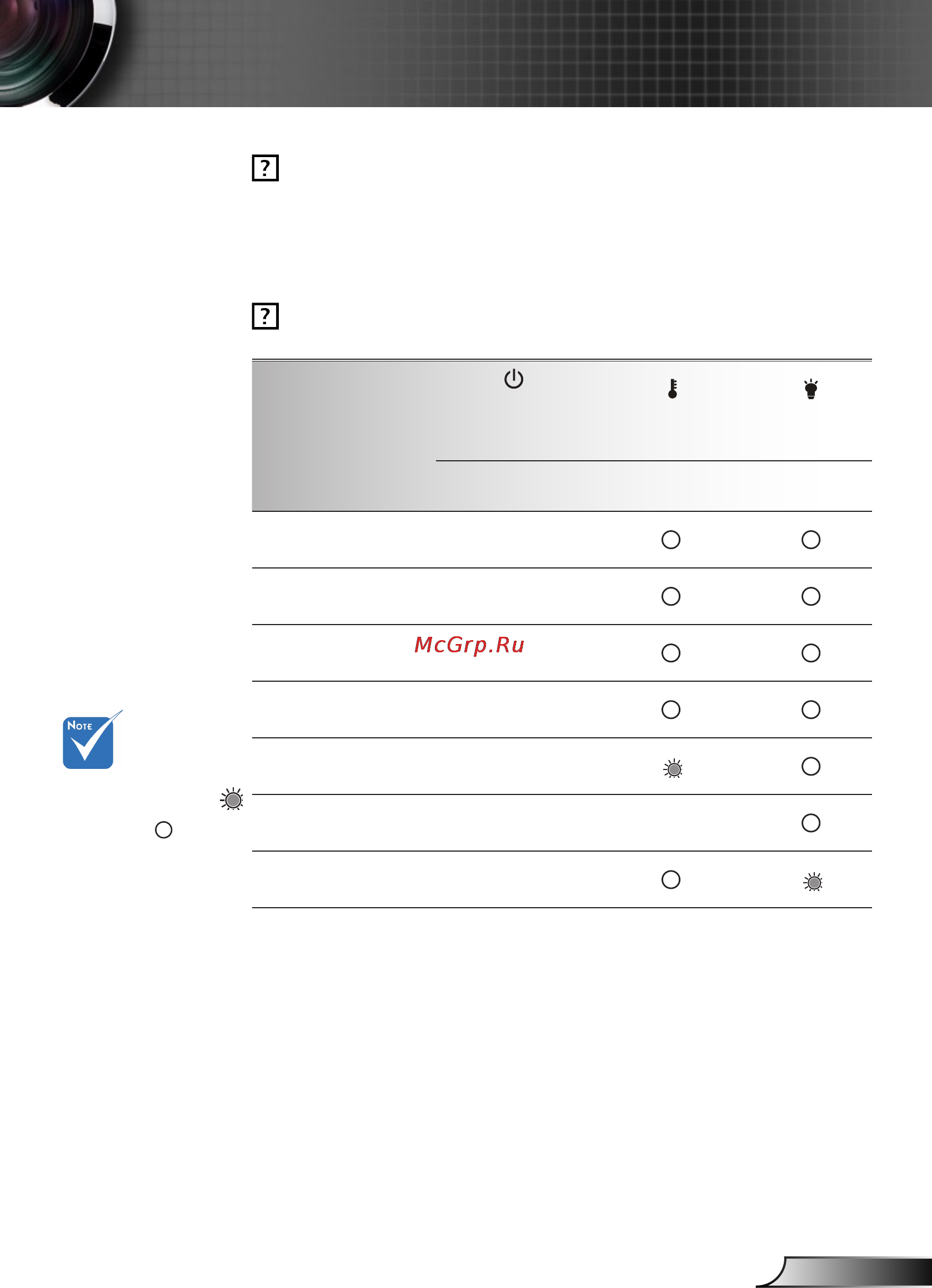

Расшифровка показаний светодиодов
Горит постоянно
Не горит
Сообщение
Индикатор
«ПИТАНИЕ/
ОЖИДАНИЕ»
Индикатор
температуры
Индикатор
лампы
(Зеленый/
Желтый)
(Красный) (Красный)
Состояние ожидания
(Шнур питания)
Желтый
Включение (прогрев)
Мигающий
зеленый
Лампа включена Зеленый
Питание выключено
(охлаждение)
Мигающий
зеленый
Ошибка (перегрев)
Мигающий
желтый
Ошибка
(Сбой вентилятора)
Мигающий
желтый
Мигание
Ошибка
(Сбой лампы)
Мигающий
желтый
＊ При отображении экранного меню индикатор ПИТАНИЕ/ОЖИДАНИЕ горит, а
когда экранное меню исчезает, индикатор гаснет.
