E6581619
J-8
10

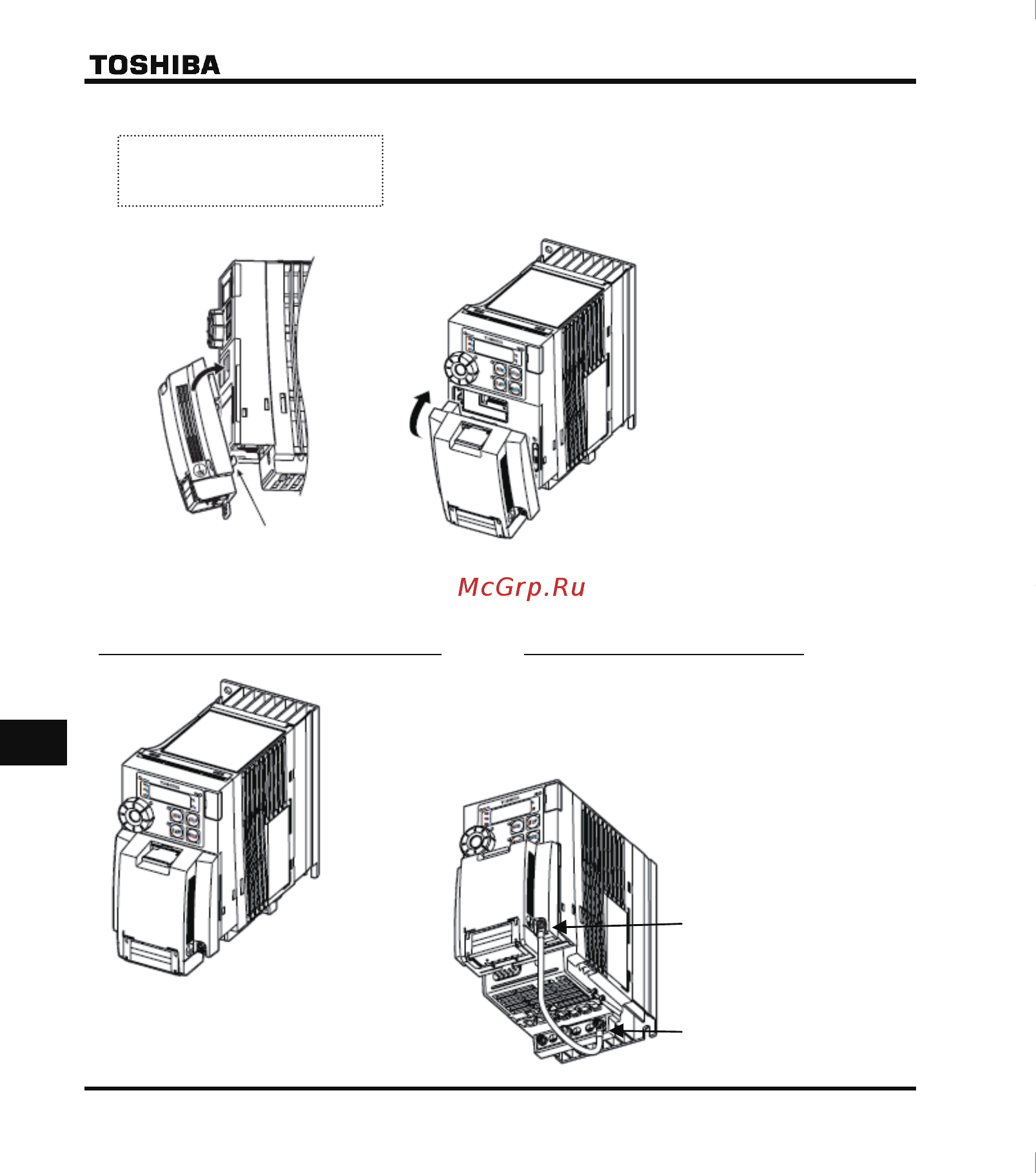

Дополнительное устройство установлено
Прокладка заземляющего кабеля
⑤Введите в зацепление захват на адаптере
дополнительного устройства с нижней
частью передней панели и закрепите
адаптер на инверторе.
Захват
Вид сбоку
После установки адаптера
дополнительного устройства глубина
инвертора увеличивается на 25,5 мм.
Проложите заземляющий кабель к клемме
заземления инвертора.
* Подготовьте заземляющий кабель.
Рекомендуемое сечение кабеля: 2,0 мм
2
Клемма заземления адаптера
дополнительного устройства
Рекомендуемый клеммный наконечник
: R2-3.5(2-M3)
Рекомендуемый момент затяжки
: 0,5 Н·м
E6581619
J-8
10
Дополнительное устройство установлено
Прокладка заземляющего кабеля
⑤Введите в зацепление захват на адаптере
дополнительного устройства с нижней
частью передней панели и закрепите
адаптер на инверторе.
Захват
Вид сбоку
После установки адаптера
дополнительного устройства глубина
инвертора увеличивается на 25,5 мм.
Проложите заземляющий кабель к клемме
заземления инвертора.
* Подготовьте заземляющий кабель.
Рекомендуемое сечение кабеля: 2,0 мм
2
Клемма заземления адаптера
дополнительного устройства
Рекомендуемый клеммный наконечник
: R2-3.5(2-M3)
Рекомендуемый момент затяжки
: 0,5 Н·м
Клемма заземления
