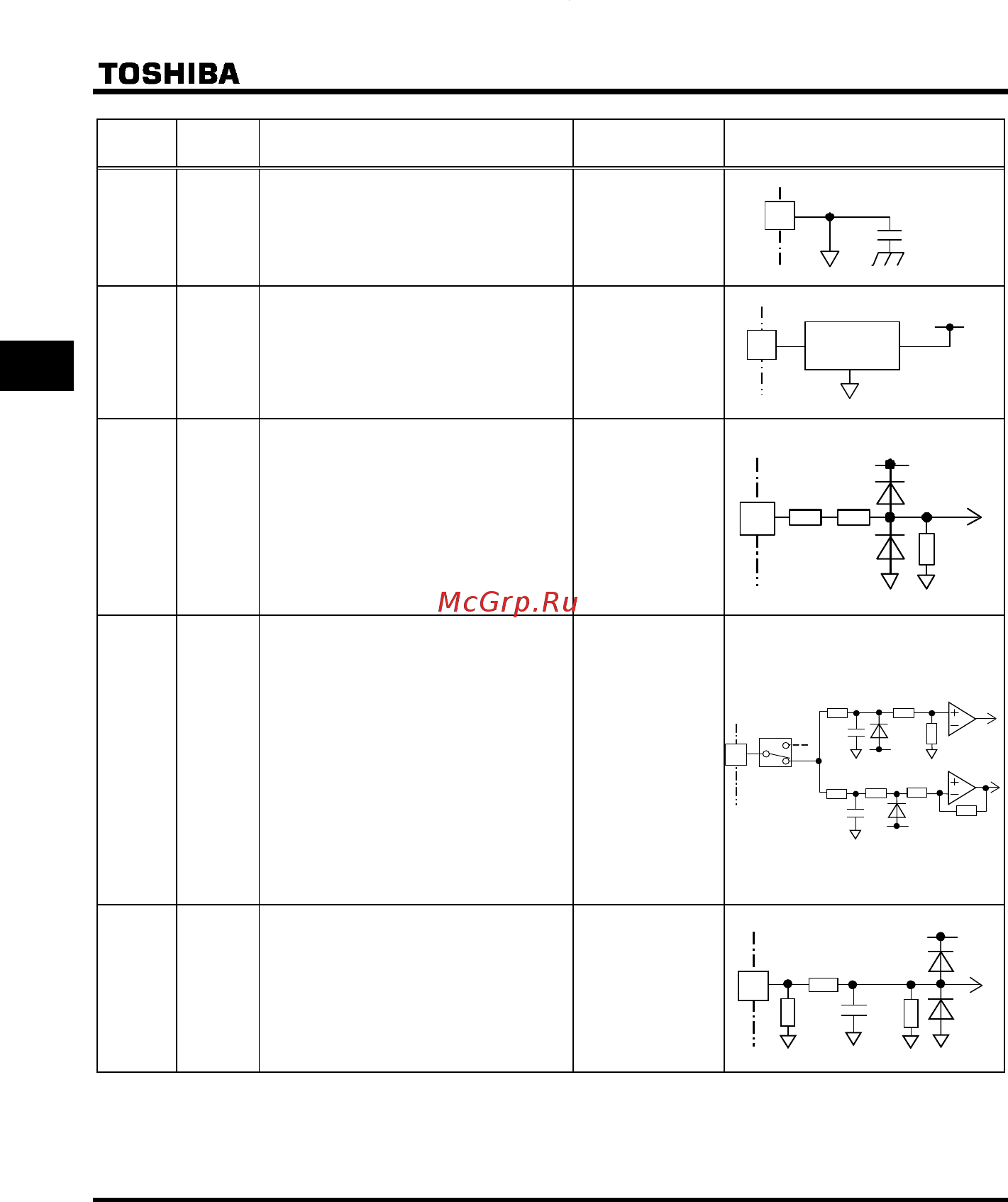

E6581619
B-8
2
Обозна-
чение
клеммы
Вход/
Выход
Функция
Электрические
характеристики
Внутренние цепи инвертора
CC
Общий
для
входа/вы-
хода
Эквипотенциальная клемма цепи управления
(3 клеммы)
CC
PP Выход Аналоговый выход электропитания
10 В постоянного
тока (допустимый ток
нагрузки: 10 мА
постоянного тока)
+24V
Регулятор
напряжения
PP
V I A
Приме-
чание 1
Вход
Многофункциональный программируемый
аналоговый вход.
Установка по умолчанию: 0–10 В постоянного
тока (разрешение 1/1000) и вход частоты 0–60
Гц (0–50 Гц).
При помощи изменения установки параметра
f109 данная клемма может также
использоваться в качестве клеммы
многофункционального программируемого
логического входа.
10 В постоянного тока
(внутреннее полное
сопротивление: 30 кОм)
+5V
15k
15k
VIA
1k
V I B
Приме-
чание 1
Вход
Многофункциональный программируемый
аналоговый вход.
Установка по умолчанию: 0–10 В постоянного
тока (разрешение 1/1000) и вход частоты 0–60
Гц (0–50 Гц).
Функция может быть изменена на вход -
10...+10 В при помощи установки параметра
=1.
При помощи изменения установки параметра
f109 данная клемма может также
использоваться в качестве клеммы
многофункционального программируемого
логического входа.
10 В постоянного тока
(внутреннее полное
сопротивление:
30 кОм)
33k
30k
SW2
VIB
VIB
–5V
3k
33k
30k
–5V
3k
30k
V I C Вход
Многофункциональный программируемый
аналоговый вход.
Вход 4–20 мА (0–20 мА).
4–20 мА
(внутреннее полное
сопротивление: 250
Ом)
3k
VIC
250
+5V
100k
