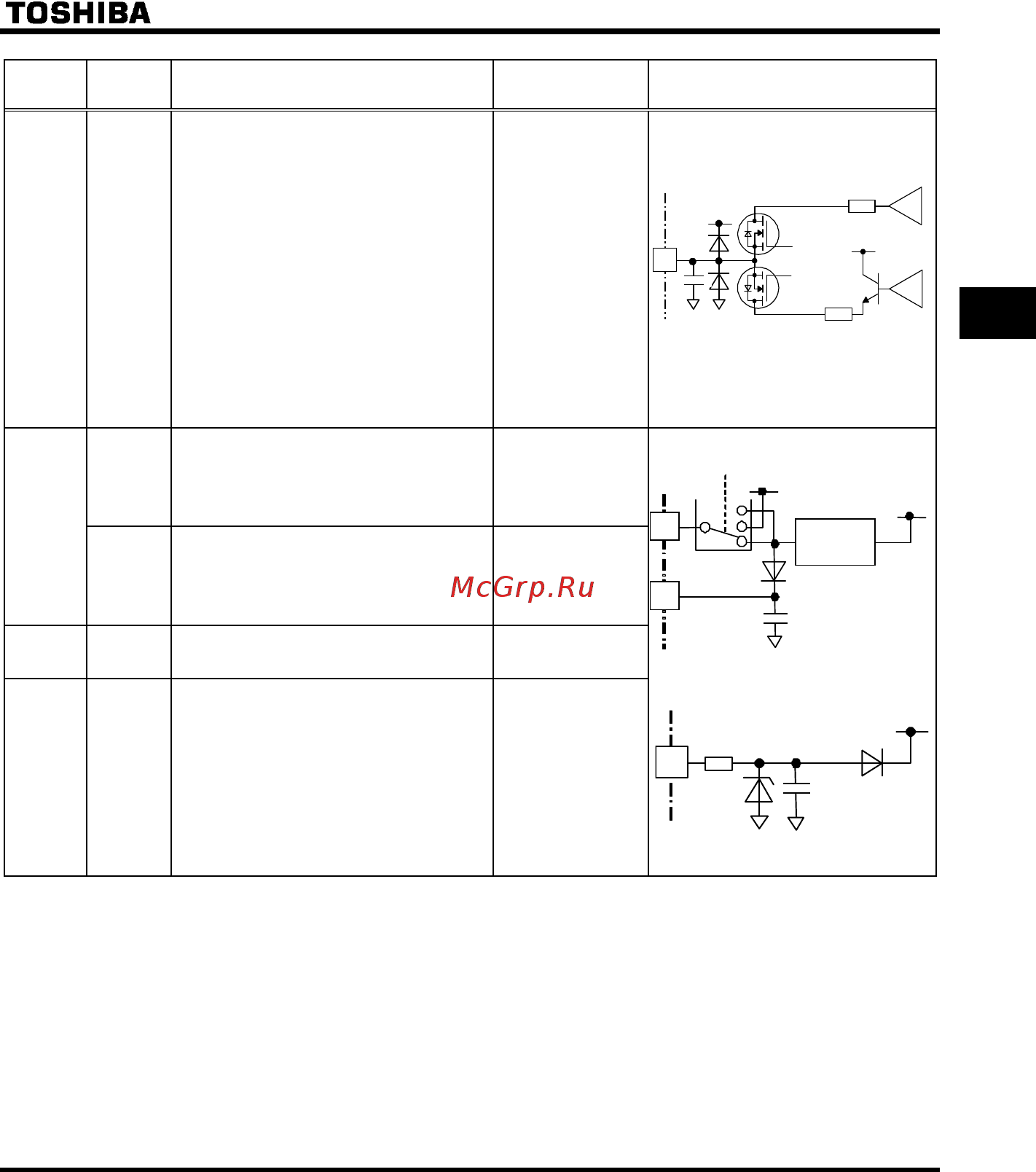

E6581619
B-9
2
Обозначе
ние
клеммы
Вход/
Выход
Функция
Электрические
характеристики
Внутренние цепи инвертора
FM Выход
Многофункциональный программируемый
аналоговый выход. Установка по умолчанию:
выходная частота.
При помощи установки параметра
функция может быть изменена на амперметр,
напряжение 0–10 В постоянного тока или 0–20
мА (4–20 мА) постоянного тока по выходу
Макс. резолюция: 1/1000.
Амперметр с полной
шкалой на 1 мА
постоянного тока или
QS60T
(опционально)
Амперметр
постоянного тока на
0–20 мА (4–20 мА)
Допустимое
сопротивление
нагрузки: 600 Ом или
менее
Вольтметр на 0–10 В
постоянного тока
Допустимое
сопротивление
нагрузки:
1 кОм или более
P24
Выход Выходная мощность 24 В постоянного тока
24 В постоянного
тока–100 мА
Примечание 2
+24V
+SU
1
Вход
Данная клемма может использоваться в
качестве общей клеммы при использовании
внешнего электропитания путем установки
SW1 в положение PLC.
–
+24 Выход Выходная мощность 24 В постоянного тока
24 В постоянного
тока–100 мА
Примечание 2
+SU Вход
Входная клемма постоянного тока для работы
цепи управления. Подключите резервное
устройство электропитания цепи управления
(опциональное или источник электропитания
24 В постоянного тока) между +SU и CC.
Напряжение: 24 В
постоянного
тока±10 %
Ток: 1 А или более
+24V
Огранич.
тока
+
24
P24
4
EXT
SW1
+24V
68
121
Ток
+
–
Напр.
+
–
FM
+24V
