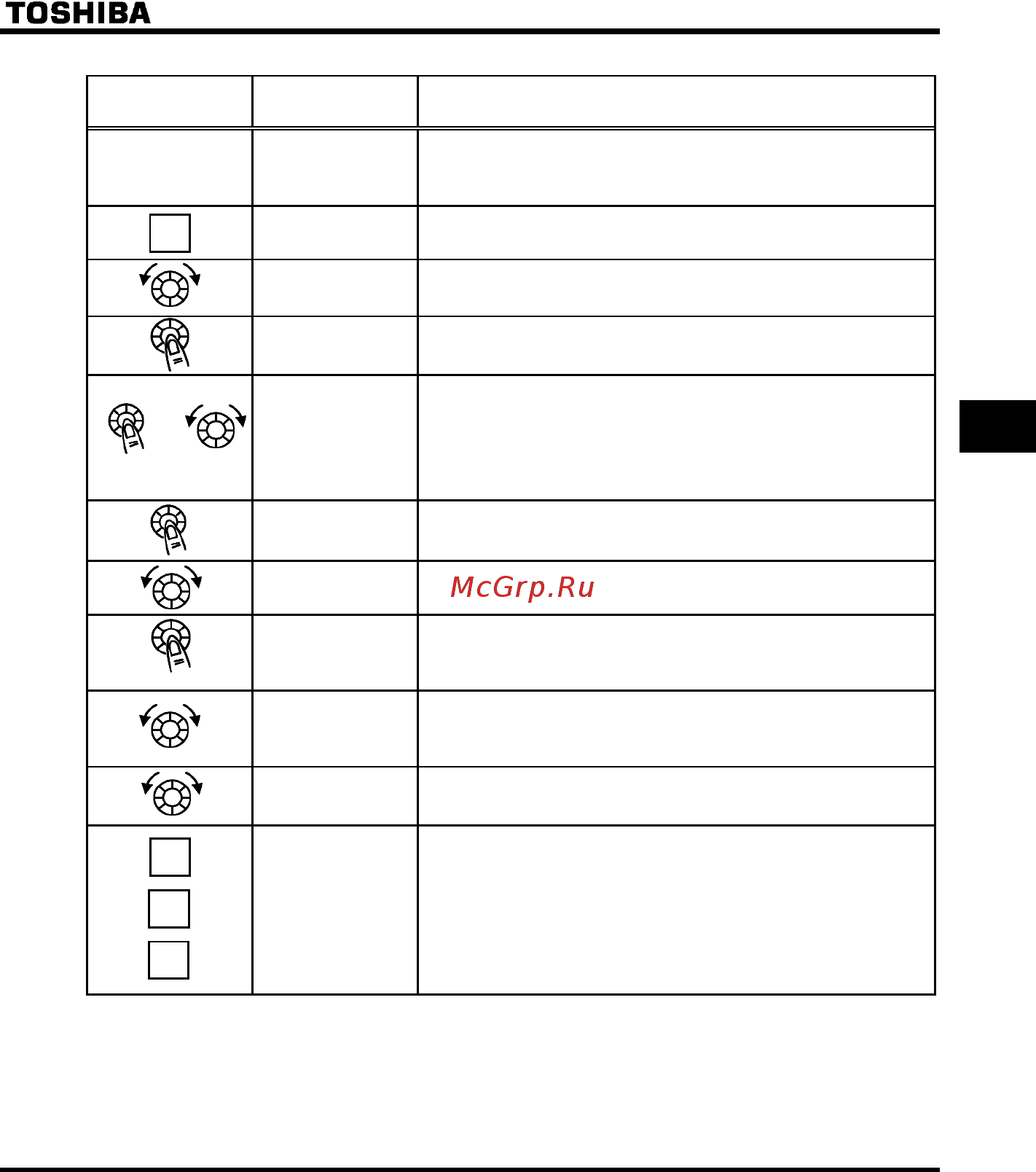

Способы поиска и перепрограммирования параметров
Действие с панелью
управления
Светодиодный дисплей
Действие
Отображение выходной частоты (работа остановлена).
(в случае выбора стандартного отображения =
[выходная частота])
Отображение функции истории () для первого основного параметра.
Поверните установочный диск и выберите .
Нажмите на центральную часть установочного диска для входа в режим
поиска изменений пользовательского параметра.
или
Поиск и отображение параметров, значения которых отличаются от установок
по умолчанию. Изменение параметров производится путем нажатия на
центральную часть установочного диска или путем его поворота вправо (при
помощи поворота установочного диска влево производится поиск параметра в
обратном направлении).
Нажмите на центральную область установочного диска для отображения
установленных значений.
Поверните установочный диск для изменения установленных значений.
⇔
Нажмите на центральную область установочного диска для установки
значений. Название параметра и установленное значение отображаются
попеременно и запоминаются.
()
Выполните аналогичные действия и поверните установочный диск для
отображения параметров, которые необходимо найти или значения которых
необходимо изменить, и проверьте или измените установки параметров.
Повторное отображение означает окончание поиска.
Отображаемый
параметр
↓
↓
↓
Для отмены поиска нажмите кнопку MODE. Нажмите кнопку один раз во время
выполнения поиска для возврата к отображению режима установки параметра.
Ее нажатие во время поиска возвращает к отображению .
После этого можно нажать кнопку MODE для возврата к режиму отображения
состояния или стандартному режиму отображения (отображению выходной
частоты).
MODE
MODE
MODE
MODE
