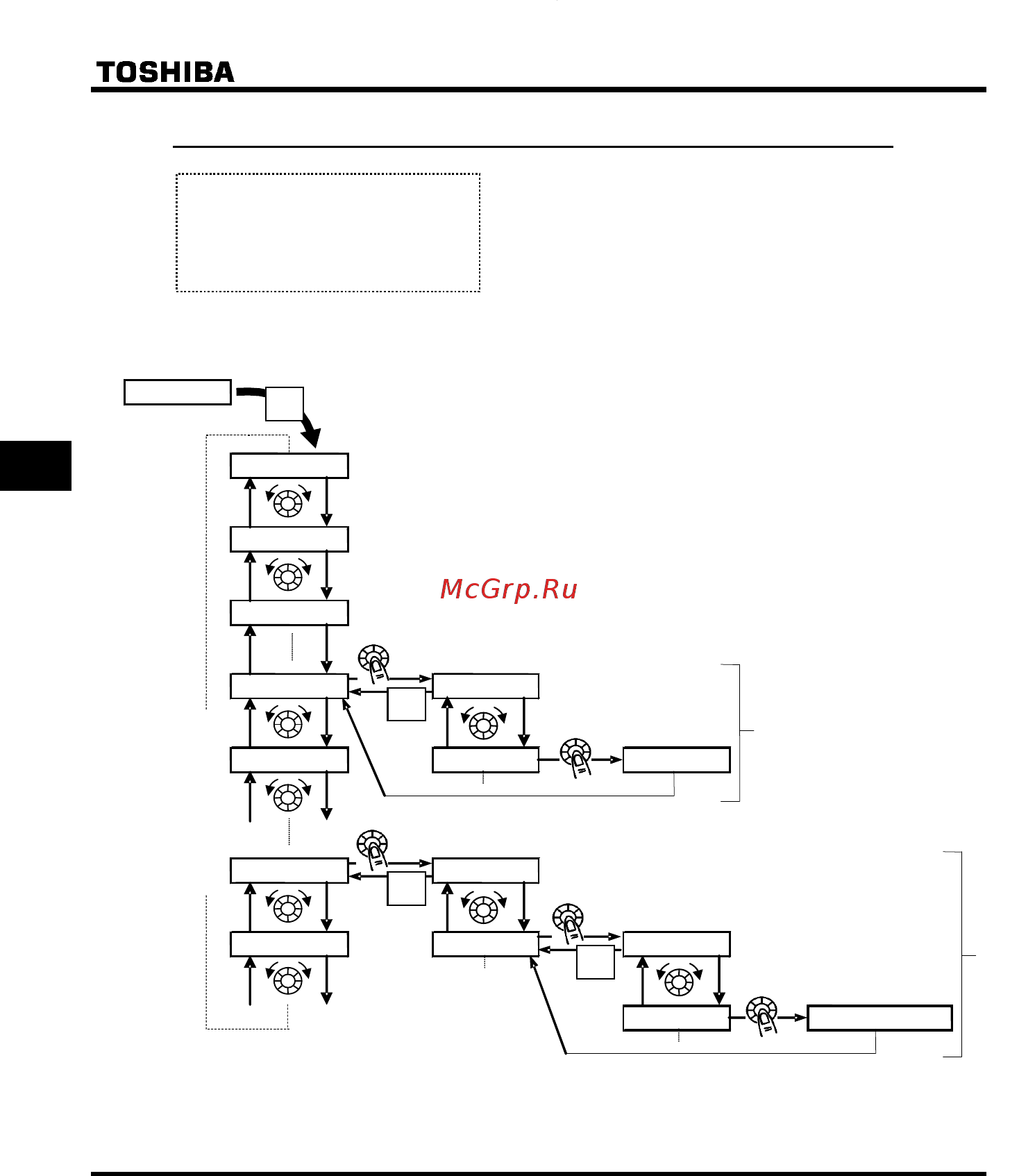

4.2.2 Установка параметров в стандартном режиме
Инвертор переходит в этот режим путем нажатия на кнопку MODE при выбранном стандартном режиме установки.
Способы установки основных параметров
(1) Выбор изменяемого параметра (поверните установочный диск).
(2) Считывание запрограммированной установки параметра (нажмите на
центральную область установочного диска).
(3) Изменение значения параметра (поверните установочный диск).
✩ Для переключения в упрощенный режим установки нажмите кнопку EASY в стандартном режиме отображения. Отображается
easy, после чего происходит переключение режимов.
Если во время работы вы в чем-то
сомневаетесь, вы можете вернуться в
стандартный режим отображения путем
нескольких нажатий на кнопку MODE.
(4) Нажмите данную кнопку для сохранения изменения
(нажмите на центральную область установочного диска).
⇔
⇔
y
*
MODE
MODE
MODE
MODE
* Название и значение параметра
отображаются попеременно
(1)
(3)
(2)
(4)
*
(5)
(7)
(6)
(8)
(9)
(10)
Установка основных параметров
Установка дополнительных параметров
(3)
Стандартные параметры
Стандартный режим отображения
