E6581619
B-10
2
Обозна-
чение
клеммы
Вход/
Выход
Функция
Электрические
характеристики

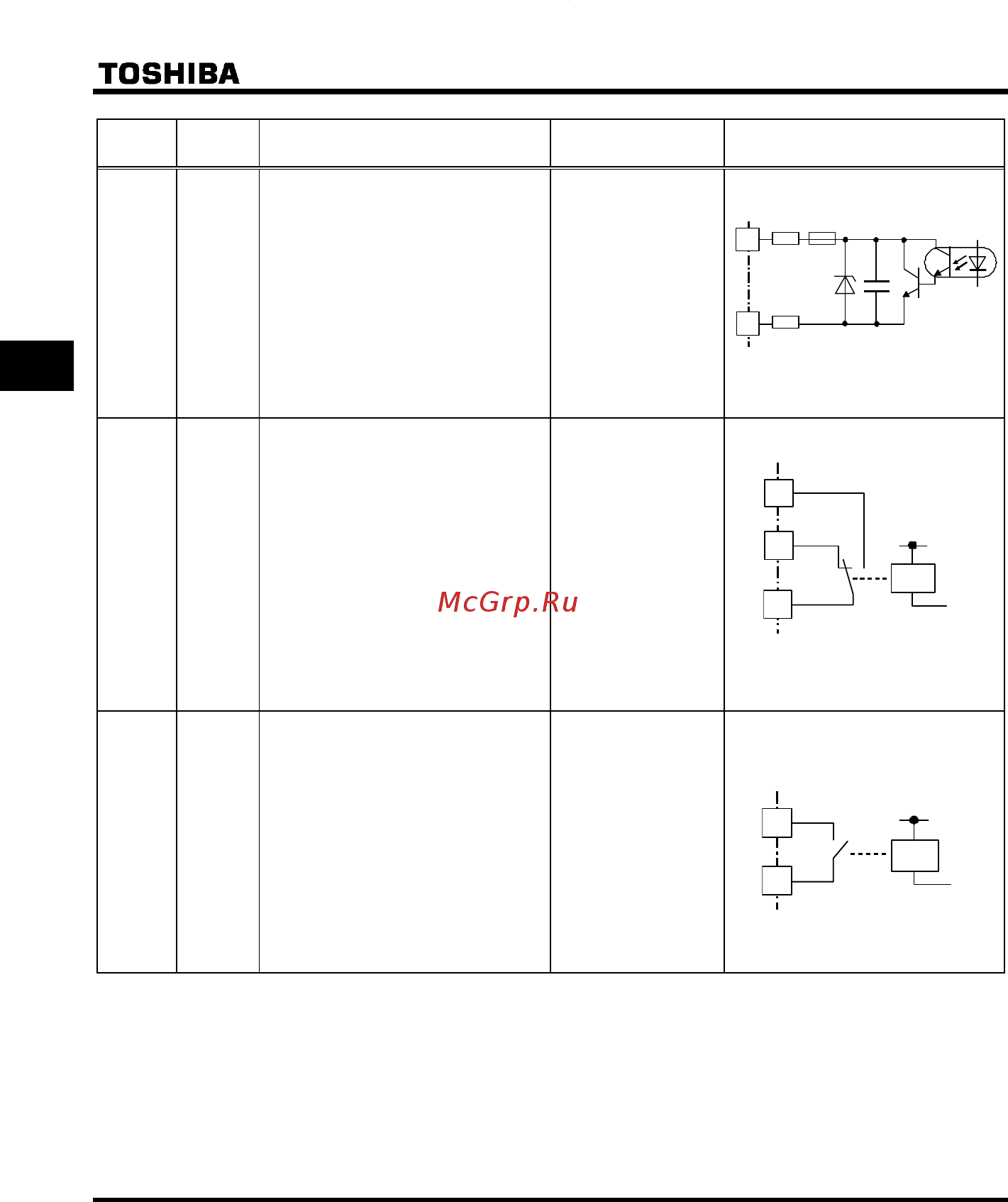

Внутренние цепи инвертора
OUT
NO
Выход
Многофункциональный программируемый
выход с открытым коллектором.
Установка по умолчанию обнаруживает и
выдает сигнал достижения скорости.
Многофункциональные выходные клеммы,
для которых могут быть назначены две
различные функции.
Клемма NO является эквипотенциальной
клеммой. Она изолирована от клеммы CC.
При помощи изменения установки
параметра f669 данные клеммы могут
также использоваться в качестве
многофункциональных программируемых
клемм выхода импульсной
последовательности.
Выход с открытым
коллектором
24 В постоянного тока,
100 мА
Для вывода импульсной
последовательности
проходящий ток должен
составлять 10 мА или
более.
Диапазон импульсной
последовательности:
10–2000 имп./с
FLA
FLB
FLC
Приме-
чание 3
Выход
Многофункциональный программируемый
релейный управляющий контакт.
Обнаруживает срабатывание функции
защиты инвертора (установка по
умолчанию).
При срабатывании функции защиты
инвертора контакты FLA-FLC замыкаются,
а контакты FLB-FLC – размыкаются.
Макс. коммутирующая
способность
250 В переменного тока,
2 А
30 В постоянного тока, 2 А
(cosφ=1):
при активной нагрузке
250 В переменного тока,
1 А
(cosφ=0,4)
30 В постоянного тока, 1 А
(L/R=7 мс)
Мин. допустимая нагрузка
5 В постоянного тока,
100 мА
24 В постоянного тока,
5 мА
RY
RC
Приме-
чание 3
Выход
Многофункциональный программируемый
релейный управляющий контакт.
Установка по умолчанию обнаруживает и
выдает сигнал выходных частот низкой
скорости.
Многофункциональные выходные клеммы,
для которых могут быть назначены две
различные функции.
Макс. коммутирующая
способность
250 В переменного тока,
2 А
(cosφ=1):
при активной нагрузке
30 В постоянного тока, 1 А
250 В переменного тока,
1 А
(cosφ=0,4)
Мин. допустимая нагрузка
5 В постоянного тока,
100 мА
24 В постоянного тока,
5 мА
Примечание 1. При использовании клеммы VIA в качестве клеммы логического входа обязательно подключите резистор между клеммами P24 и
VIA в случае стоковой логики или между клеммами VIA и CC в случае истоковой логики (рекомендуемое сопротивление: 4,7 кОм, 1/2 Вт).
Для клеммы VIB это не требуется.
Примечание 2. 100 мА является суммой P24 и +24.
Примечание 3. Колебание (моментальное включение/выключение контакта) генерируется внешними факторами вибрации, удара и т. п. В
частности, производите установку фильтра на 10 мс или более либо таймера для измерений при непосредственном подключении его к
клемме входного блока программируемого контроллера. По возможности при подключении программируемого контроллера старайтесь
задействовать клемму OUT.
4.7
NO
PTC
OUT
4.7
+24V
FLB
FLA
FLC
+24V
RY
RC
