E6581619
D-5
4

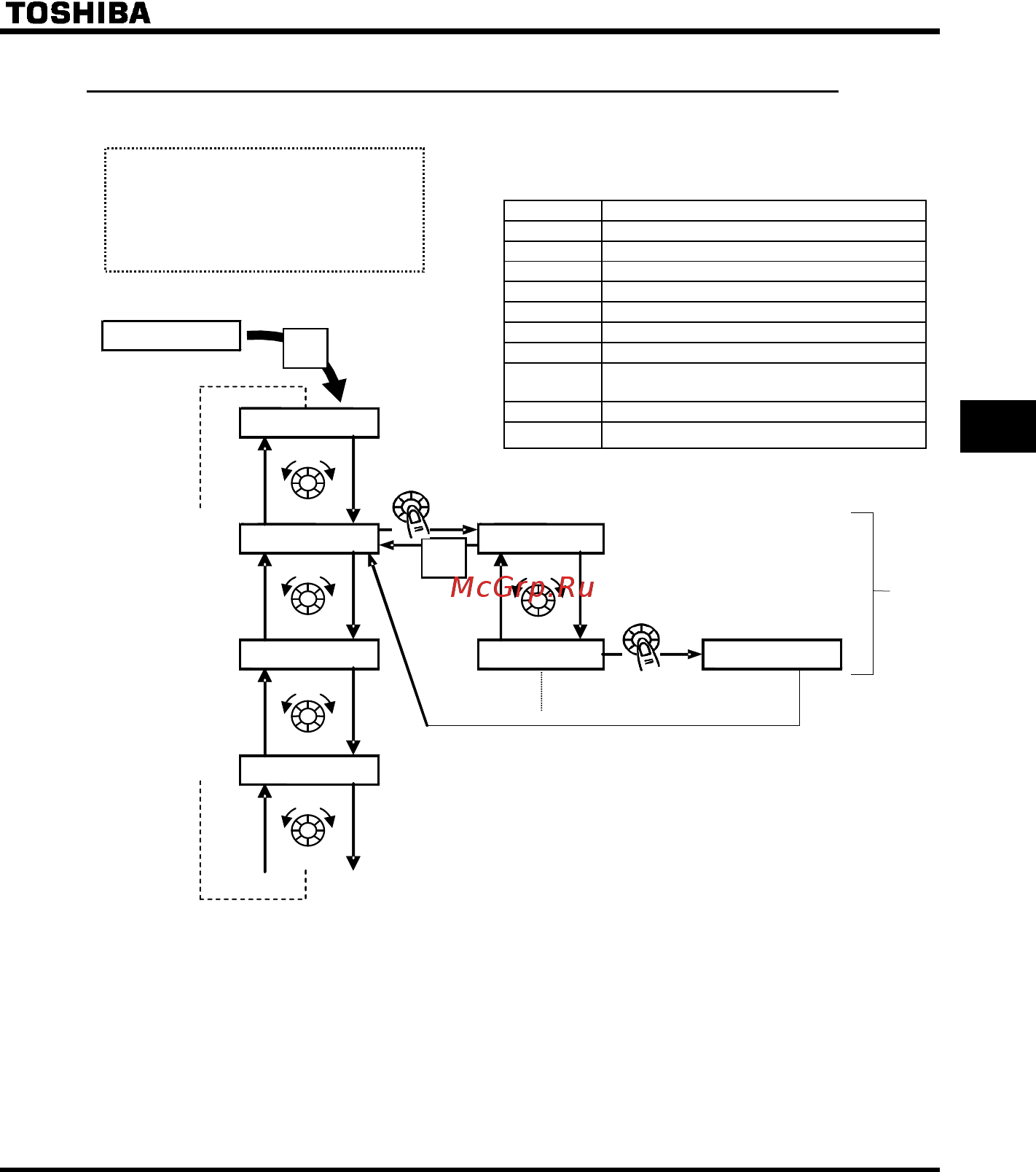

4.2.1 Установка параметров в упрощенном режиме
Инвертор переходит в этот режим путем нажатия на кнопку MODE при выбранном упрощенном режиме установки.
Установка параметров в упрощенном режиме
(1) Выбор изменяемого параметра (поверните установочный диск).
(2) Считывание запрограммированной установки параметра (нажмите на центральную область установочного диска).
(3) Изменение значения параметра (поверните установочный диск).
(4) Нажмите данную кнопку для сохранения изменения (нажмите на центральную область установочного диска).
✩ Для переключения в стандартный режим установки нажмите кнопку EASY в стандартном режиме отображения. Отображается
, после чего происходит переключение режимов.
Если во время работы вы в чем-то
сомневаетесь, вы можете вернуться в
стандартный режим отображения путем
нескольких нажатий на кнопку MODE.
⇔
y
(1)
(3)
(2)
(4)
* Название и значение параметра отображаются попеременно
*
MODE
MODE
Установка основных параметров
Упрощенный режим установки (зарегистрированные по умолчанию
параметры)
Название
Функция
Выбор режима управления
Выбор режима установки частоты 1
Время ускорения 1
Время замедления 1
Верхний предел частоты
Нижний предел частоты
Уровень 1 защиты двигателя от перегрузки
Регулирование измерительного прибора
связи
Выбор единицы измерения тока/напряжения
Выбор режима кнопки EASY
Зарегистрированные
параметры
(макс. 32 параметра)
Содержание
