E6581619
N-3
■ Подлежащие проверке объекты
1. Проверьте надежность затягивания всех винтовых клемм. При обнаружении разболтанных винтов затяните их при
помощи отвертки.
2. Проверьте, все ли обжимные наконечники зафиксированы надлежащим образом. Проведите визуальный осмотр на
предмет следов их перегрева.
3. Осмотрите все провода и кабели на предмет повреждений.
4. При помощи пылесоса удалите загрязнения и пыль, уделяя особое внимание вентиляционным каналам и печатным
платам. Они всегда должны содержаться в чистоте с целью предотвращения несчастного случая, вызванного грязью
или пылью.
5. У инвертора, который не включался в течение длительного времени, могут ухудшиться характеристики
электролитического конденсатора большой емкости.
В случае длительного простоя инвертора раз в два года включайте его как минимум на 5 часов для восстановления
характеристик электролитического конденсатора большой емкости. Также проверяйте работоспособность инвертора.
Рекомендуется не подключать инвертор непосредственно к электросети общего пользования, а постепенно
увеличивать напряжение питания при помощи трансформатора и т. д.

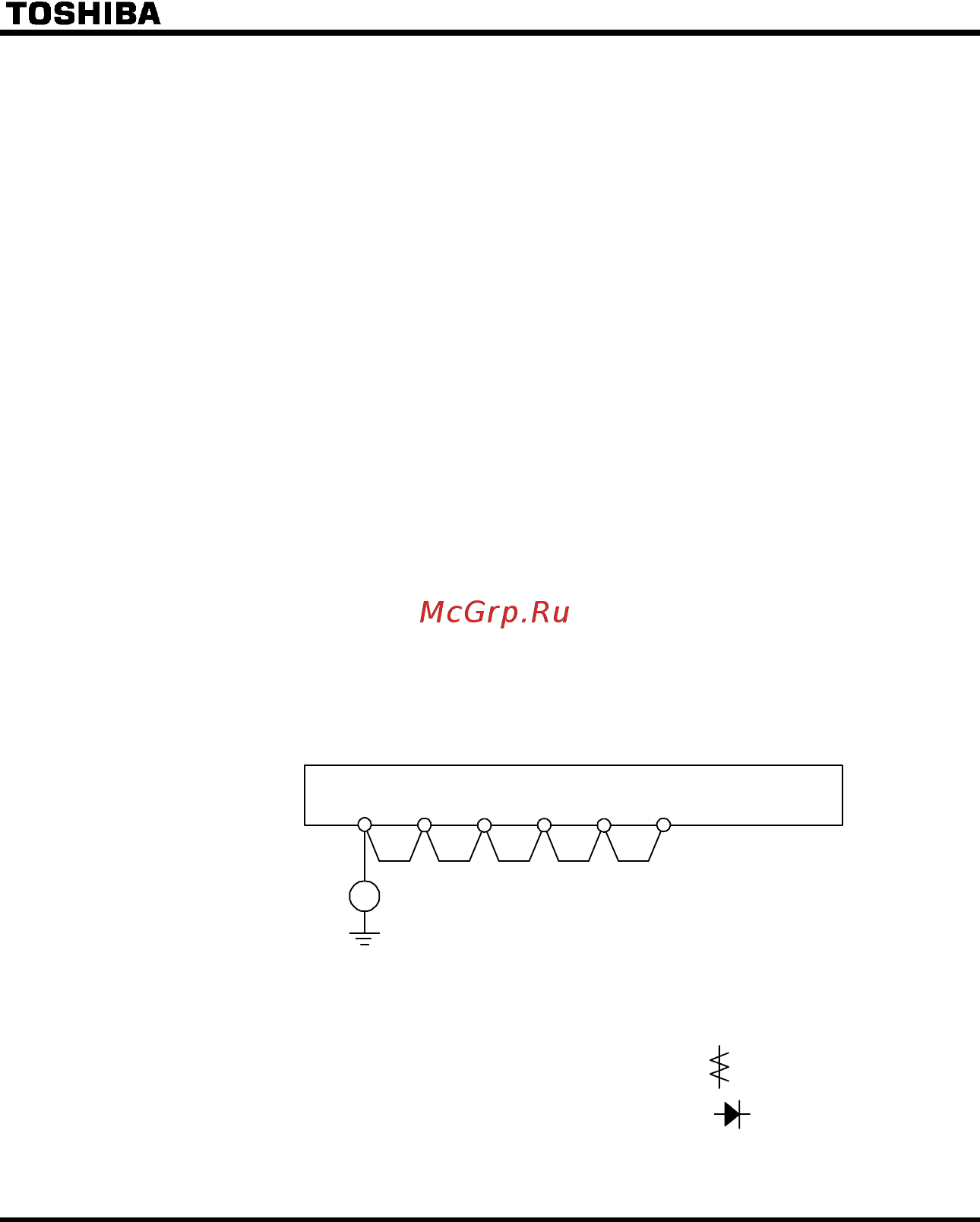

6. При необходимости проведите проверку сопротивления изоляции клеммника главной цепи с применением
измерителя сопротивления изоляции, рассчитанного на напряжение 500 В. Никогда не проводите проверку
сопротивления изоляции на управляющих клеммах (за исключением расположенных на печатной плате). При
проверке показателей сопротивления изоляции двигателя заранее отключите его от инвертора путем отключения
кабелей от выходных клемм инвертора U/T1, V/T2 и W/T3. При проведении проверки сопротивления изоляции на
периферийных цепях (не цепях двигателя) отключите от инвертора все кабели, чтобы во время испытания на
инвертор не подавалось никакое напряжение.
Стандартное значение: несколько МОм или больше (встроенный шумоподавляющий фильтр является причиной
обнаружения низкого сопротивления изоляции).
Примечание: перед проведением проверки сопротивления изоляции всегда отключайте все кабели от клеммника главной
цепи и проверяйте инвертор отдельно от другого оборудования.
М
е
гаом
-
метр на
500 В
R/L 1
S/L 2
T/L 3
U/T 1
V/T 2
W/T 3
7. Ни в коем случае не проводите испытание инвертора на диэлектрическую прочность, так как это может привести к
повреждению его компонентов.
8. Проверка напряжения и температуры
Рекомендуемый вольтметр: входная сторона: электромагнитный вольтметр ( )
выходная сторона: выпрямительный вольтметр ( )
Для обнаружения дефекта весьма полезным представляется замер и запись температуры окружающей среды до,
после и во время работы.
