E6581619
A-13

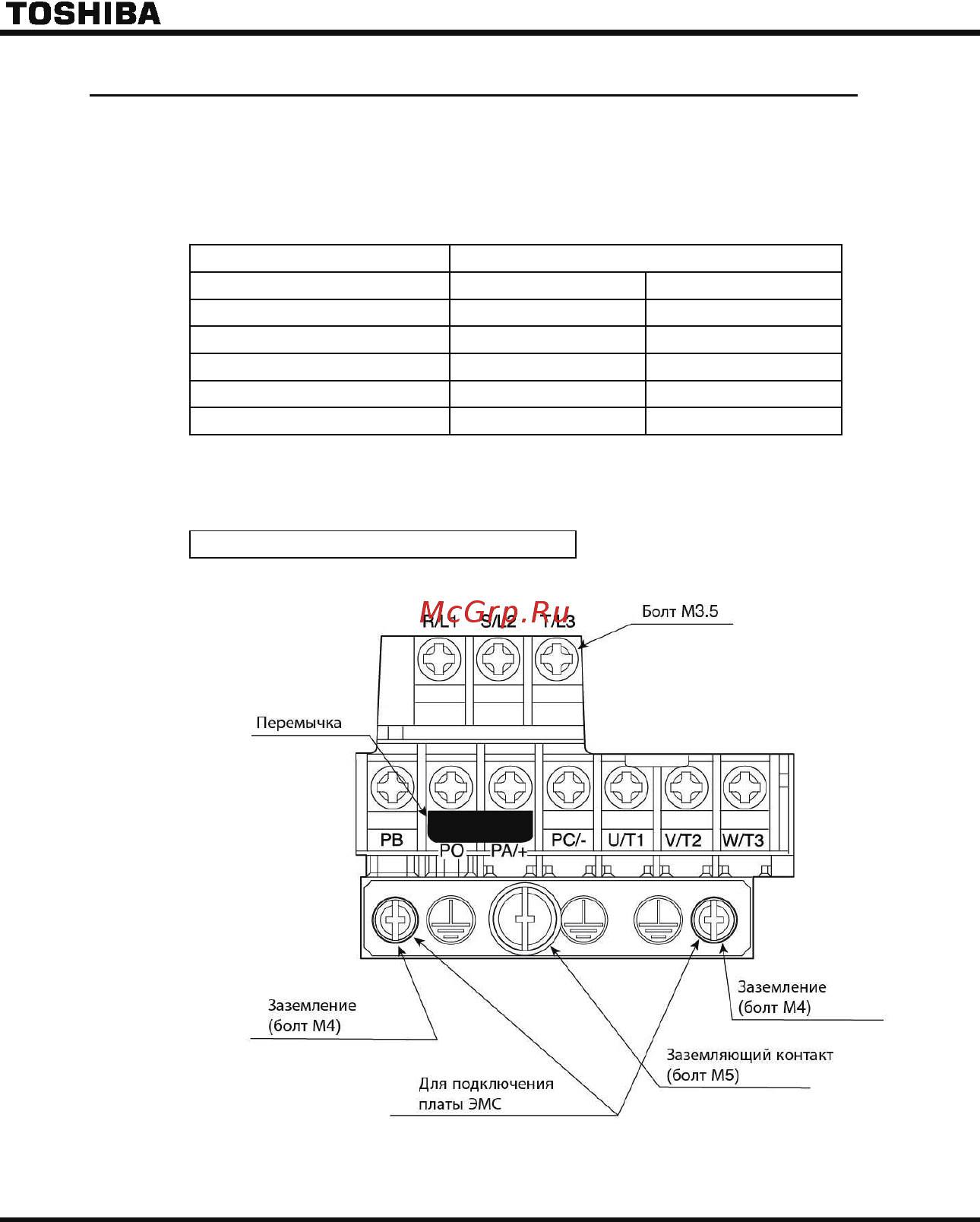

1.3.3 Клеммники цепи питания и цепи управления
1) Клеммник цепи питания
В случае использования вилочного наконечника над еньте на него изолирующую трубку или используйте
изолированный вилочный наконечник
.
Используйте крестообразную или плоск ую отвертку для откручивания или закручивания винтов
.
Размер винта Момент затяжки
Винт
M3,5 1,0
Н·м
8,9
фунт·дюйм
Винт
M4 1,4
Н·м
12,4
фунт·дюйм
Винт
M5 2,4
Н·м
20,8
фунт·дюйм
Винт
M6 4,5
Н·м
40,0
фунт·дюйм
Винт
M4 (
клемма заземления
) 1,4
Н·м
12,4
фунт·дюйм
Винт
M5 (
клемма заземления
) 2,8
Н·м
24,8
фунт·дюйм
См
.
раздел
2.3.1
по поводу функций клемм
VFS15-2004PM-W...2007PM-W
Примечание
1)
Для подсоединения клемм
PB, PBe, PA/+
и
PC/-
обогните зажимы на крышке клеммника
.
Примечание
2)
Соблюдайте осторожность и вставьте все провода в корпус клеммника
.
PO
