E6581619
L-7
12

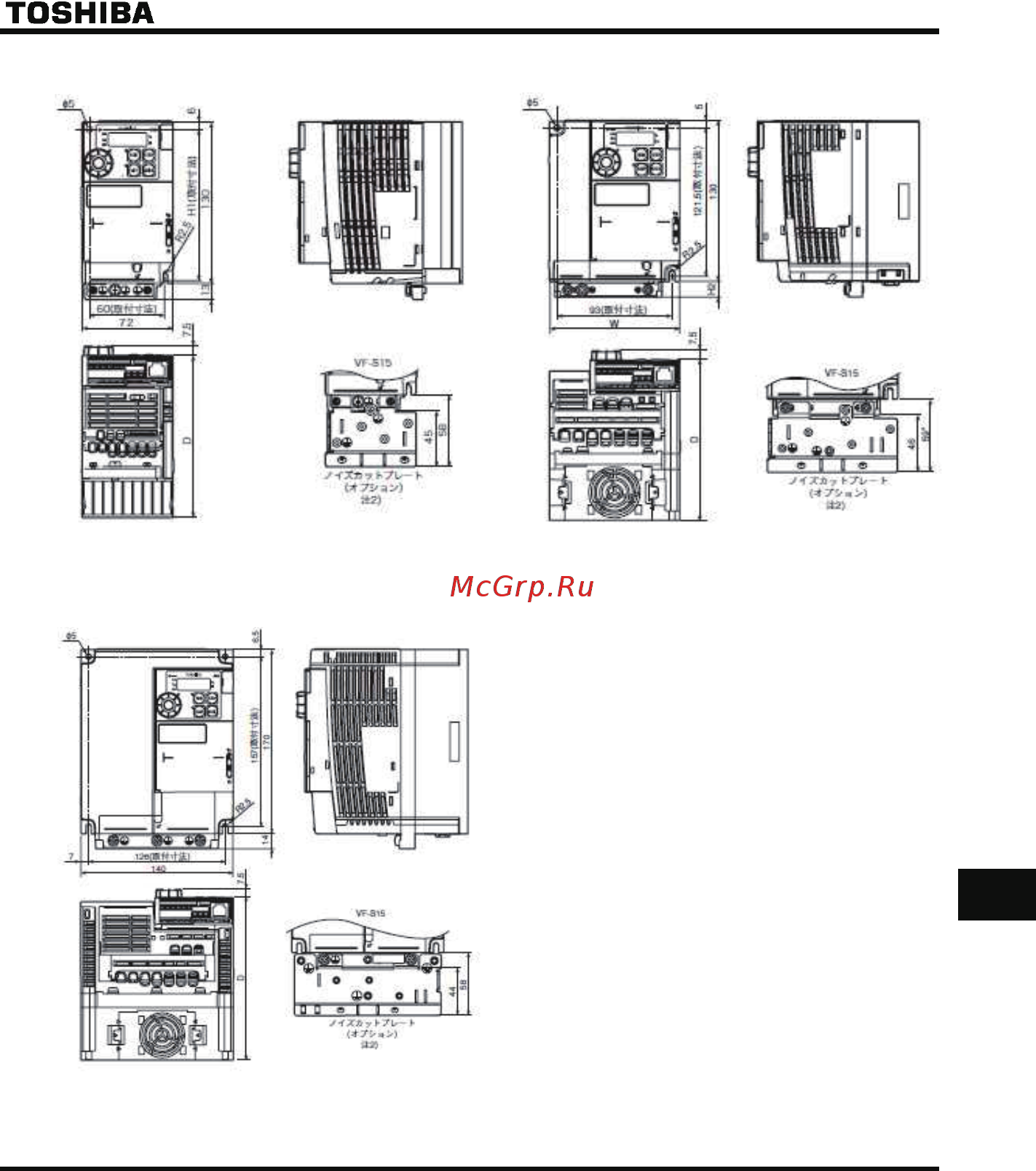

■ Габаритные чертежи
Чертеж A Чертеж B
Чертеж C
Примечание 1: для упрощения понимания размеров каждого
инвертора общие для всех инверторов размеры обозначены
на данных чертежах не символами, а цифровыми значениями.
Далее приводятся значения использованных символов.
W: Ширина
H: Высота
D: Глубина
W1: Монтажный размер (горизонтальный)
H1: Монтажный размер (вертикальный)
H2: Высота установочной поверхности пластины EMC
D2: Глубина установочного диска
Примечание 2: варианты пластин EMC
Чертеж A : EMP007Z
Чертеж B : EMP008Z
Чертеж C : EMP009Z
Чертеж D : EMP010Z
Чертеж E : EMP011Z
Примечание 3: крепление моделей, изображенных на
чертежах A и B, производится в двух точках: в верхнем левом
и ниж нем правом углах.
Примечание 4: модель, изображенная на чертеже A, не
комплектуется охлаждающим вентилятором.
58мм : 1 фаза, 240 В -
1,5, 2,2 кВт
