14

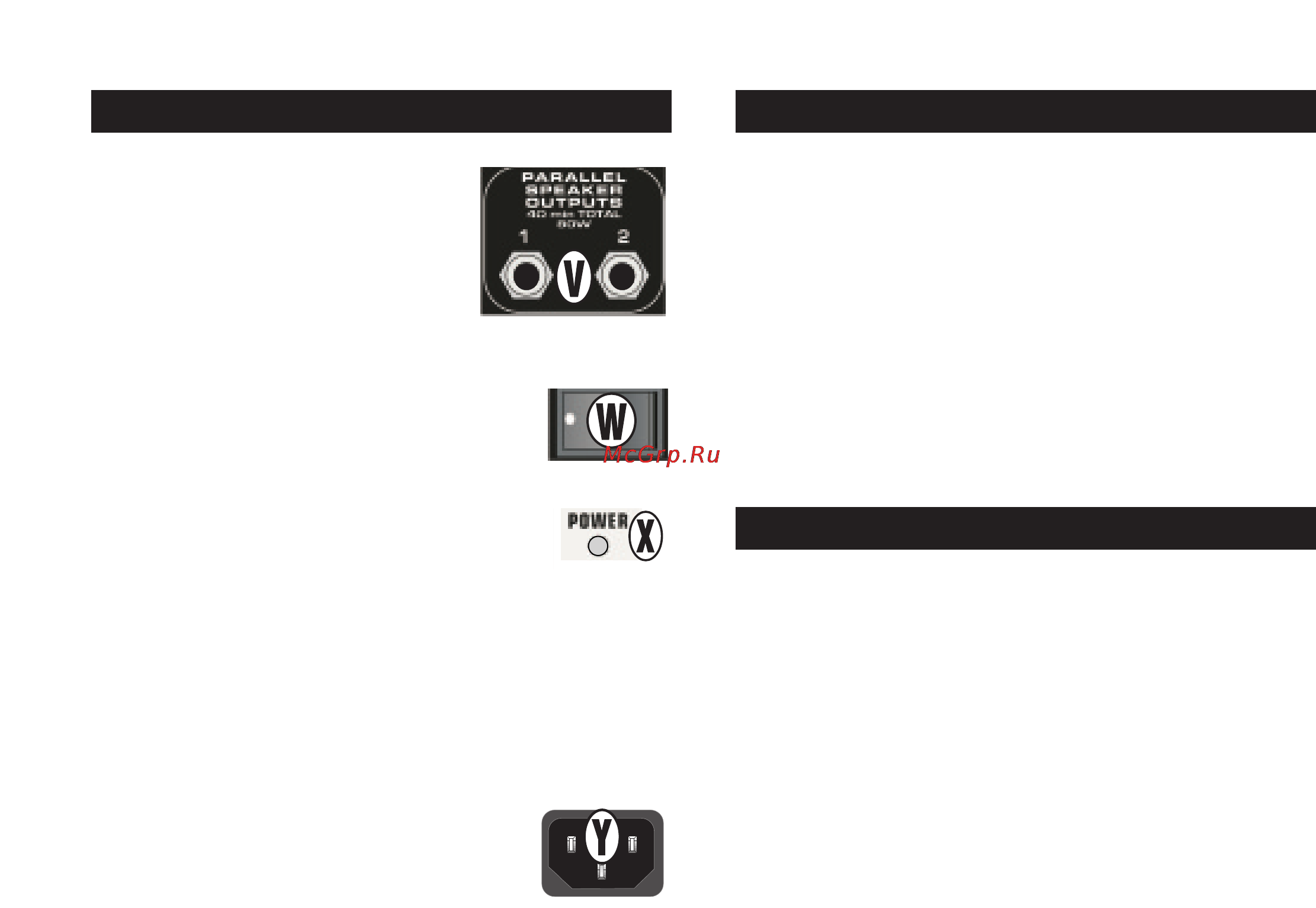

V. SALIDAS DE ALTAVOZ –
Esto son conectores de salida de nivel
de altavoz (autoamplificados)
diseñados para dar señal a sus
recintos acústicos Passport. Use los
cables que incluye la unidad (u otro
cable de altavoz) para conectar los
altavoces del Passport a la etapa de potencia.
W. INTERRUPTOR DE ENCENDIDO –
Permite encender y apagar la unidad. Cuando
este interruptor esté en la posición OFF, su
Passport estará completamente apagado.
X. PILOTO POWER –
Este piloto se ilumina en verde cuando la unidad
funciona normalmente. En el improbable caso
de que el Passport se recaliente, este piloto se iluminará en
rojo hasta que se refrigere. Si parpadea en rojo, eso indicará
que la unidad está en el modo de protección de sobre-
corriente. Pruebe a reducir en ese caso el nivel de volumen.
Si se vuelve a activar este modo de sobre-corriente, puede
que uno de los cables de altavoz tenga un cortocircuito;
desconéctelos. Si el problema persiste, póngase en contacto
con el servicio técnico oficial de Fender.
Y. CONECTOR DE CABLE AC –
Su Passport está equipado con un cable de
corriente de tipo IEC con toma de tierra de
cara a reducir la posibilidad de una descarga
eléctrica. Asegúrese de conectarlo a una
salida de corriente alterna con toma de tierra. NUNCA trate
de modificar el enchufe de corriente.
El fusible de corriente (AC) y el compartimento de este están
debajo del conector del cable de alimentación IEC. Si tiene
que cambiar el fusible, utilice solo un recambio con las
mismas especificaciones (T4AH, 250V) y tamaño que los del
original. Para sustituir un fusible quemado, quite primero el
cable de corriente. Tire del compartimento del fusible hacia
fuera y extraiga de dentro de él el fusible quemado.
Su sistema Passport es capaz de funcionar a pilas. El
conector blanco de plástico que está en la parte trasera de su
Passport es el conector de entrada de corriente DC que le
permite conectar el convertidor Passport DC-DC. Conecte
después este convertidor a una pila o batería. Puede adquirir
el convertidor DC-DC Passport (referencia Fender 069-1002-
000) y el pack de pila de 12 voltios (referencia Fender 069-
9003-000) como accesorios.
En la parte trasera de la torre Passport puede encontrar un
pequeño compartimento de almacenamiento. Para acceder a
él, simplemente tire de su tapa. Este compartimento ha sido
diseñado para que guarde en él los cables, micrófonos y otros
artículos de pequeño tamaño que quiera transportar junto con
su Passport.
En el panel trasero de este compartimento de
almacenamiento encontrará una pequeña tira metálica con un
tornillo en cada extremo. Esta tira es la tapa de protección
para el terminal del adaptador inalámbrico. Puede adquirir
como accesorios sistemas inalámbricos específicos para este
equipo. El receptor para dicho sistema inalámbrico se instala
en este compartimento de almacenamiento.
Antes de encender la unidad, lea todas las advertencias e
instrucciones anteriores.
Le recomendamos que se habitúe a realizar la conexión y
encendido de su sistema de sonido siempre en la misma
secuencia. Suponiendo que tenga una salida de corriente AC
con toma de tierra o una regleta de enchufes con la suficiente
capacidad de manejo de potencia, conecte todas las
unidades de su sistema de sonido a la misma salida o regleta.
Esto mejorará la seguridad y rendimiento de su sistema.
Asegúrese de que el circuito AC sea capaz de manejar los
picos de potencia necesarios para su sistema. Consulte los
manuales de instrucciones de todos los aparatos o a un
técnico electricista en caso de dudas.
Durante la configuración de su sistema, asegúrese de seguir
siempre estas líneas de actuación generales:
1. Primero, baje todos los controles de nivel de canal, VIP
(SOLO canal 1) y Rev/Aux al tope izquierdo (OFF). Después,
coloque todos los controles Master y EQ en su posición de
muesca central. Asegúrese de ajustar la entrada adecuada
(posición de interruptor mic/line) para la fuente que vaya a usar.
2. Después, conecte cada uno de los cables de altavoz que se
incluyen a las salidas de altavoz de la parte trasera de la torre
y al panel frontal de cada altavoz.
3. Conecte todas las fuentes como micrófonos, pletinas,
teclados, etc. a las entradas adecuadas.
4. Finalmente, compruebe el voltaje local y ajuste el selector
de voltaje que está situado al lado del conector del enchufe
de corriente de la parte trasera de su mezclador / amplificador
al rango operativo correcto. (Vea Precauciones de seguridad
antes). Introduzca el cable de alimentación IEC en el conector
que está en el panel trasero de la torre Passport y conecte el
otro extremo a una salida de corriente con toma de tierra.
ENCENDIDO
Coloque el interruptor de encendido en la posición ON. El
piloto Power se iluminará en verde y el sistema se encenderá.
Si tiene otras unidades autoamplificadas conectadas a este
sistema, le recomendamos que siempre encienda el Passport
el último. De esta forma nunca serán amplificados ni pasados
a los altavoces ningún tipo de picos o transitorios producidos
por esos otros aparatos. Por esta misma razón le
recomendamos que apague su sistema Passport antes que el
resto de aparato a los que esté conectado.
En caso de que el piloto Power no se encienda cuando active
el interruptor de encendido del panel trasero, compruebe el
CONFIGURACION Y CONEXIONES
COMPARTIMENTO DE ALMACENAMIENTOPANEL TRASERO
