35

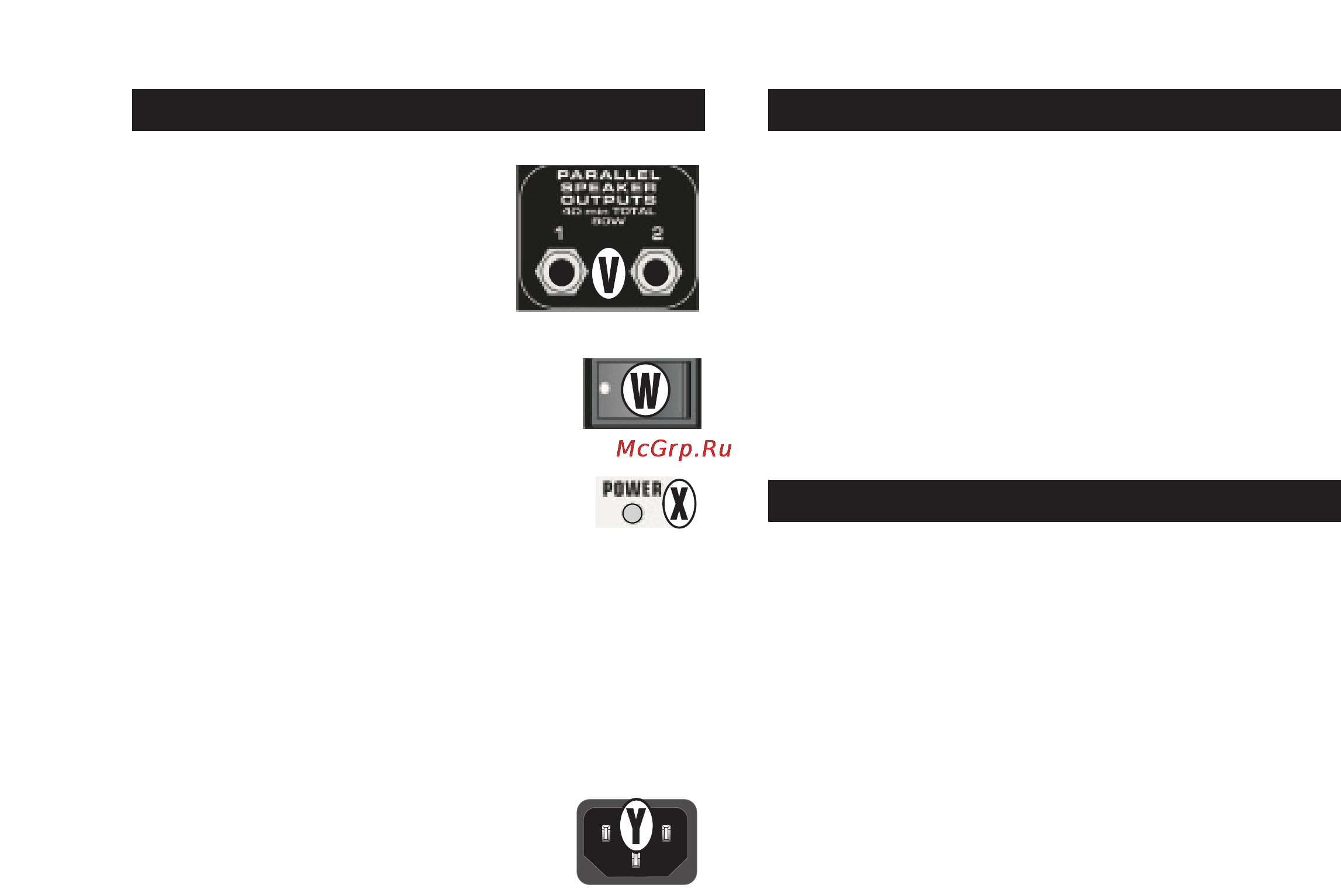

V. SPEAKER-AUSGÄNGE –
Diese (aktiven) Ausgangsbuchsen
mit Lautsprecherpegel steuern die
Boxen des Passport-Systems.
Verbinden Sie die Passport-Boxen
über die beiliegenden Kabel mit dem
Power Tower.
W. POWER-SCHALTER–
Schaltet das Gerät EIN und AUS. In der
OFF-Position des Schalters ist das Passport
komplett deaktiviert.
X. POWER LED –
Die Power LED leuchtet bei normalem
Betrieb grün. Sollte das Passport in seltenen
Fällen überhitzen, leuchtet die LED rot, bis sich das Gerät
abgekühlt hat. Wenn die LED rot blinkt, befindet sich das
Gerät im Überspannungsschutz-Modus. Verringern Sie
zunächst die Lautstärke. Wenn der Überspannungsschutz-
Modus erneut auftritt, ist vielleicht im Boxenkabel oder in der
Box ein Kurzschluss aufgetreten. Trennen Sie Kabel bzw. Box
vom Verstärker. Sollte das Problem weiterhin bestehen,
setzen Sie sich mit einem autorisierten Fender Service Center
in Verbindung.
Y. AC-NETZKABELANSCHLUSS –
Das Passport ist mit einem geerdeten IEC
Netzkabel ausgerüstet, um die Gefahr eines
Stromschlags zu verringern. Es muss an eine
geerdete AC-Steckdose angeschlossen
werden. VERÄNDERN Sie NICHT den AC-Stecker.
Die Netzsicherung (AC) und Halterung befinden sich unter
dem IEC Netzkabel-Anschluss. Ersatzsicherungen müssen
den gleichen Nennwert (T4AH, 250V) und die gleiche Größe
wie das Original haben. Um eine defekte Sicherung zu
ersetzen, entfernen Sie das IEC Netzkabel. Ziehen Sie die
Sicherungshalterung heraus, um die Ersatzsicherung zu
verwenden.
Ihr Passport-System kann auch mit Batteriespannung
betrieben werden. Der weiße Plastik-Anschluss auf der
Rückseite des Passport ist der DC-Netzeingang zum
Anschließen des Passport DC-DC Konverters. Der Konverter
wird dann mit einer Batterie verbunden. Der Passport DC-DC
Konverter (Fender Teilenummer 069-1002-000) und ein 12
Volt Batteriepaket (Fender Teilenummer 069-9003-000) sind als
Zubehör erhältlich.
Auf der Rückseite des Passport Towers befindet sich ein
kleines Ablagefach. Um darauf zuzugreifen, heben Sie einfach
die Verriegelung an und öffnen die Klappe. In diesem Fach
können Sie Kabel, Mikrofone oder andere Dinge ablegen,
wenn Sie das Passport transportieren.
An der Rückwand des Ablagefachs befindet sich ein schmaler
Metallstreifen mit einer Schraube an beiden Enden. Dies ist
die Schutz-Abdeckung für das Drahtlos-Adapter-Terminal.
Für Ihr Passport sind spezielle Drahtlossysteme erhältlich. Der
Empfänger des Drahtlossystems wird im Ablagefach
installiert.
Bevor Sie das Gerät einschalten, sollten Sie die obigen
Sicherheitsvorkehrungen lesen und befolgen.
Sie sollten eine konsistente Vorgehensweise beim
Anschließen und Einschalten Ihres Soundsystems entwickeln.
Wenn eine korrekt geerdete AC-Steckdose oder Steckerleiste
mit ausreichender Stromzufuhr zur Verfügung steht, sollten
Sie alle Soundsystem-Geräte an die gleiche Steckdose oder
Leiste anschließen. Dies verbessert die Systemsicherheit und
-leistung. Stellen Sie sicher, dass das AC-Netz den
Spitzenspannungsbedarf Ihres Systems verkraften kann.
Lesen Sie im Zweifelsfall in den Produkt-Handbüchern nach
oder fragen Sie einen qualifizierten Elektriker um Rat.
Beachten Sie bei der System-Einrichtung bitte folgende
Richtlinien:
1. Drehen Sie zuerst alle Level-, VIP- (NUR Kanal 1) und
Rev/Aux-Regler ganz nach links (OFF). Stellen Sie alle EQ-
und Master-Regler auf 12 Uhr (gekerbte Mitte-Position).
Stellen Sie den Eingang (Mic/Line-Schalterposition)
entsprechend der anliegenden Quelle ein.
2. Verbinden Sie dann die Boxenkabel mit den Speaker-
Ausgängen auf der Tower-Rückseite und der Boxen-
Vorderseite.
3. Schließen Sie alle Signalquellen, z. B. Mikrofone,
Bandgeräte, Keyboards usw., an die entsprechenden
Eingänge an.
4. Prüfen Sie schließlich die örtliche Netzspannung und stellen
Sie den Spannungswahlschalter neben dem Netzeingang auf
der Rückseite des Mischers/Verstärkers auf den geeigneten
Betriebsbereich ein (siehe Sicherheitsvorkehrungen oben).
Stecken Sie das Netzkabel in den IEC (Netzkabel) Anschluss
auf der Rückseite des Passport Tower und das andere Ende
in eine korrekt geerdete 3-adrige AC-Netzsteckdose.
EINSCHALTEN
Stellen Sie den Power-Schalter auf ON. Die Power LED
leuchtet grün und das System ist aktiviert. Wenn andere
strombetriebene Geräte mit dem System verbunden sind,
sollten Sie das Passport immer zuletzt einschalten. Auf diese
Weise werden die von anderen Geräten verursachten
Transienten nicht verstärkt und zu den Systemboxen geleitet.
Aus den gleichen Gründen sollten Sie Ihr Passport-System als
erstes vor den angeschlossenen Geräten ausschalten.
SETUP UND ANSCHLÜSSE
RÜCKSEITIGES ABLAGEFACHRÜCKSEITE
