42

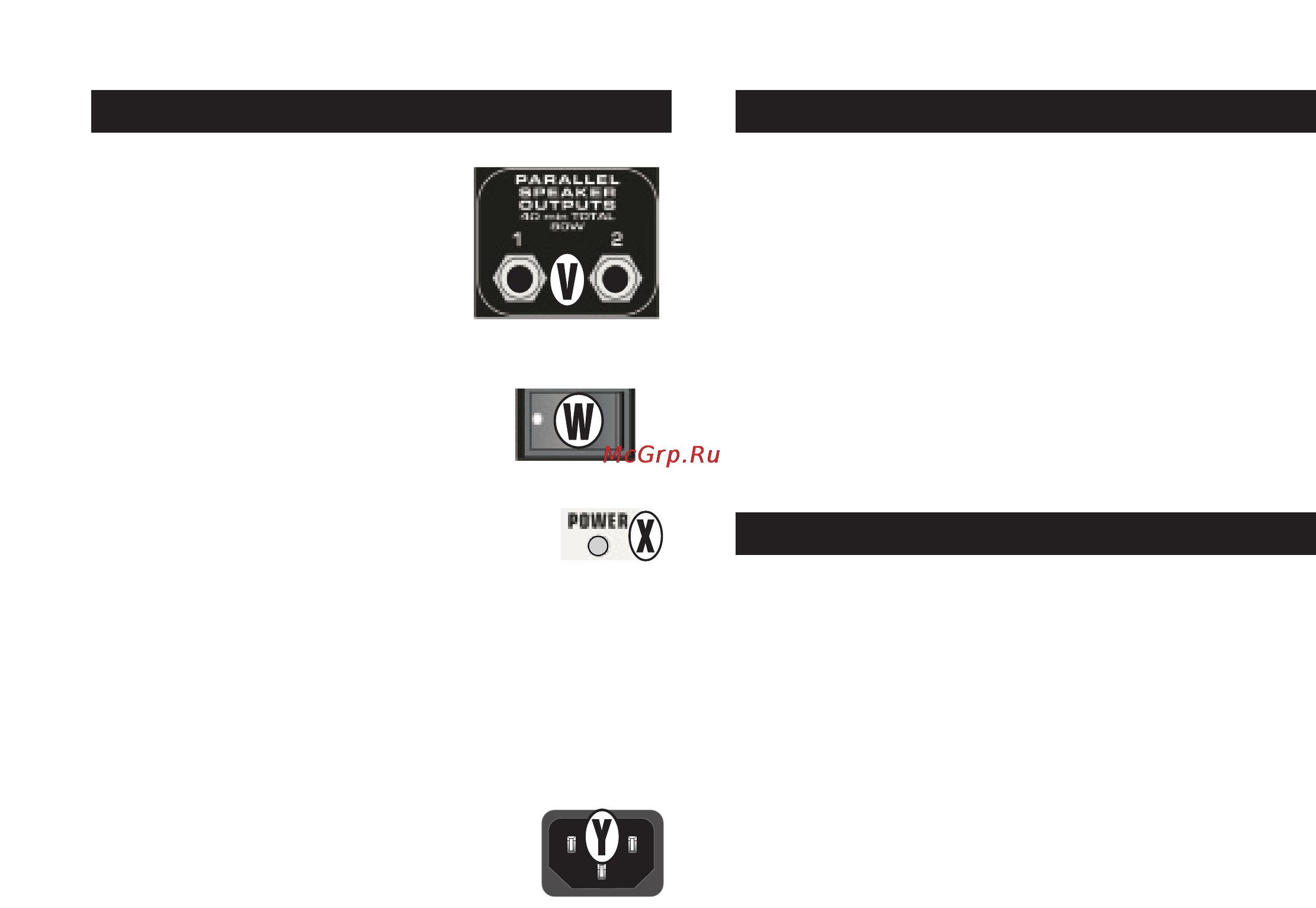

V. SPEAKER OUTPUTS –
Estes são os jacks de saída de nível
dos alto-falantes (elétricos)
desenvolvidos para alimentar cada
uma das caixas de som embutidas do
Passport. Use os cabos internos (ou
outro cabo de alto-falante) para
conectar os alto-falantes do Passport à torre de energia.
W. POWER SWITCH –
Liga e desliga o AC (ON/OFF). Quando a
chave estiver na posição OFF, seu
Passport está completamente desligado.
X. POWER LED –
O LED de força acende luz verde para operação
normal. Na improvável ocorrência de
superaquecimento de seu Passport, o LED vai brilhar em
vermelho até que a unidade esfrie. Se o LED de força piscar a
luz vermelha, a unidade está em modo de proteção de super
alimentação de corrente elétrica. Tente reduzir o nível do
volume. Se o modo de proteção ocorrer outra vez, um cabo
do alto-falante ou o próprio alto-falante pode entrar em curto-
circuito. Tente desconectá-los. Se o problema persistir,
consulte uma assistência técnica autorizada Fender.
Y. AC POWER CORD CONNECTOR –
O Passport é equipado com um tipo de fio
terra de suprimento IEC para reduzir a
possibilidade de risco de choque. Certifique-
se de conectá-lo a um receptáculo AC
aterrado. Não altere o plug AC.
Os fusíveis (AC) principais e compartimentos do fusível ficam
abaixo do soquete do IEC (fio de energia). Fusíveis substitutos
devem ser da mesma especificação (T4AH, 250V) e tamanho
dos originais. Para substituir um fusível queimado, remova o
fio de energia IEC. Retire o compartimento do fusível e
procure o fusível sobressalente.
Seu sistema Passport pode funcionar com baterias. O
conector de plástico esbranquiçado (off-white) atrás de seu
Passport é o conector de entrada de energia DC (CC) para
conectar o conversor DC-DC. O conversor é então conectado
à bateria. Acessórios disponíveis incluem o conversor
Passport DC-DC (peça Fender número 069-1002-000) e kit de
bateria 12 volt (peça Fender número 069-9003-000).
Um compartimento pequeno de armazenagem pode ser
encontrado na parte de trás da torre do Passport. Para
acessar este compartimento, simplesmente levante a trava e
abra a porta do mesmo. Este compartimento é ideal para
armazenar cabos, microfones ou outros ítens quando você
estiver transportando seu Passport.
Na parte de trás do painel você pode encontrar uma tira fina
de metal com um parafuso em cada ponta. Esta é a cobertura
protetora para o terminal do adaptador sem fio. Sistemas
padronizados sem fio estão à venda para seu Passport. O
receptor do sistema sem fio se instala no compartimento de
armazenagem.
Antes de acionar a chave Power, leia cuidadosamente as
instruções de segurança acima.
É aconselhável estabeler uma rotina para conectar e ligar seu
sistema de som. Uma vez que você já tenha uma saida AC
apropriadamente aterrado e fio terra com capacidade
suficiente para suportar a energia em circulação, conecte
todo o equipamento do sistema de som na mesma saída. Isso
irá aprimorar a performance e a segurança do sistema.
Assegure-se de que o circuito AC é capaz de suportar as
demandas de picos de energia de seu sistema. Consulte o
manual do produto ou um eletricista qualificado em caso de
dúvida.
Ao fazer a instalação, siga estas simples instruções:
1. Primeiro, gire todos os canais Nível, VIP (APENAS canal 1)
e controles Rev/Aux totalmente para a esquerda (posição
OFF). Em seguida, coloque os controles EQ e Master às 12
horas (vertical para cima). Certifique-se de ajustar a saída
adequada (a chave na posição mic/line) para a fonte que você
estiver instalando.
2. Depois, conecte cada cabo do alto-falante às saídas do
alto-falante na parte de trás da torre e em cada painel frontal
com os cabos embutidos.
3. Conecte todas as fontes como microfones, teclados etc.,
nas entradas apropriadas.
4. Finalmente, verifique a voltagem local e posicione a chave
de seleção de voltagem adjacente ao soquete de entrada de
energia na parte de trás do mixer/amplificador na faixa de
operação apropriada. (Veja as Instruções de Segurança
Acima). Plugue o cabo de alimentação no soquete IEC na
parte de trás da torre do Passport e conecte a outra ponta à
saída de energia AC (Terminal de terra com 3 fios)
LIGANDO O PASSPORT
Gire a chave Power para a posição ON. O LED de força vai
acender a luz verde e o sistema vai ligar. Se outro
equipamento eletrônico for ligado ao sistema, sempre é
aconselhável ligar o Passport por último. Desta forma,
qualquer ocorrência de picos ou choque mecânico causados
por outro equipamento não será amplificada e enviada para
os alto-falantes de seu sistema. Pela mesma razão,
aconselhamos desligar o Passport primeiro antes de desligar
o equipamento anexado. Se o LED não acender quando a
chave de energia da parte de trás estiver em operação,
INSTALAÇÃO E CONEXÕES
COMPARTIMENTO TRASEIROPAINEL TRASEIRO
