32
6. Stromquellen
Schließen Sie das Gerät nur an die Art von Stromquelle an, die im
Bedienungshandbuch beschrieben oder auf dem Gerät vermerkt ist.
7. Schutz des Netzkabels
Verlegen Sie das Stromkabel so, dass niemand darüber laufen oder stolpern
und es nicht durch schwere Gegenstände geknickt werden kann. Achten Sie
besonders auf Netzstecker, Mehrfachsteckdosen und den Kabelanschluss am
Gerät.
8. Erdung
Treffen Sie Vorkehrungen dahingehend, dass die Erdung oder Polung des
Geräts nicht außer Kraft gesetzt wird.
9. Stromkabel
Platzieren Sie Außenantennen in ausreichender Entfernung von Stromkabeln.
10. Nicht-Benutzung
Bei Geräten mit Standby-Funktion fließt in diesem Modus ständig etwas Strom.
Ziehen Sie den Netzstecker des Geräts, falls dieses über einen längeren
Zeitraum nicht benutzt wird.
11. Wartung
Beschränken Sie sich bei der Wartung des Geräts auf die in der
Bedienungsanleitung beschriebenen Maßnahmen. Andere Wartungsarbeiten
sollten qualifiziertem Fachpersonal vorbehalten bleiben.
12. Notwendige Wartungsarbeiten
Das Gerät sollte zu einem qualifizierten Kundendienst gebracht werden, wenn:
A. Stromkabel oder Netzstecker beschädigt wurden
B. Gegenstände oder Flüssigkeit in das Gerät gelangt sind
C. das Gerät dem Regen ausgesetzt war
D. das Gerät nicht mehr wie gewohnt bedient werden kann oder
Funktionsfehler auftreten
E. das Gerät heruntergefallen ist oder das Gehäuse beschädigt wurde.
Sicherheits-Übereinstimmung
Dieses Produkt entspricht – zusätzlich zu den anwendbaren EMC Standards –
den internationalen IEC 60065; C22.2 No 1; UL813 elektrischen
Sicherheitsstandards.
Das Fender Passport Sound System ist mit einem
abnehmbaren Netzkabel mit IEC Buchse und AC Stecker
ausgerüstet. Abhängig von der Region, in der das Passport
System gekauft wurde, ist das Netzkabel mit verschiedenen
AC Steckern ausgestattet, um den unterschiedlichen
Sicherheits- und Kodierungsanforderungen von bestimmten Ländern zu
entsprechen. Alle mit Passport Produkten gelieferten AC Kabel sind 3-polig
und geerdet.
Unter keinen Umständen dürfen Sie die Masse (Erdungs) Verbindung
unterbrechen oder entfernen.
Ihr Passport System zeichnet sich durch ein Switch-Mode-Netzteil aus, das
mit jeder AC Spannung und Leitungsfrequenz betrieben werden kann, um
AC Strom mit maximaler Effizienz umzuwandeln.
Falls Sie sich mit den Verdrahtungscodes & -farben, der AC Erdung
oder den korrekten Anschlussverfahren nicht auskennen, lassen Sie
sich von einem qualifizierten Techniker beraten.
VORSICHT
Unter keinen Umständen dürfen Sie den Erdungspol des
Passport oder eines anderen elektrischen Geräts außer Kraft
setzen. Unter bestimmten Umständen kann eine Kombination
von unterschiedlichen Arten ungeerdeter Geräte zu einem
lebensbedrohlichen Stromschlag führen. Mikrofone besitzen
Metallgehäuse und werden über das Mikrofonkabel mit dem Mischer-
Chassis verbunden. Ihr Passport Mischer ist wahrscheinlich korrekt geerdet,
wenn die Verkabelung des Gebäudes code-gemäß vorgenommen wurde
und der Erdungspol des AC Steckers korrekt angeschlossen ist. Wenn
allerdings aus irgendeinem Grund externe AC-betriebene Geräte mit
ungeerdeten AC Anschlüssen (z. B. ein ungeerdeter Musikverstärker)
zusammen mit dem Passport System benutzt werden, kann eine
Potentialdifferenz zum Mikrofongehäuse entstehen. Bei dieser Kombination
kann ein Akteur, der ein (geerdetes) Mikrofon hält und mit einem
ungeerdeten Objekt eines elektrischen Geräts in Kontakt kommt,
gefährlichen Stromschlägen ausgesetzt sein.
Indem Sie die korrekten Verfahren und Sicherheitsvorkehrungen befolgen,
können Sie die Risiken eines starken Stromschlags minimieren. Überprüfen
Sie immer die AC Anschlüsse und besonders die Spannung zwischen
Mikrofon und anderen AC Geräten. Am besten betreiben Sie das System
überhaupt nicht zusammen mit ungeerdeten oder falsch geerdeten
elektrischen Geräten.

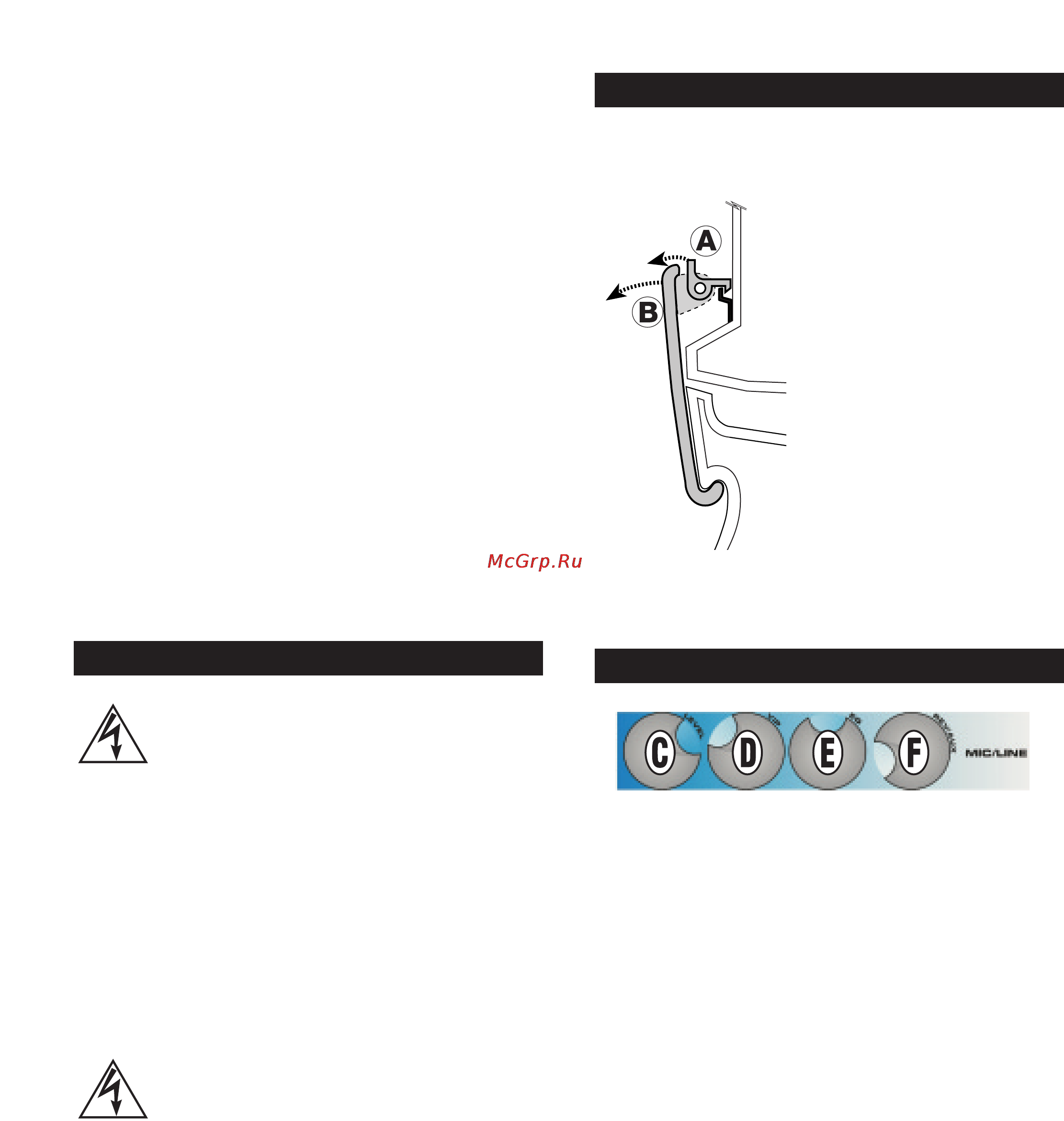

Um Ihr Passport-System zu öffnen und zu schließen, gehen
Sie einfach wie folgt vor:
1. Greifen Sie mit einer Fingerspitze
unter den Sicherheitsbügel {A} und
heben Sie diesen sanft an. Nach
der Deaktivierung des
Sicherheitsbügels spreizen Sie die
beiden Hauptbügel {B} von den
Boxen weg, bevor Sie diese
trennen.
2. Zum Zusammensetzen stellen
Sie die Boxen auf die Tower-Füße
und schieben die Boxen
zusammen, um sie mit den Bügeln
einzuklinken. Richten Sie die
Bügelhaken über den
Boxeneinkerbungen aus und
schließen Sie die Bügel. Die 4
Bügel rasten automatisch ein.
Hinweis: Die Bauteile sind präzise gefertigt und können ohne
Kraftaufwand betätigt werden. Zur einfachen Bedienung
sollten Sie die Teile sorgfältig ausrichten.
C. LEVEL – Regelt die Lautstärke des einzelnen Kanals.
Eine Rechtsdrehung erhöht den Anteil des entsprechenden
Kanals an der “Main Out” Mischung, während eine
Linksdrehung den Pegel verringert. Stellen Sie diesen Regler
ein, nachdem der Master-Ausgangspegel des Passport
eingestellt ist.
D. VIP (NUR KANAL 1) – Der VIP oder Vocal Input Priority-
Regler steuert die Stärke, mit der der Pegel aller anderen
Kanäle automatisch zugunsten der an den Mic/Line Input 1
angeschlossenen Quelle verringert wird. Mit dieser
Spezialfunktion können Sie ins Mikrofon sprechen, während
die anderen Eingänge (z. B. Background Musik) mit
momentan verringerter Lautstärke weiterlaufen. Die VIP
Schaltung ist „pre-volume control” angeordnet - sie wirkt also
ungeachtet der Pegeleinstellung von Kanal 1.
Stellen Sie diesen Regler ein, während Sie auf Kanal 1 in ein
Mikrofon sprechen und weiteres Programmmaterial über
einen anderen Kanal einspeisen. Abhängig von Dauer und
Pegel des in Mic/Line 1 eingespeisten Signals und der
Position des Reglers, löst die VIP-Schaltung eine Pegel-
Verringerung aller anderen Kanäle aus. Die Originalpegel
werden automatisch wiederhergestellt, wenn kein Signal auf
Kanal 1 anliegt. Bei normalen Anwendungen stellt die
Schaltung die Normalpegel innerhalb von 4 sec. wieder her.
Wenn der Pegel auf ein höheres oder stärkeres Signal
eingestellt ist, werden die Normalpegel innerhalb von etwa 6
sec. wiederhergestellt. Die Release-Zeit der VIP-Schaltung ist
absichtlich lang eingestellt, um Unterbrechungen zu
verhindern, wenn ein Sprecher pausiert, um nachzudenken
MIC / LINE - REGLER
TRANSPORT-VERRIEGELUNG
SICHERHEITSVORKEHRUNGEN
