28

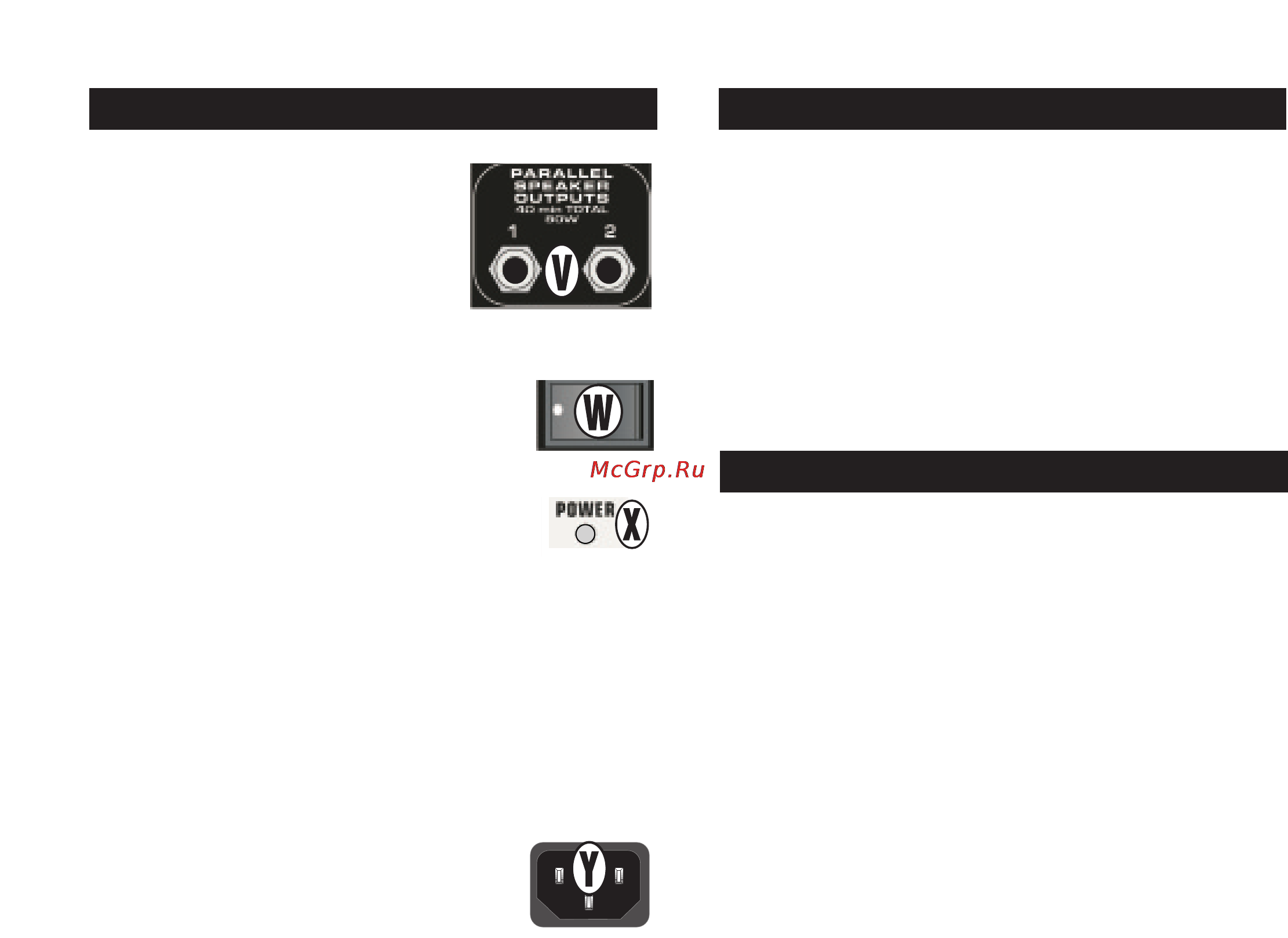

V. USCITE SPEAKER –
Queste uscite inviano un segnale
amplificato adatto al collegamento dei
diffusori del tuo sistema Passport. Usa
i cavi in dotazione (o altri cavi per
diffusori) per collegare l'unità Power
Tower ai diffusori del sistema
Passport.
W. TASTO POWER –
Tasto ON/OFF per l'attivazione/disattivazione
del sistema. In posizione OFF, il sistema
Passport si disattiva completamente.
X. POWER LED –
Durante la normale operatività del sistema,
l'indicatore LED Power è illuminato di verde .
Nell'eventualità remota di un surriscaldamento del sistema,
l'indicatore si illuminerà di rosso fino a che non viene ristabilita
una condizione normale. Se l'indicatore lampeggia di rosso,
significa che l'unità si trova in modalità di protezione. In questo
caso occorre ridurre il livello del volume; se la modalità di
protezione si presenta nuovamente, il cavo di collegamento al
diffusore, o il diffusore stesso, potrebbe essere danneggiato, per
cui occorre disconnettere entrambi. Se il problema persiste è
necessario consultare un centro d’assistenza autorizzato
Fender.
Y. CONNESSIONE ALIMENTAZIONE CA –
Il sistema Passport include un cavo
d'alimentazione IEC, dotato di messa a terra
per ridurre le possibilità di eventuali scosse
elettriche. Assicurati di collegare il cavo ad
una presa CA collegata a terra. NON modificare in alcun
modo la spina CA.
Il fusibile d'alimentazione principale (CA) e il relativo porta-
fusibile si trova sotto la connessione per il cavo
d'alimentazione IEC. In caso di sostituizione occorre utilizzare
un fusibile dello stesso tipo e dimensioni dell'originale (T4AH,
250V). Per sostituire un fusibile bruciato (dopo aver
disconnesso il cavo d'alimentazione IEC), estrai il porta-
fusibile: troverai un fusibile di ricambio al suo interno.
Il sistema Passport è in grado di operare anche mediante l'uso
di batterie. La connessione d'alimentazione DC (posto nel
pannello posteriore del sistema Passport, realizzata in
materiale plastico di colore bianco opaco), permette la
connessione del convertitore Passport DC-DC.
La serie di accessori Passport include il DC-DC Converter
(Fender - codice 069-1002-000) e il Battery Pack a 12 volt
(Fender - codice 069-9003-000).
Nel pannello posteriore dell'unità Power Tower di Passport è
disponibile un vano utile per l’alloggiamento dei cavi audio,
del microfono e di altre componenti utili al sistema. Per
accedere al vano è sufficiente sollevare il fermo di chiusura e
aprire lo sportellino.
Sul fondo del compartimento è visibile un pannellino in
metallo, assicurato mediante due viti poste alle estremità. Si
tratta del pannello che protegge il terminale dell'adattatore per
il collegamento del sistema opzionale Wireless. Il ricevitore del
sistema Wireless è installabile all'interno del compartimento.
Prima di attivare il sistema, leggi e osserva ogni precauzione
di sicurezza.
È consigliabile stabilire una procedura standard per le
operazioni di collegamento e attivazione del sistema. Dopo
aver collegato Passport ad una presa di corrente, collegata a
terra in modo appropriato e dotata di un voltaggio sufficiente,
collega anche le varie apparecchiature audio alla medesima
presa (utilizzando una ciabatta). Assicurati che il circuito CA
sia in grado di gestire i picchi di potenza generabili dal
sistema. Consulta i manuali d'uso delle varie apparecchiature
o, se necessario, contatta un elettricista qualificato.
Per effettuare i collegamenti, segui queste semplici procedure
di setup:
1. Innanzi tutto, abbassa completamente il livello dei canali, il
controllo VIP (SOLO canale 1) e i controlli Rev/Aux, ruotando
le manopole completamente in senso anti-orario. Quindi,
imposta i controlli EQ e Master in posizione centrale.
Assicurati di selezionare il tipo di ingresso appropriato per il
tipo di sorgente sonora utilizzata (selettore Mic/Line).
2. Ora, collega ciascun cavo per diffusori (forniti in dotazione)
alle uscite Speaker, poste sul pannello posteriore dell'unità
Power Tower, e nel pannello frontale di ciascun diffusore.
3. Collega le varie sorgenti sonore (microfoni, lettore
CD/nastro, tastiere, ecc.) negli ingressi appropriati.
4. Infine, verifica il voltaggio in uso e imposta in modo
adeguato il selettore del voltaggio, posto accanto alla
connessione del cavo d'alimentazione presente nel pannello
posteriore dell'unità Power Tower (fai riferimento alle
precauzioni di sicurezza). Collega il cavo d'alimentazione in
dotazione nella connessione IEC del pannello posteriore
dell'unità Power Tower; quindi, inserisci la spina in una presa
CA a tre poli, correttamente collegata a terra.
ATTIVAZIONE
Posiziona l'interruttore Power su ON: l'indicatore LED Power
si illuminerà di colore verde e il sistema Passport si attiverà.
Se altre apparecchiature già attivate devono essere collegate
a Passport, è consigliabile attivare Passport per ultimo in
modo da evitare che eventuali transienti e picchi di segnale
vengano amplificati e inviati ai diffusori. Per la stessa ragione,
occorre disattivare prima il sistema Passport e quindi le altre
apparecchiature ad esso collegate.
Nel caso in cui l'indicatore LED non si illumini dopo aver
premuto l'interruttore Power del pannello posteriore, controlla
SET-UP E CONNESSIONI
VANO DEL PANNELLO POSTERIOREPANNELLO POSTERIORE
