25
7. Protezione del cavo d’alimentazione
I cavi di corrente devono essere posizionati in modo tale che non intralcino il
passaggio e che non vengano schiacciati dall’unità stessa, o da qualsiasi altro
oggetto pesante, facendo particolare attenzione ai cavi, alle spine di corrente e
al punto in cui il cavo fuoriesce dall’apparecchiatura.
8. Messa a terra
Assicurarsi che la messa a terra del prodotto non venga annullata.
9. Linee elettriche
Posizionare qualsiasi antenna/parabola esterna lontano dalle linee elettriche.
10. Periodi di inutilizzo
Se l’unità è dotata di funzione stand-by, una minima quantità di corrente elettrica
continuerà ad essere presente al suo interno. Se non intendete usare l’unità per
un lungo periodo, scollegate il cavo di alimentazione dalla presa di corrente.
11. Assistenza e riparazione
Non effettuare alcun intervento diverso da quelli descritti in questo manuale
d’istruzioni. Qualsiasi altra operazione o riparazione dev’essere effettuata da
personale tecnico qualificato.
12. Danni che necessitano di assistenza tecnica
Questo prodotto deve essere riparato solo da personale qualificato nei casi in
cui:
A. il cavo di alimentazione o la spina sono stati danneggiati;
B. oggetti o liquidi sono penetrati all’interno dell’unità;
C. l’unità è stata esposta alla pioggia;
D. l’unità non funziona normalmente o mostra un decadimento
qualitativo nelle prestazioni;
E. l’unità è caduta, o l’involucro esterno è stato danneggiato.
Conformità alle norme di sicurezza
Questo prodotto è stato progettato in conformità alle norme internazionali IEC
60065; C22.2 N° 1; UL813 standards sulla sicurezza relativa all’elettricità in
aggiunta agli standards EMC applicabili.
Il nuovo sistema audio Fender Passport è dotato di cavo
d'alimentazione IEC distaccabile, con connettori CA
maschio e femmina. In base alla zona in cui Passport è
stato acquistato, il connettore maschio del cavo
d'alimentazione sarà del tipo conforme ai requisiti adottati in quella
determinata area. Tutti i cavi CA forniti con i prodotti della serie
Passport sono di tipo a 3 poli con messa a terra.
Il polo con la messa a terra non deve essere rimosso o
disconnesso per nessun motivo e in nessuna circostanza.
Il Sistema Passport è dotato di alimentazione Switch-Mode che
permette di operare a qualsiasi voltaggio CA e frequenza di linea,
convertendoli per la massima efficienza.
Se non sei sicuro sui codici e colori del cablaggio, sulla messa a
terra CA o sulle corrette procedure di connessione, consulta un
tecnico qualificato.
ATTENZIONE
Il polo con la messa a terra di Passport, e di qualsiasi
altra apparecchitura elettrica collegata, non deve essere
rimosso o disconnesso in nessuna circostanza. In alcuni
casi, l'uso di tipi diversi di apparecchiature senza messa
a terra possono causare shock elettrico. I microfoni sono costruiti in
metallo e sono collegati allo chassis del mixer mediante cavo
microfonico. Il mixer Passport può essere correttamente collegato a
terra se l’impianto elettrico utilizzato è a norma e se il polo del
connettore CA per la messa a terra risulta correttamente collegato.
Tuttavia, se per qualsiasi ragione un'apparecchiatura esterna con
alimentazione CA senza messa a terra debba venire utilizzata in
congiunzione al sistema Passport (ad esempio, un amplificatore
senza messa a terra), si potrebbe generare un diverso potenziale
elettrico inviato al corpo del microfono. In questo caso, tenendo in
mano un microfono collegato a terra ma in contatto con
apparecchiture esterne alimentate e non collegate a terra, potrebbero
verificarsi scariche elettriche pericolose. Seguendo le corrette
procedure d’installazione e ogni precauzione per la sicurezza, è
possibile minimizzare il rischio di eventuali scosse elettriche. Verifica
sempre la connessione CA e in particolar modo il voltaggio presente
tra il microfono e qualsiasi altra apparecchiatura elettrica. Inoltre,
occorre prestare particolare attenzione a non operare col sistema
Passport in congiunzione apparecchiature elettriche non collegate a
terra o non correttamente collegate a terra.

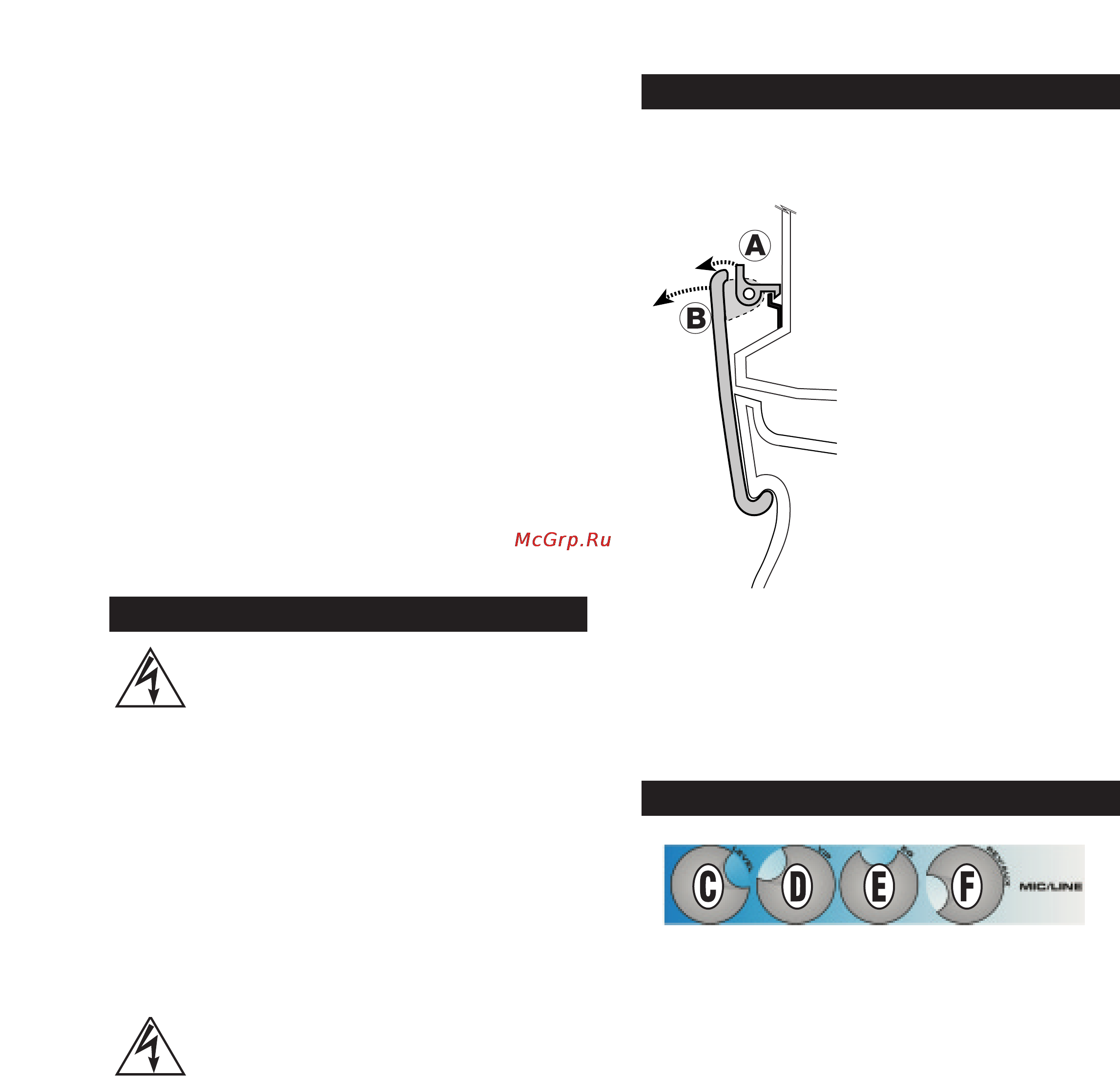

Per aprire e chiudere il sistema Passport, procedi come
segue:
1. Con la punta di un dito solleva
delicatamente il fermo di sicurezza
{A}. Dopo che il fermo è stato
sganciato, prima di estrarre il
diffusore solleva entrambe le
chiusure a scatto principali {B}
estraendole completamente.
2. Per richiudere, inserire il
diffusore nell’alloggiamento
dell’unità Power Tower,
posizionandolo in modo da farlo
combaciare per poter chiudere il
sistema. Quindi, posizionare i
ganci delle due chiusure a scatto,
precedentemente asportate, sui
punti d’aggancio posti sul diffusore
e bloccare le chiusure.
I 4 fermi di sicurezza si inseriranno
automaticamente.
Nota: Ogni parte che compone il sistema di chiusura è stata
progettata con elevata precisione, consentendo un
meccanismo di chisura semplice e senza l’impiego di sforzi
particolari. Per ottenere la maggior facilità operativa occorre
allineare accuratamente le parti che compongono il sistema.
C. LEVEL – Regolazione del livello di volume del canale.
Ruotando la manopola in senso orario si incrementa il livello
del nei rispettivi canali, che andranno mixati nell’uscita
generale “Main Out”, mentre ruotando in senso anti-orario il
volume verrà diminuito. Effettua la regolazione di questo
controllo dopo aver impostato il livello dell’uscita Master di
Passport.
D. VIP (SOLO CANALE 1) – Il controllo VIP (Vocal Input
Priority) permette la regolazione del livello col quale il volume
di ogni altro canale sarà automaticamente ridotto in favore del
segnale audio presente nell’ingresso del canale Mic/Line 1.
Questa esclusiva funzione permette di poter parlare nel
microfono insieme ad altri segnali presenti negli altri ingressi
(ad esempio, una musica di sottofondo), riducendone
temporaneamente il volume. Il controllo della circuitazione VIP
è “Pre-Volume” (cioè, posizionato prima del controllo di
regolazione del livello): ciò significa che il VIP sarà attivo a
prescindere dalla regolazione di livello del canale uno. Effettua
la regolazione di questo controllo parlando nel microfono,
collegato nel canale 1, inviando contemporaneamente un altro
segnale audio in un altro canale. In base alla durata e al livello
del segnale inviato all’ingresso Mic/Line 1, e alla posizione di
questo controllo, la funzione VIP avvierà la riduzione del livello
dei segnali presenti in tutti gli altri canali. I livelli originali
MIC / LINE - CONTROLLI
CHIUSURE A SCATTO PER IL TRASPORTO
PRECAUZIONI DI SICUREZZA
