33
oder seine Worte wirken zu lassen. Vermeiden Sie unbedingt,
dass der VIP von den Signalen der Hauptboxen gesteuert
wird. Bei hohen Einstellungen kann das Mikrofon die Boxen
des Hauptsystems „hören“ und eine Pegelreduktion auslösen.
Wenn Sie die VIP-Funktion nicht verwenden, sollten Sie
den Regler unbedingt ganz nach links drehen.
E. EQ – Regelt die Stärke der Entzerrung - d. h. der Höhen-
und Bass-Anhebung/Absenkung im Kanal. Eine Linksdrehung
des Reglers verringert die Bass-Ansprache. Eine
Rechtsdrehung verstärkt die Höhenansprache und
gleichzeitig auch die Bass-Ansprache. In der 12-Uhr Position
(Einkerbung) der Regler ist der Frequenzgang des Kanals
linear oder normal. Wenn das Mikrofon sehr nah am Mund
gehalten wird und die Bässe extrem stark werden, drehen Sie
den Regler einfach nach links, bis der Sound ausgewogen ist.
Bei Musikinstrumenten oder anderen Quellen, deren Höhen
und Bässe subtil oder stärker angehoben werden sollen,
drehen Sie den Regler einfach nach rechts.
F. REV/AUX – Bestimmt den Signalanteil, der zum Reverb-
Prozessor und zur Rev/Aux-Ausgangsbuchse geleitet wird.
Mit Reverb können Sie die Soundqualität jeder Darbietung
verbessern, sofern geeignet und gewünscht. Bei völliger
Linksdrehung werden keine Signale zum Reverb Prozessor
oder der Rev/Aux-Buchse geleitet. Der Reverb Return Master-
Regler muss unbedingt in der Mitte oder höher stehen, bevor
Sie die Pegel an den einzelnen Kanälen einstellen. Nachdem
die Reverb/Auxiliary Mischung eingestellt ist, lässt sich der
Gesamtpegel des Reverb mit dem Master-Regler einstellen.
Hinweis: Reverb oder Effekte können eine musikalische
Darbietung oder Präsentation verbessern. Allerdings kann zu
viel Reverb die gleiche Darbietung oder Präsentation
unverständlich oder dumpf klingen lassen. Denken Sie beim
Einstellen der Reverb-Pegel auch an Ihr Publikum.

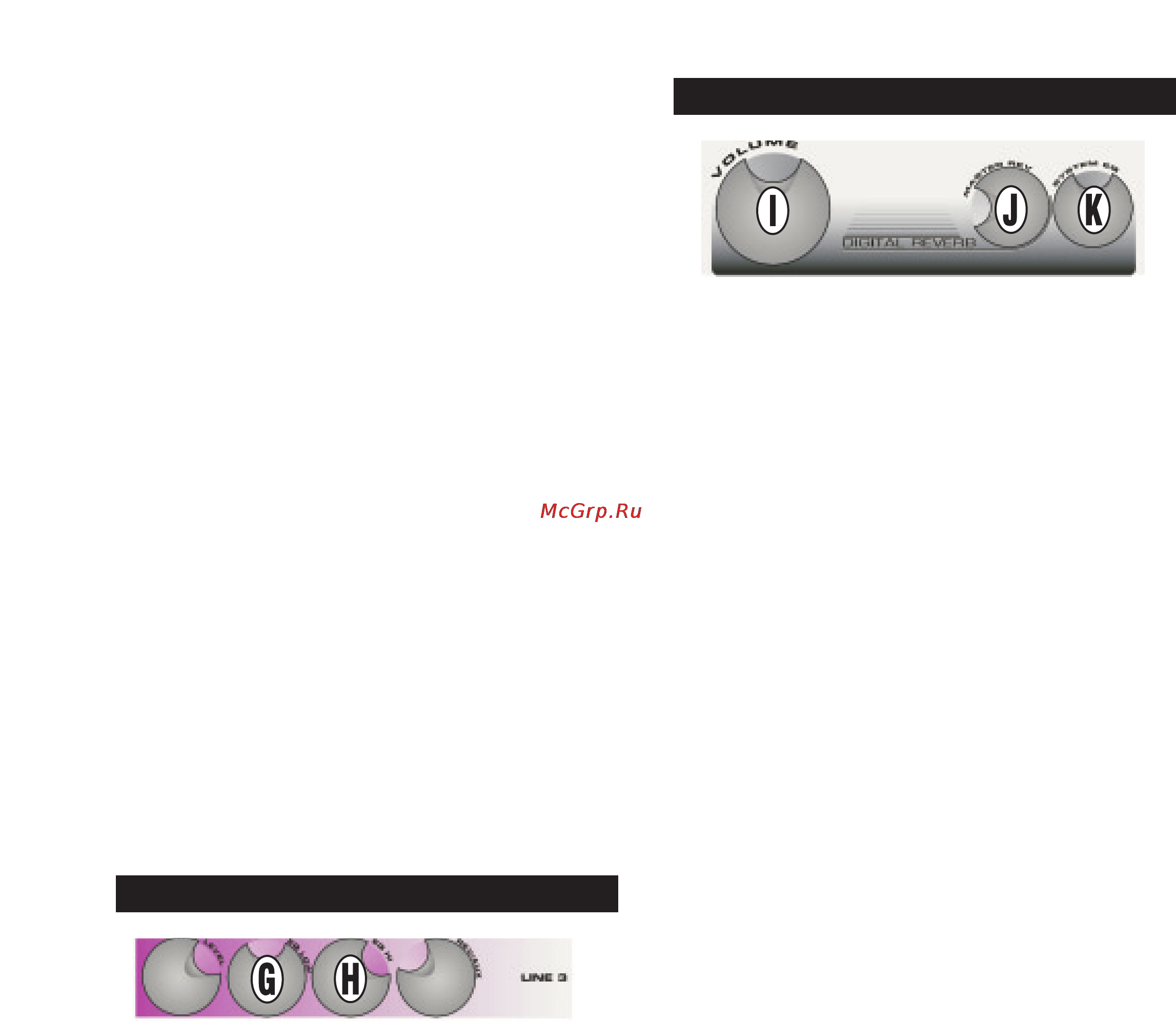

G. EQ LOW – Regelt den relativen Bass-Pegel des Kanals.
Eine Linksdrehung des Reglers verringert die Bass-
Ansprache. Entsprechend wird durch eine Rechtsdrehung die
Bass-Ansprache verstärkt.
H. EQ HI – Regelt den relativen Höhen-Pegel des Kanals. Eine
Linksdrehung des Reglers verringert die Höhen-Ansprache.
Entsprechend wird durch eine Rechtsdrehung die Höhen-
Ansprache verstärkt. In der 12-Uhr Stellung der EQ-Regler ist
der Frequenzgang des Kanals linear und es werden keine
Frequenzen angehoben oder abgesenkt.
I. MASTER VOLUME-PEGELREGLER – Der Master
Volume-Regler steuert den Ausgangspegel des P80. Der
Master-Regler besitzt eine Einkerbung zur Positionsanzeige.
Das Passport-System wurde so abgestimmt, dass dieser
Regler bei den meisten Anwendungen auf 12 Uhr (Kerbe)
eingestellt werden kann. In Situationen, in denen mehr Pegel
benötigt wird, kann der Master-Regler durch eine
Rechtsdrehung zusätzliche 6 dB Verstärkung erzeugen.
Richten Sie das System normal ein und stellen Sie die Pegel
nach Bedarf ein. Drehen Sie den Master Volume-Regler erst
dann weiter als 12 Uhr auf, nachdem Sie die einzelnen Kanal-
Pegelregler aufgedreht haben.
Die Leistung des Passport-Systems wird von der
Signalverarbeitung des internen Verstärkers optimiert, wenn
dieser mit den P80 Spezial-Boxen betrieben wird.
J. MASTER REVERB – Steuert den Pegel des Reverb-
Signals, das zur Mischung oder zum Ausgang geleitet wird.
Eine Rechtsdrehung des Reglers erhöht den zur
Hauptmischung geleiteten Reverb-Anteil. Bei völliger
Linksdrehung erklingt kein Reverb in der Mischung.
K. SYSTEM EQ – Steuert die Gesamtstärke der
Frequenzanhebung/-absenkung des Passport-Systems. Eine
Linksdrehung des Reglers verstärkt die Bass-Ansprache und
verringert gleichzeitig die Höhen-Ansprache. Eine
Rechtsdrehung des Reglers verstärkt die Höhen-Ansprache
und verringert gleichzeitig die Bass-Ansprache. In der 12-Uhr
Stellung des System EQ-Reglers ist der Frequenzgang linear
und es werden keine Frequenzen angehoben oder abgesenkt.
Beginnen Sie beim Einstellen des System EQs mit der 12-Uhr
Stellung dieses Reglers. Drehen Sie einfach am Regler, bis
alles gut klingt!
Die Eingangsbuchsen und Kanalregler sind farblich
markiert. Dadurch können Sie leicht erkennen, welches
Regler-Set zu welchem Eingang gehört.
MASTER-REGLER
LINE 3 - EQ REGLER
