48
Die nachstehend aufgeführten Anweisungen sind an den Fach-
Installateur gerichtet und gelten als Leitlinien zur korrekten
technischen Installation, Einstellung und Wartung gemäß den
geltenden Richtlinien.
Wichtig: Vor jeder Einstellung, Wartung usw. muss der Back-
ofen vom Stromnetz getrennt werden.

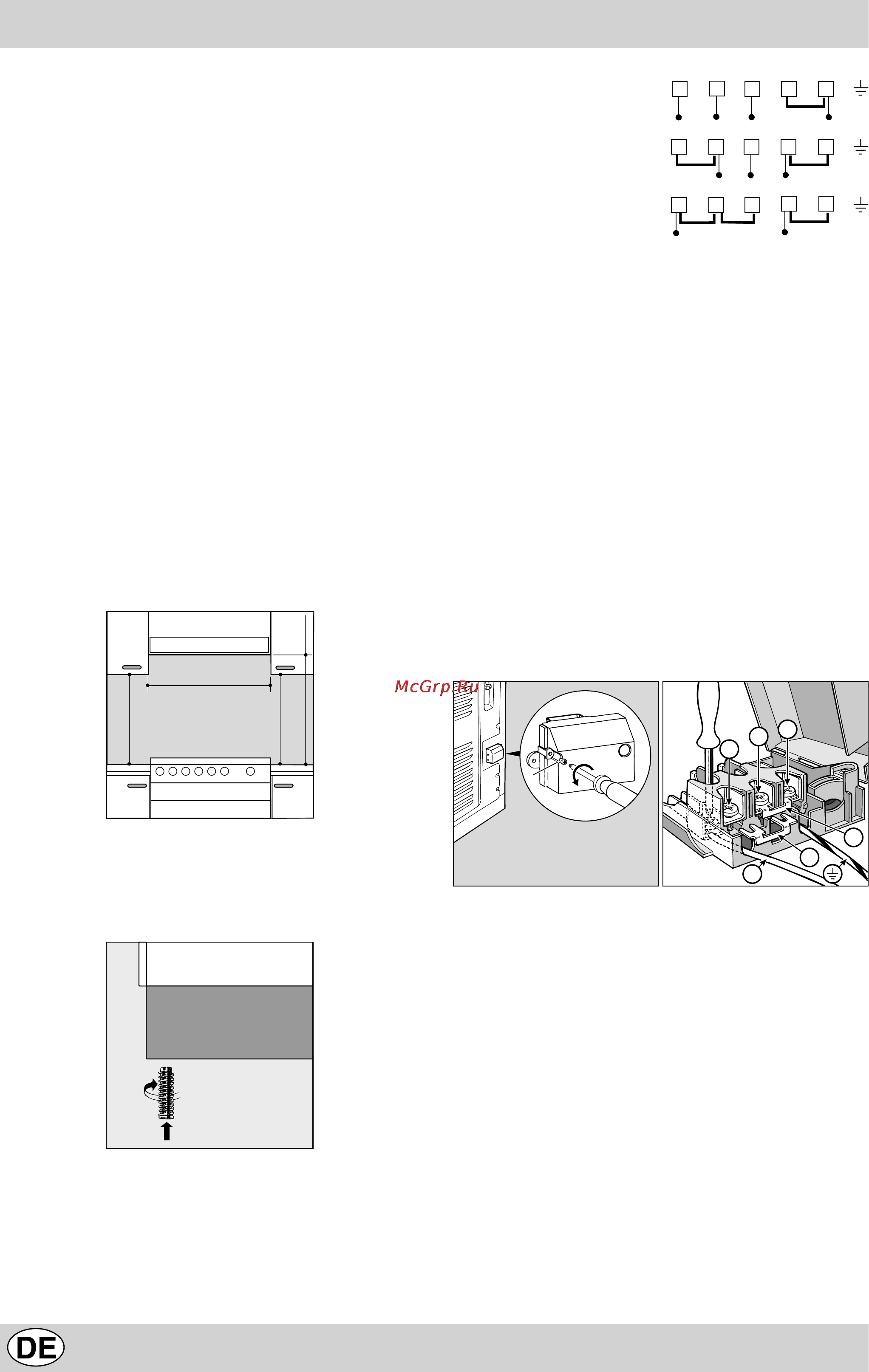

Aufstellung
Das Gerät kann neben Unterschränke installiert werden, de-
ren Höhe die des Kochfeldes nicht überragt. Um eine korrekte
Installation des Herdes zu gewährleisten, sind folgende
Vorsichtsmaßregeln zu beachten:
a) Die angrenzenden Schränke, deren Höhe die des Koch-
feldes überschreiten, müssen einen Abstand von minde-
stens 200 mm vom Rand des Kochfeldes aufweisen.
b) Dunstabzugshauben sind gemäß den in den Gebrauchs-
anleitungen der Dunstabzugshaube aufgeführten Anwei-
sungen zu installieren und zwar in einem Abstand von
mindestens 650 mm.
c) Die an die Dunstabzugshaube angrenzenden Hängeschrän-
ke sind in einem Abstand von mindestens 420 mm vom
Kochfeld aufzuhängen (siehe Abbildung).
d) Sollte der Herd unter einem Hängeschrank installiert wer-
den, muß bei Anbringen desselben ein Abstand von min-
destens 700 mm (Millimeter) vom Kochfeld eingehalten
werden.
e) Der Schrankumbau muss die auf der Abbildung angegebe-
nen Abmessungen aufweisen.
Nivellieren
Um den Herd korrekt eben ausrichten zu können, werden
höhenverstellbare Stellfüße mitgeliefert (siehe Abb. 1), die in
die entsprechenden Sitze (in den unteren Geräteecken) einge-
schraubt werden können.
Elektroanschluss
Das Zuleitungskabel ist je nach der Art des Elektroanschlusses
zu bemessen (siehe nachfolgendes Anschlussschema).
Installation des Netzkabels
Öffnen des Klemmengehäuses:
· die Schraube „V“ herausschrauben;
· Deckel des Klemmengehäuses öffnen.
Zur Installation des Netzkabels verfahren Sie nun wie
folgt:
· Die Anschlüsse A-B je nach der Art des gewünschten
Anschlusses gemäß dem Schaltbild der Abbildung 3 her-
stellen.
Anmerkung: Diese Anschlüsse sind werkseitig für einen 220
V Einphasen-Anschluss vorgesehen ( die Kontakte 1-2-3 sind
untereinander verbunden). Die Brücke 4-5 befindet sich im
unteren Teil des Klemmengehäuses.
· Die Drähte (N und
6) wie auf der Abbildung veranschau-
licht anschließen und mittels der entsprechenden Schrau-
ben befestigen.
· Befestigen Sie die restlichen Drähte an den Klemmen 1-
2-3.
· Befestigen Sie das Versorgungskabel in der entsprechen-
den Kabelklemme und bringen Sie den Deckel wieder
an.
Anschluß des Versorgungskabels an das Stromnetz
Versehen Sie das Kabel mit einem Normstecker, für die auf dem
Typenschild angegebene Belastung. Wird das Gerät direkt an das
Stromnetz angeschlossen, ist ein allpoliger Schalter mit einer
Kontakt-Mindestöffnung von 3 mm zwischenzuschalten. Dieser
Schalter muss der Strombelastung und den geltenden Richtlinien
entsprechen (der Erdleiter darf nicht durch den Schalter
unterbrochen werden). Das Versorgungskabel muss so verlaufen,
dass es an keiner Stelle eine Temperatur erreicht, die 50°C über
der Raumtemperatur liegt. Bevor der Anschluß vorgenommen
wird, beachten Sie, daß:
· das Druckminderventil und die Hausanlage die Belastung
durch das Gerät aushalten (siehe Typenschild);
· Die Versorgungsanlage mit einer den gesetzlichen Bestim-
mungen und Vorschriften entsprechenden Erdung versehen
ist;
· Die Steckdose oder der allpolige Schalter bei installiertem
Herd leicht zugänglich ist.
Installierung
HOOD
420
Min.
min.
650
mm. with hood
min.
700
mm. without hood
mm.
600
Min. mm.
420
Min. mm.
1 2
3
4
5
12345
1
2
3
4
5
R
S
T
N
R
S
N
R
N
400V 3N~
H05RR-F 5x2.5 CEI-UNEL 35363
400V 2N~
H05RR-F 4x2.5 CEI-UNEL 35363
230V 1N~
H07RN-F 3x2.5 CEI-UNEL 35364
V
1
2
3
N
A
B
