Eaton Powerware 9395 675-1100 кВА [10/173] Варианты установки
![Eaton Powerware 9395 675-1100 кВА [10/173] Варианты установки](/views2/1065408/page10/bga.png)
2 ИБП 675-1100 кВА 3..4x(225-275) кВА 1029052
Руководство пользователя по установке Редакция 008
1.1.1 Варианты установки
Каждая секция ИБП поставляется отдельно. Секции соединяются на месте установки
механически и электрически. Секции можно прикрутить к полу для постоянной установки.
Силовую проводку/шины можно провести сверху или снизу шкафа, и подключить к легко
доступным терминалам Управляющая проводка проводится через верхнюю часть шкафа и
должна подключаться в соответствии с национальными технологиями
монтажа электропроводки.
Устанавливаемые в ряд аккумуляторные шкафы подключаются через боковые панели.
Оригинальные карты связи X-Slot устанавливается через переднюю панель устройства и могут
подключаться без выключения системы.
1.1.2 Панель управления
Расположенная на передней дверце ИБП панель управления содержит ЖК-дисплей и кнопочные
выключатели, предназначенные для управления работой ИБП и отображения состояния
системы ИБП. Для получения дополнительной информации см. Гл. 19: “Инструкции по
эксплуатации ИБП”.

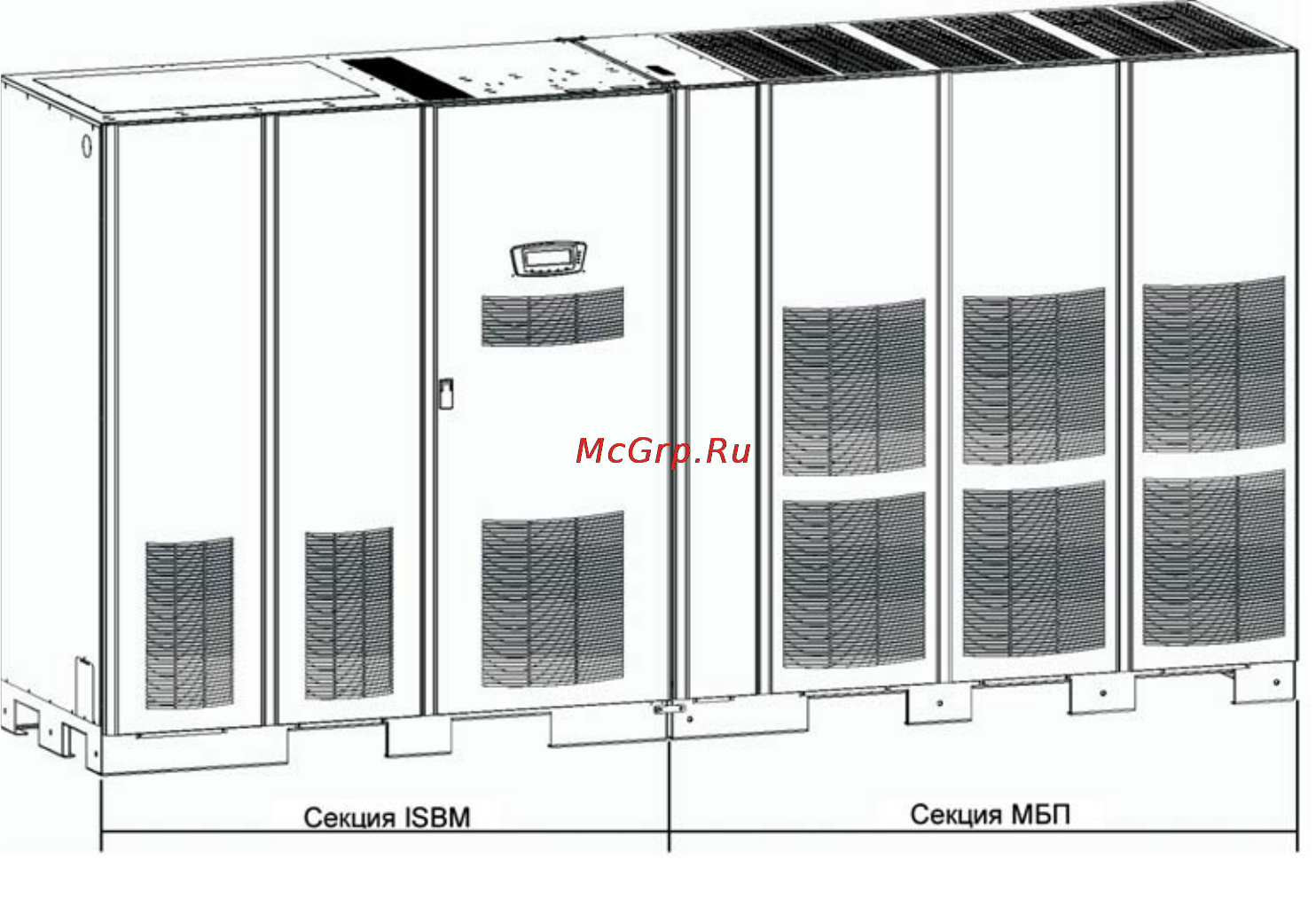

Рис. 1-1. Шкаф ИБП Eaton 9395 675-825 кВА
