4.10 Установка удаленного выключателя EPO

NOTE

Это должен быть специализированный выключатель, не соединенный с какими-либо

другими цепями.

Данная процедура предназначена для установки удаленного выключателя EPO компании

Eaton. При установке выключателя от другого производителя используйте данную

процедуру только в качестве общих рекомендаций.

Удаленный выключатель EPO используется при аварийных ситуациях для дистанционного

выключения ИБП и питания критической нагрузки. Удаленный выключатель EPO показан на

Рис.4-28.

1. Надежно установите удаленный выключатель EPO. Рекомендуется устанавливать

выключатель на консоли оператора или недалеко от выходной двери. Габариты корпуса и

расположение выбиваемых заглушек см. на Рис.3-15 на стр.23.

2. Убедитесь в том, что система ИБП отключена, и все источники питания изолированы. См. Гл.

19: “Инструкции по эксплуатации ИБП” для ознакомления с инструкциями по выключению.

3. Откройте защелку на передней дверце и откройте дверцу (см. Рис.4-1 на стр. 37).

4. Снимите дверцу. Выкрутите фиксирующий винт, расположенный с внутренней стороны

дверцы на нижнем шарнире

, а затем снимите дверцу. Сохраните компоненты для их

установки на место в дальнейшем.

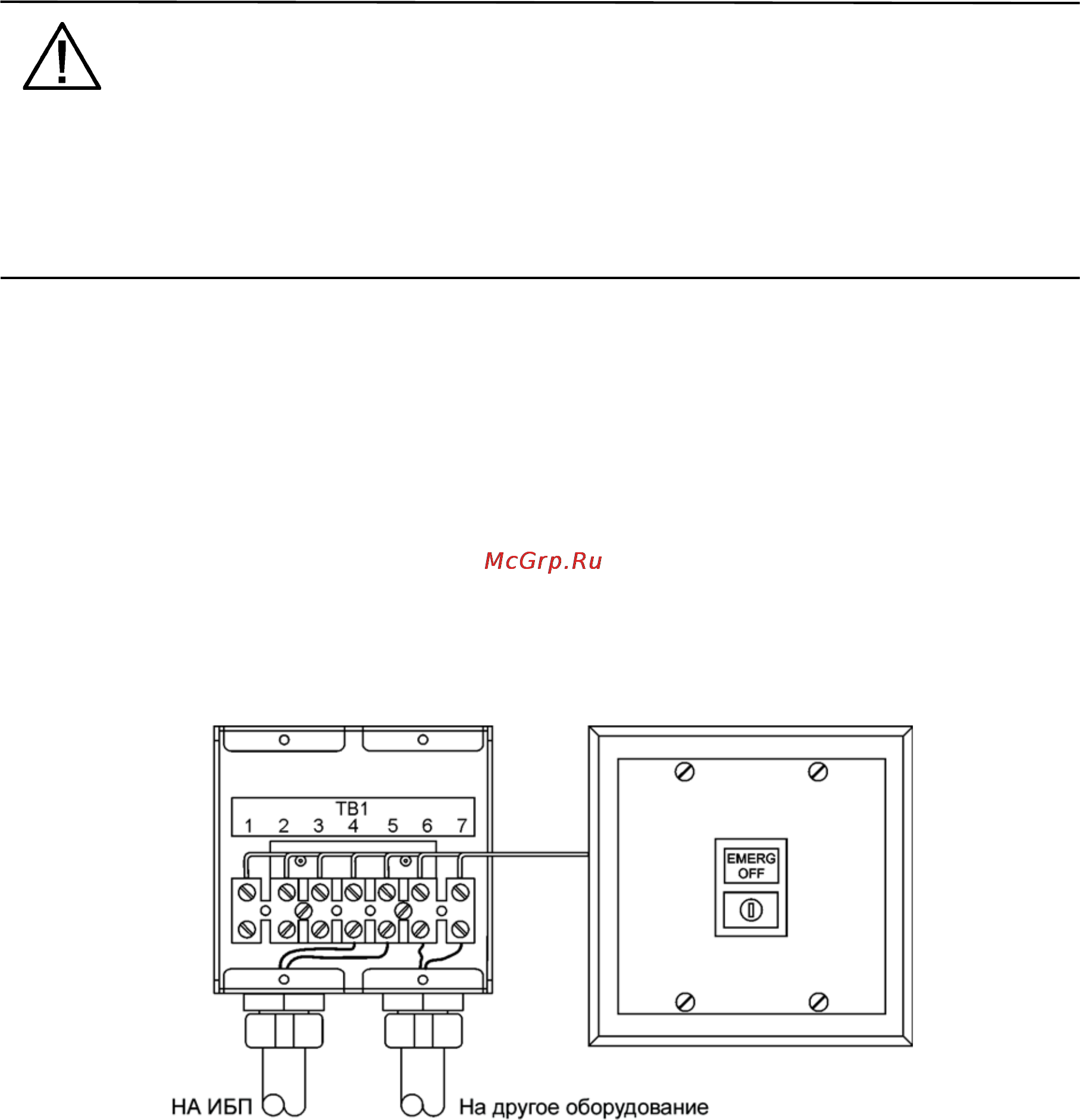

Рис. 4-28. Удаленный выключатель EPO

5. Для доступа к клеммным блокам TB1, TB2 и вводным пластинам интерфейсной проводки

выкрутите винты крепления верхней защитной панели и снимите эту панель. Панель

находится слева от коммуникационных разъемов X-Slot (см. Рис.4-5 на стр. 41).

6. Снимите вводные пластины

интерфейсной проводки шкафа ИБП и просверлите/пробейте в

них отверстия (см. Рис.4-15 на стр.52).

7. Установите на место вводные пластины.

8. Расположение соответствующих клемм, а также требования по проводке и ее подключению

см. в Табл.4-1 на стр. 63, а также Рис.4-24 и Рис.4-25.

9. Проложите и подключите проводку как показано на Табл.4-2 и

Рис. 4-29.

10. Если нормально-замкнутый удаленный выключатель EPO не подключен к TB1 в шкафу ИБП,

соедините выводы 1 и 2 на TB1 перемычкой.
