Eaton Powerware 9395 675-1100 кВА [72/173] Соединения x slot
![Eaton Powerware 9395 675-1100 кВА [72/173] Соединения x slot](/views2/1065408/page72/bg48.png)
64 ИБП 675-1100 кВА 3..4x(225-275) кВА 1029052
Руководство пользователя по установке Редакция 008

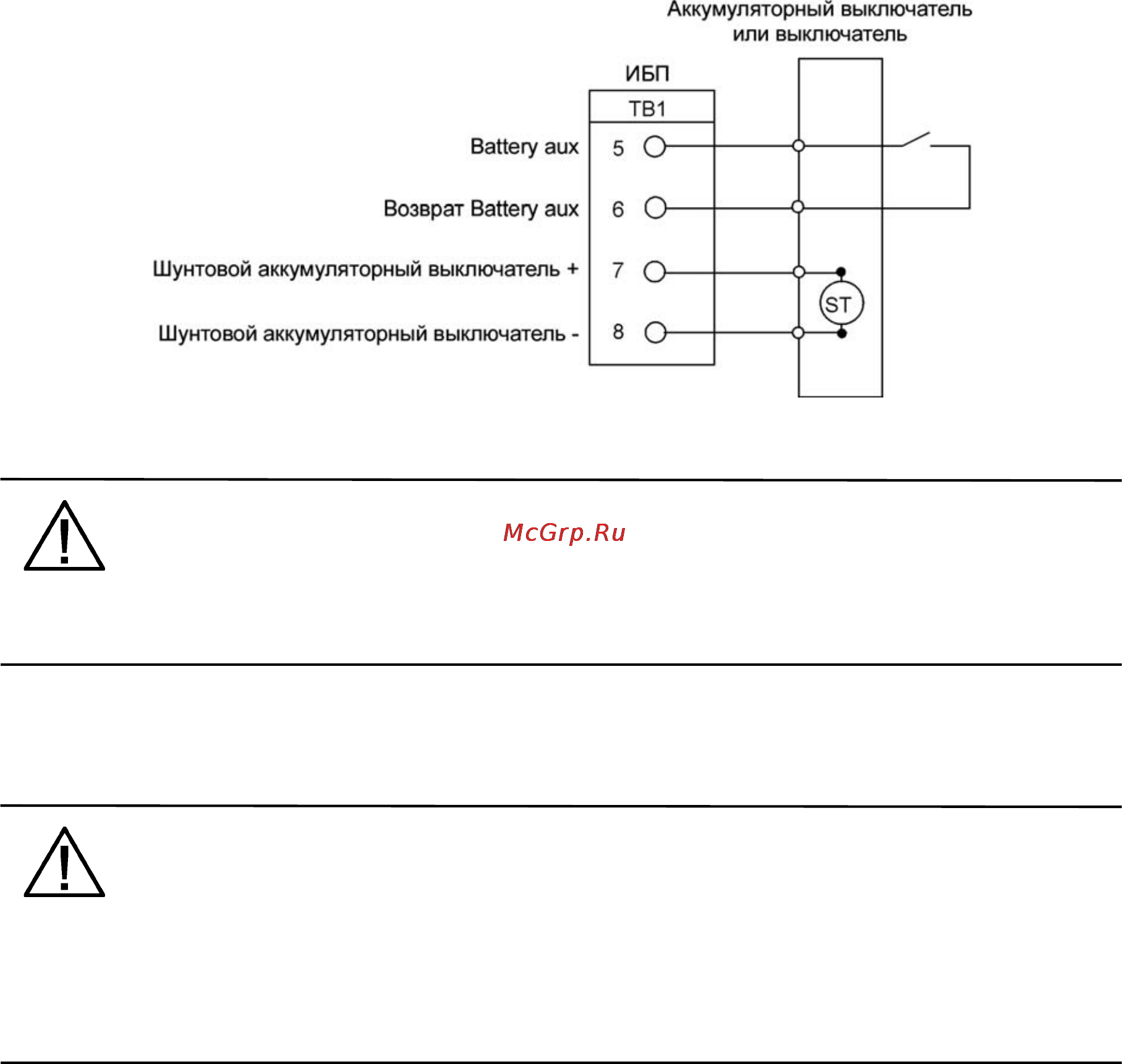

Рис. 4-26. Типовое подключение интерфейса аккумулятора
NOTE
Толщина вспомогательной проводки Battery Aux и Battery Shunt trip постоянного тока
должна составлять минимум 1,5 мм
2
.
4.9.3 Соединения X-Slot
NOTE
Телефонная линия и линия LAN для применения с картами X-Slot в комплект поставки не
входят.
При подключении внутренней проводки к клеммам X-Slot провода следует пропускать
через внутренний вырез коммуникационного разъема X-Slot.
Для установки и настройки карты X-Slot обращайтесь в компанию Eaton.
Подключение проводки:
1. Установите телефонную линию и линию LAN, если они еще не установлены.
2. Откройте защелку на передней дверце и откройте дверцу (см. Рис.4-1 на стр. 37).
3. Снимите вводные пластины интерфейсной проводки шкафа ИБП и просверлите/пробейте в
них
отверстия (см. Рис.4-15 на стр.52).
4. Установите на место вводные пластины.
5. Проведите и подключите линию LAN, телефонную линию и другие кабели к
соответствующим картам X-Slot. Расположение X-Slot см. на Рис.4-24 на стр. 61 и Рис.4-27.
6. Закройте дверцу и заприте ее на защелку.
7. Инструкции по эксплуатации приведены в руководстве, входящем в комплект поставки карты
X-Slot.
