Eaton Powerware 9395 675-1100 кВА [78/173] Установка дополнительных компонентов и оборудования

70 ИБП 675-1100 кВА 3..4x(225-275) кВА 1029052

Руководство пользователя по установке Редакция 008

5 Установка дополнительных компонентов и

оборудования

5.1 Установка дополнительной карты HotSync CAN

Bridge

Как вариант, возможна установка карты HotSync Controller Area Network (CAN) Bridge (см. Рис.5-

1), позволяющей установить соединение для управления режимом работы параллельной

системы. Кроме того, эта карта может использоваться для подключения к ИБП дополнительных

устройств мониторинга системы, таких как Remote Monitor Panel II, Relay Interface Module II или

Supervisory Contact Module II.

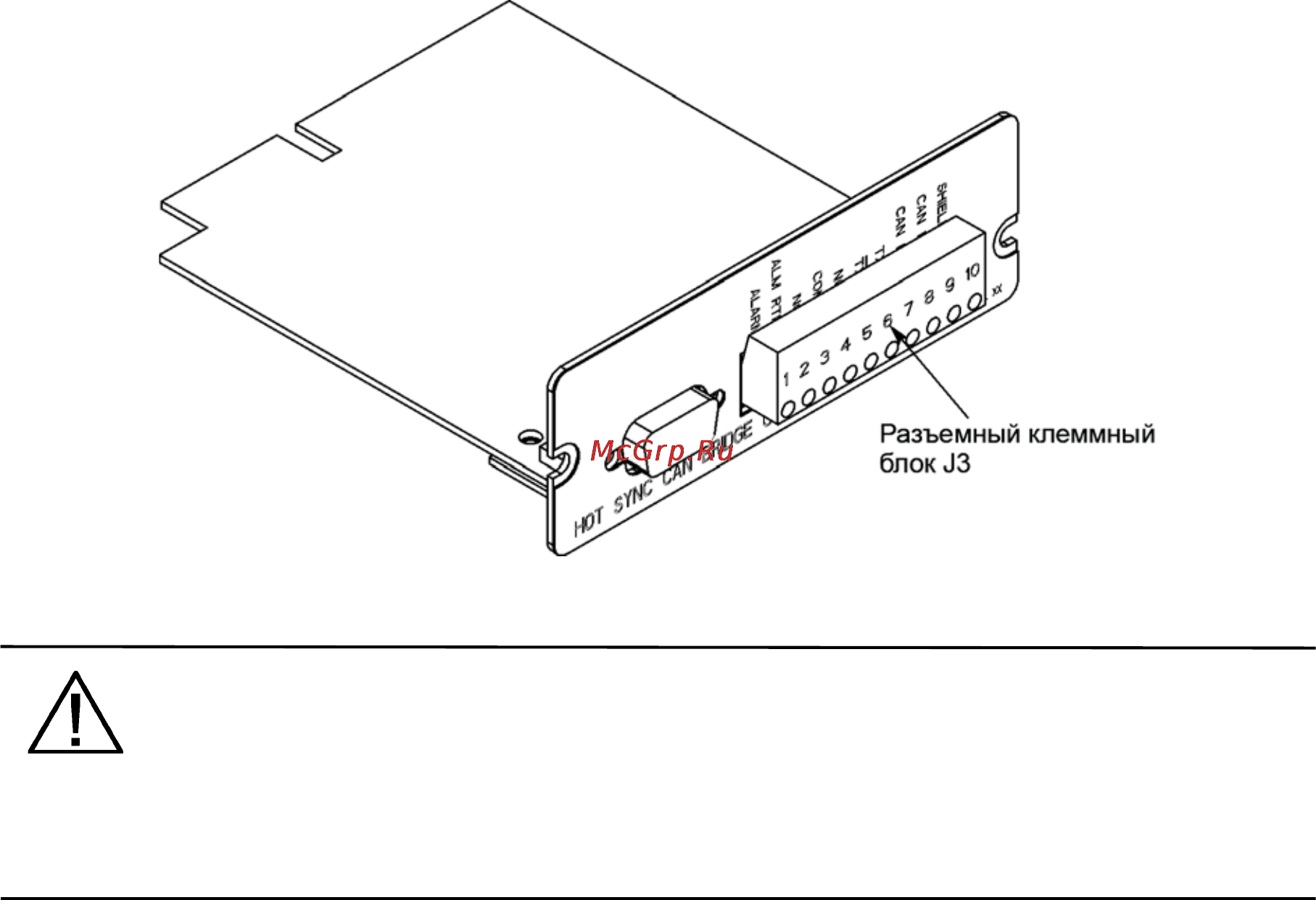

Рис. 5-1. Карта HotSync CAN Bridge

NOTE

На один ИБП можно установить только одну карту HotSync CAN Bridge. Установка

нескольких карт CAN в стандартных системах с распределенным байпасом не

поддерживается.

Установка карты:

1. Убедитесь в том, что система ИБП отключена, и все источники питания изолированы. См. Гл.

19: “Инструкции по эксплуатации ИБП” для ознакомления с инструкциями по выключению.

2. Откройте защелку на передней дверце и откройте дверцу (см. Рис.4-1 на стр. 37).

3. Если проводка интерфейса будет прокладываться через левый кабелепровод, переходите к

шагу 4; в противном случае переходите к шагу 6.

4. Выкрутите один верхний и два нижних винта, используемые для крепления левой передней

панели ИБП (см. Рис.4-2 на стр.38). Поднимите панель вверх, чтобы снять ее с кронштейна,

расположенного в верхней части шкафа.

5. Выкрутите винты, используемые для крепления защитной панели, закрывающей X-slot, и

снимите саму

панель. Сохраните компоненты для их установки на место в дальнейшем.
