1029052 ИБП 675-1100 кВА 3..4x(225-275) кВА 97
Редакция 008 Руководство пользователя по установке
7 Инструкции по эксплуатации ИБП
В данном разделе описывается эксплуатация ИБП.
NOTE
Прежде чем включать ИБП убедитесь, что все задачи по установке выполнены и
квалифицированный обслуживающий персонал выполнил ввод в эксплуатацию. В ходе
предварительного пуска проверяются все электрические соединения, правильность
установки и работы системы.
Прежде чем использовать какие-либо элементы управления, внимательно прочитайте
этот раздел руководства, чтобы ознакомиться с эксплуатацией ИБП.
При первом
запуске ИБП сообщает о возможности работы от аккумулятора в течение двух
минут. После 24-часовой зарядки ИБП проводит автоматическое тестирование
аккумулятора и отображает правильное время работы от аккумулятора.
7.1 Элементы управления и индикаторы ИБП
Описанные в данном разделе элементы управления и индикаторы используются для управления
и мониторинга работы ИБП. На Рис.7-1 показаны элементы управления и индикаторы ИБП.

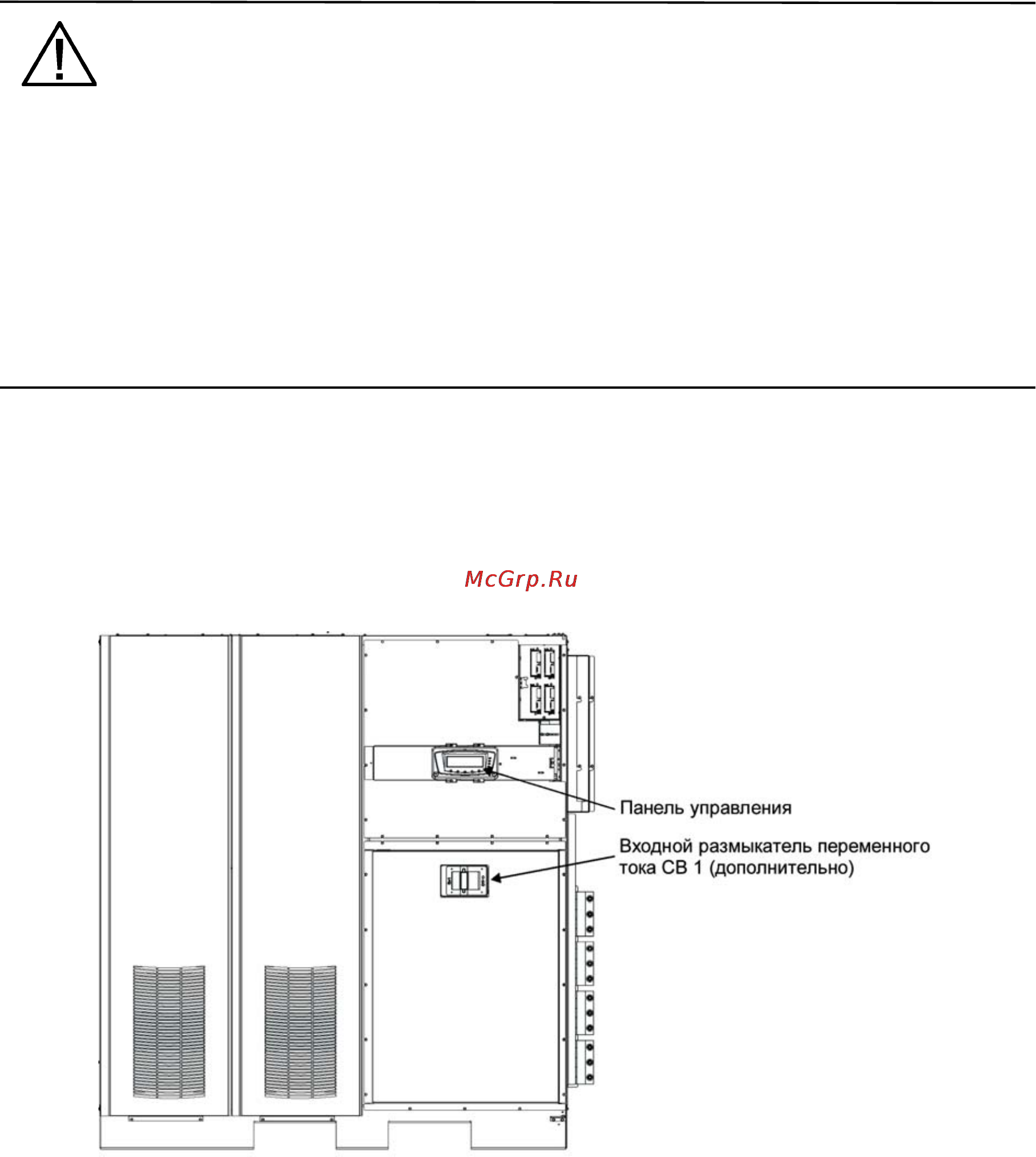

Рис. 7-1. Элементы управления и индикаторы ИБП Eaton 9395 675-1100 кВА
7.1.1 Панель управления
Панель управления используется для настройки, управления и мониторинга работы ИБП.
Описание функций панели управления ИБП приведено в Разд. 7.2.
