Eaton Powerware 9395 675-1100 кВА [161/173] Карты x slot
![Eaton Powerware 9395 675-1100 кВА [161/173] Карты x slot](/views2/1065408/page161/bga1.png)
1029052 ИБП 675-1100 кВА 3..4x(225-275) кВА 153
Редакция 008 Руководство пользователя по установке
8 Коммуникации
В данной главе описываются возможности коммуникации ИБП Eaton 9395 675-1100 кВА, а также
предоставляется информация по подключению оборудования в режиме терминала.
Расположение панелей и клемм интерфейса клиента см. на Рис.4-15 на стр.52 и Рис.4-24 на
стр.61 - Рис.4-25 на стр.62.
8.1 Карты X-Slot
ИБП Eaton 9395 оснащен четырьмя коммуникационными разъемами X-Slot (расположение
разъемов см. на Рис.4-24 на стр.61). ИБП поддерживает следующие карты X-Slot (см. Рис. 8-1):
• Карта Modbus - обеспечивает непосредственную интеграцию информации ИБП (измерения и
состояние) в систему управления зданием (BMS) при помощи протокола Modbus RTU.
• Карта ConnectUPS-X Web/SNMP - обеспечивает удаленный мониторинг через интерфейс
веб-браузера, электронную почту и систему управления сетью (NMS) при помощи
SNMP;
подключается к витой паре Ethernet (10/100BaseT). Обладает встроенным коммутирующим
концентратором, позволяющим подключать к сети три дополнительных сетевых устройства
без необходимости дополнительных отводов сети. Эта карта входит в стандартный комплект
поставки ИБП.
NOTE
Карта модема не может быть установлена в X-Slot 2.
• Карта модема - обеспечивает внешнее удаленное уведомление и мониторинг при помощи
модемной связи непосредственно на мобильные телефоны и пейджеры.
• Карта релейных контактов (AS/400) - обладает сухими контактными (тип C) релейными
выходами для уведомления о состоянии ИБП: нарушение работы, низкий заряд
аккумулятора, аварийный сигнал ИБП/OK или работа через
байпас, при связи с
компьютерами IBM® AS/400, другими подключенными через реле компьютерами и
промышленными системами.
• Промышленная карта релейных контактов (IRC) - сообщает о рабочем состоянии системы
ИБП при помощи контрольной аппаратуры клиента. Карта IRC использует для уведомления
о состоянии ИБП четыре изолированных нормально-разомкнутых или нормально-замкнутых
сухих контактных реле. Возможен мониторинг нормального режима, байпаса
, работы от
аккумулятора и аварийных сигналов.

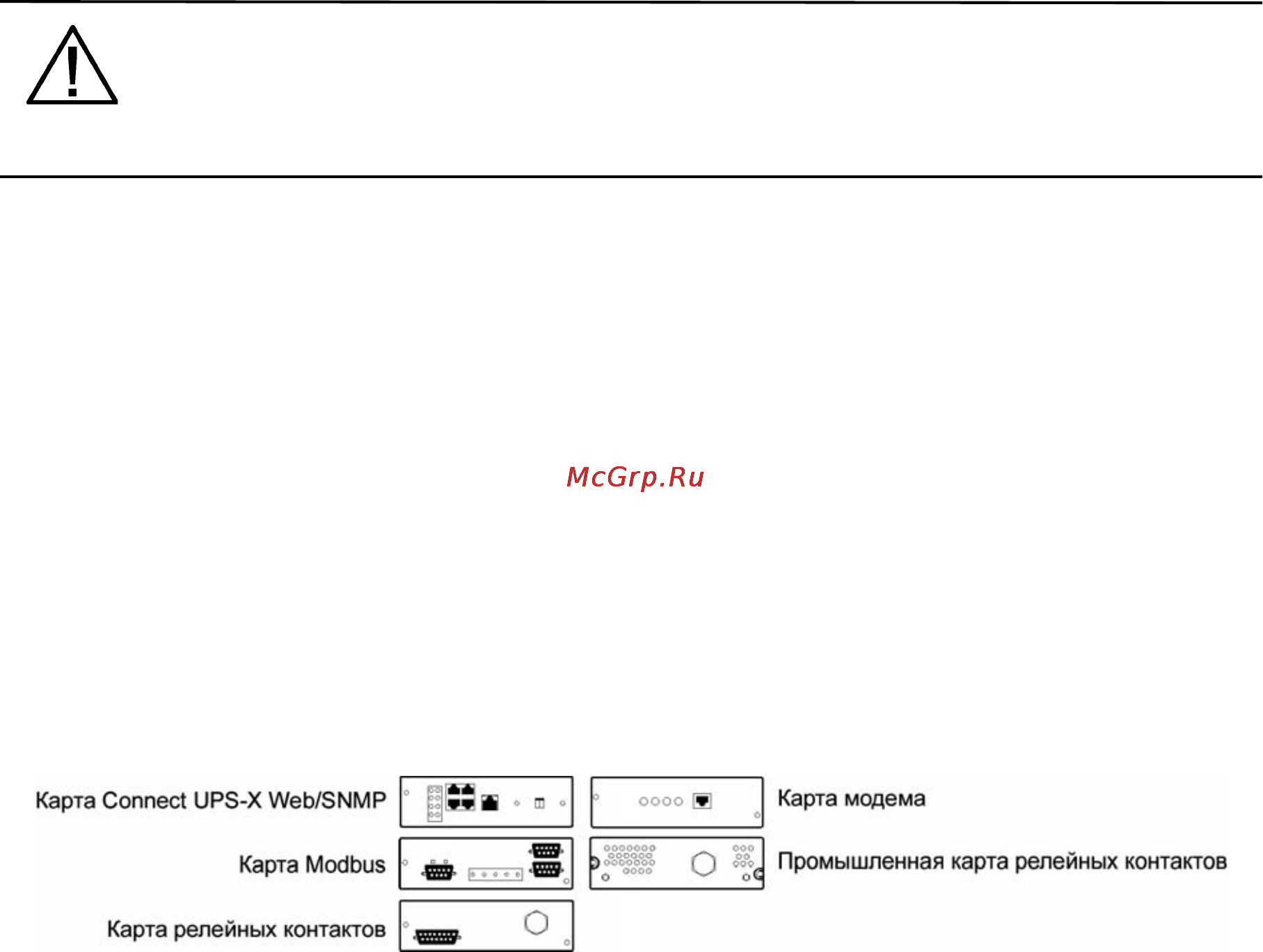

Рис. 8-1. Дополнительные карты X-Slot
