1029052 ИБП 675-1100 кВА 3..4x(225-275) кВА 23
Редакция 008 Руководство пользователя по установке

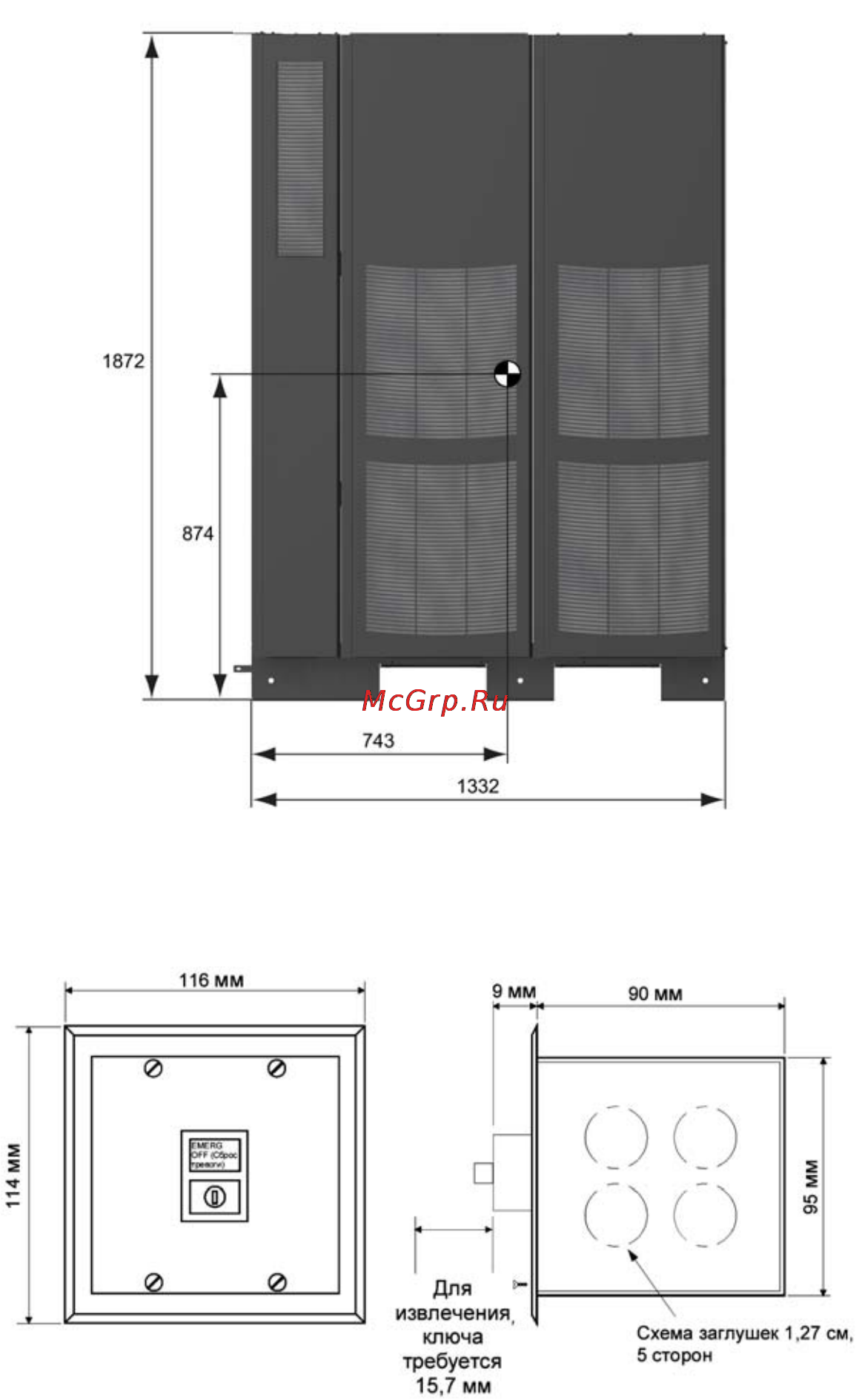

Рис. 3-14. Центр тяжести шкафа ИБП - 825/550 кВА
Рис. 3-15. Габариты удаленного выключателя EPO
