1029052 ИБП 675-1100 кВА 3..4x(225-275) кВА 45
Редакция 008 Руководство пользователя по установке
NOTE
Подробные сведения о клеммах питания, показанных на рисунке вверху, см. на Рис.4-8,
Рис.4-9 и Рис.4-10.

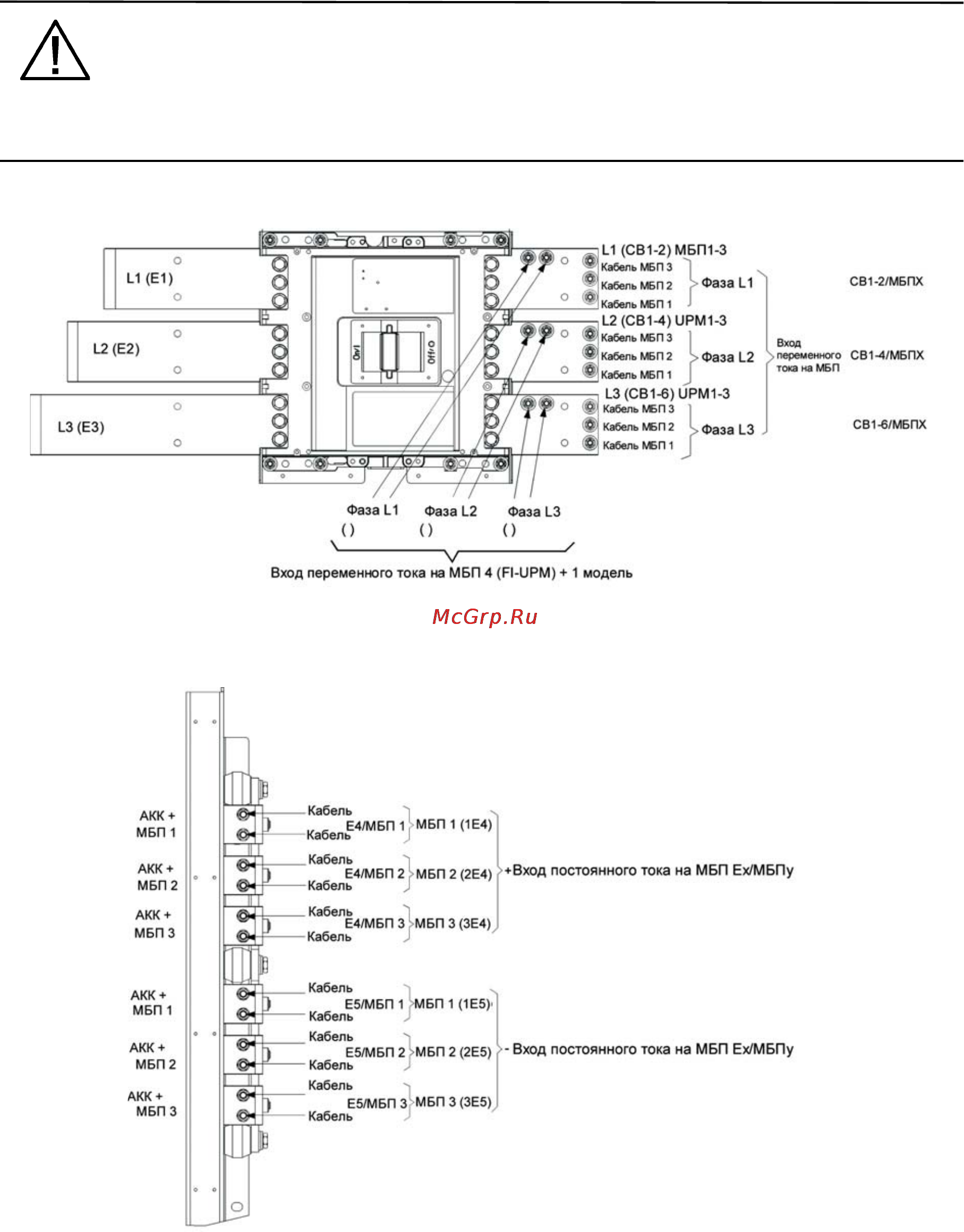

Рис. 4-8. Узел входной клеммы питания секции ISBM ИБП
Рис. 4-9. Узел аккумуляторной входной клеммы питания секции ISBM ИБП
