44 ИБП 675-1100 кВА 3..4x(225-275) кВА 1029052
Руководство пользователя по установке Редакция 008
NOTE
Жгуты межстоечной интерфейсной проводки находятся в свернутом виде возле левой
панели секции UPM (см. B на Рис.4-11).
20. В секции UPM (см. B на Рис.4-11) найдите свернутый кабель RJ45 CAN. Снимите стяжки,
фиксирующие жгуты к внутренней стороне левой панели секции UPM. Проведите жгуты
через круглое отверстие для проводов в правой панели секции ISBM (см. B на Рис.4-11).
21. В секции ISBM найдите на интерфейсной плате PI1 инверторный разъем J39 CAN и
подключите кабельный разъем RJ45 CAN к
разъему J39 (см. Рис.4-12 и Рис. 4-13 на стр.48).
22. Зафиксируйте жгуты интерфейсной проводки при помощи стяжек, чтобы защитить провода
от повреждения.
23. После подключения проводки установите на место защитные панели, снятые в ходе
предыдущих шагов.
24. Установите обратно переднюю панель для прокладки проводов.
25. При установке ИБП с полевым UPM переходите к Разд. 4.5; в
противном случае переходите к
следующему шагу.
26. При установке аккумуляторной системы переходите к Разд. 4.6; в противном случае
переходите к следующему шагу.
27. При установке соединительного или распределительного шкафа системы с распределенным
байпасом переходите к Разд. 4.7. В противном случае переходите к Разд. 4.8 для
выполнения подключений ИБП.

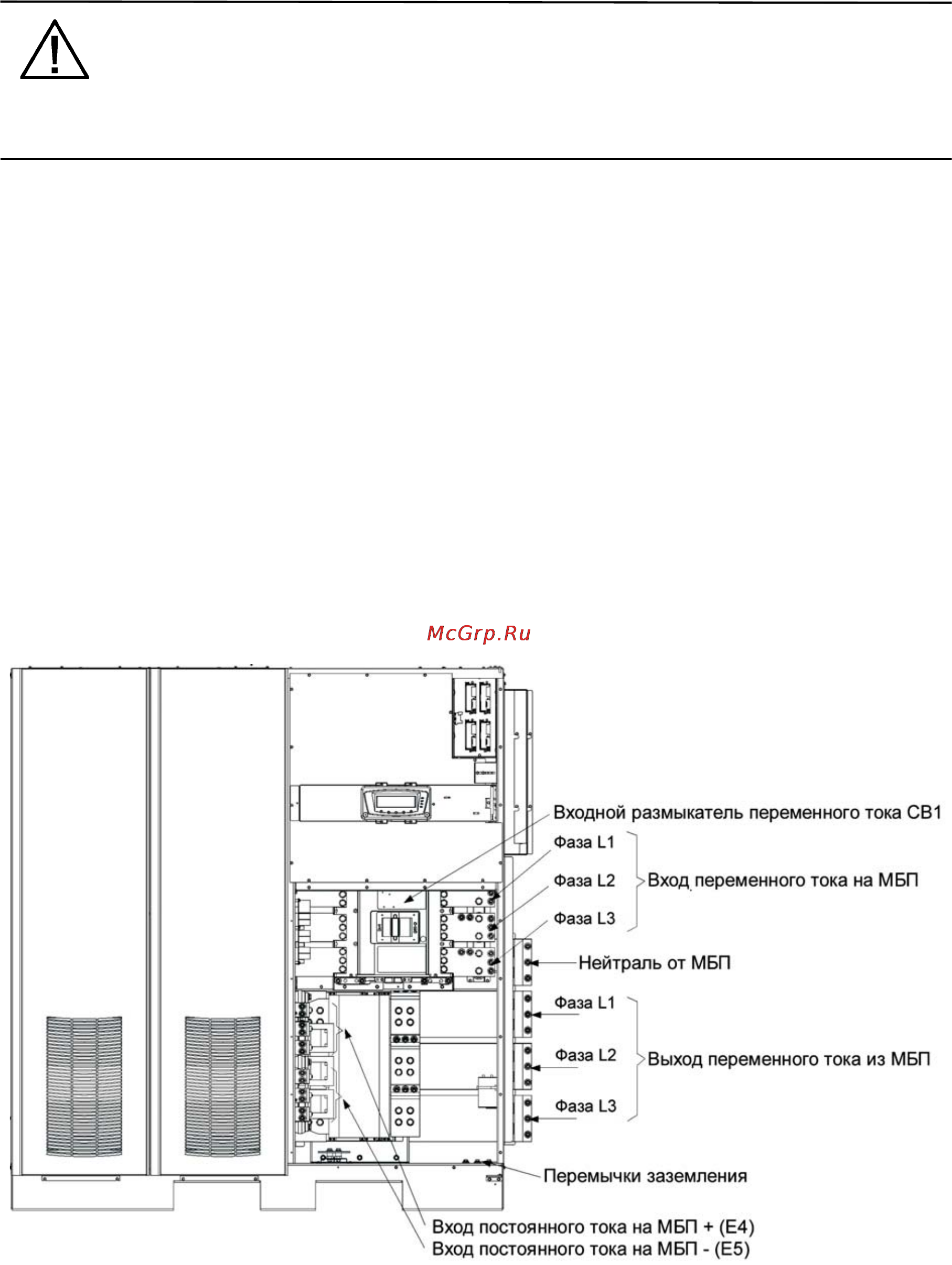

Рис. 4-7. Расположение межстоечных клемм питания секции ISBM ИБП
