Eaton Powerware 9395 675-1100 кВА [65/173] Проводка аккумулятора
![Eaton Powerware 9395 675-1100 кВА [65/173] Проводка аккумулятора](/views2/1065408/page65/bg41.png)
1029052 ИБП 675-1100 кВА 3..4x(225-275) кВА 57
Редакция 008 Руководство пользователя по установке

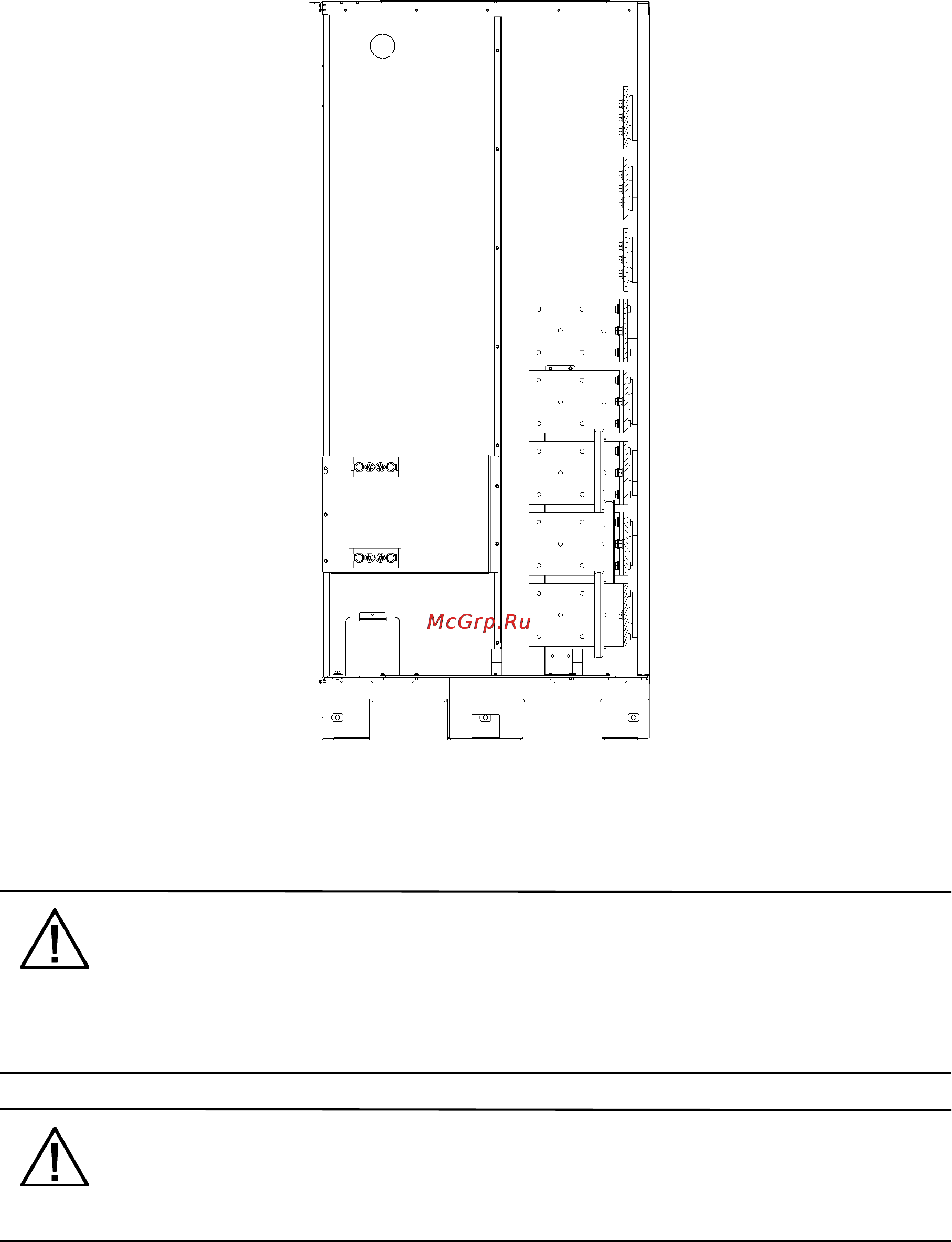

Рис. 4-20. Узел ВВ клеммы питания секции ISBM ИБП - раздельный аккумулятор
4.8.2 Проводка аккумулятора
CAUTION
При подборе аккумуляторной системы не превышайте характеристики зарядного
устройства аккумулятора. См. Гл. 24: “Характеристики изделия” для получения
информации о максимальном токе зарядного устройства аккумулятора.
NOTE
Установленный FI-UPM всегда назначается в качестве UPM 4.
Подключение проводки:
1. Проведите кабели аккумулятора между секцией ISBM ИБП и аккумуляторной системой или
выключателем аккумулятора. Для получения информации о доступе к проводке и
расположении клемм см. Рис. 4-15 - Рис. 4-20 и Рис.4-22.
2. Для подключения ИБП к общему аккумулятору переходите к шагу 3; для подключения к
отдельному аккумулятору переходите к шагу
5.
