![Eaton Powerware 9395 675-1100 кВА [28/173] Рис 3 8 габариты секции upm вид сверху 675 825 ква и 900 1100 ква](/img/pdf.png)
Eaton Powerware 9395 675-1100 кВА [28/173] Рис 3 8 габариты секции upm вид сверху 675 825 ква и 900 1100 ква
![Eaton Powerware 9395 675-1100 кВА [28/173] Рис 3 8 габариты секции upm вид сверху 675 825 ква и 900 1100 ква](/views2/1065408/page28/bg1c.png)
20 ИБП 675-1100 кВА 3..4x(225-275) кВА 1029052
Руководство пользователя по установке Редакция 008

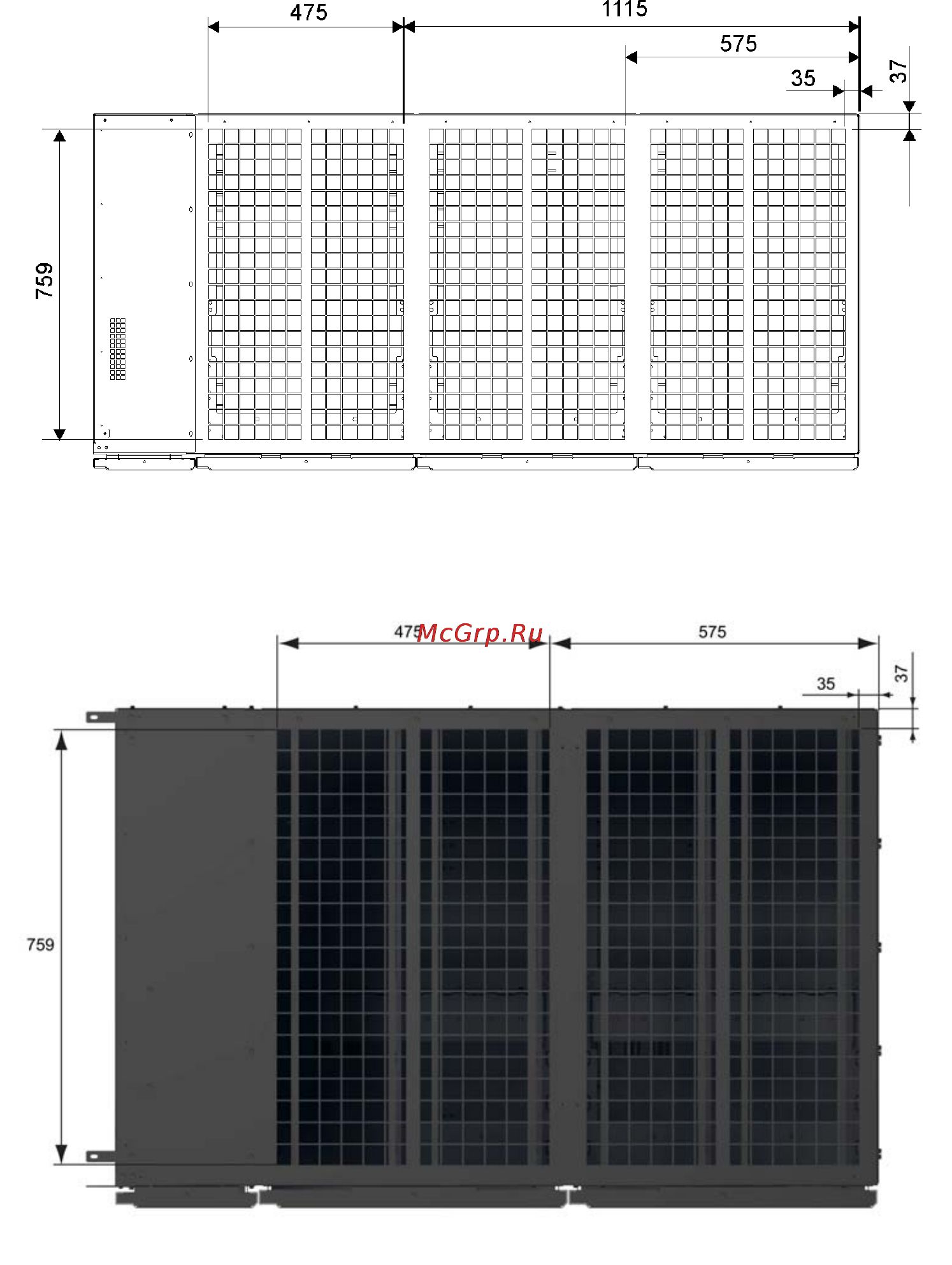

Рис. 3-8. Габариты секции UPM (вид сверху) - 675-825 кВА и 900-1100 кВА
Рис. 3-9. Габариты секции UPM (вид сверху) - 825/550 кВА
